Каток тротуарний XCMG XMR403 є двобарабанним вібраційним дорожним катком, розробленим для ущільнення різних матеріалів, включаючи асфальтове покриття, гравій, пісок та інші. Він особливо ефективний при ущільненні бордюрів, фундаментів траншей, зворотного засипання трубопроводів, а також на муніципальних дорогах та невеликих майданчиках.

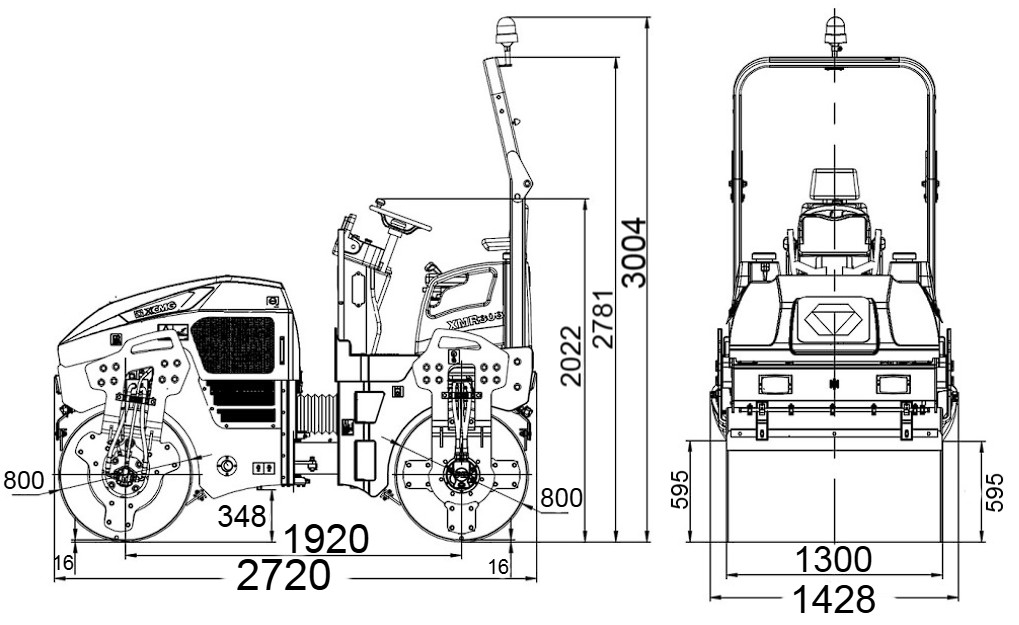

Креслення
Опис
Міні катки XCMG є одними з найбільш популярних у каталозі дорожньо-будівельної техніки.
Основною сферою застосування міні катка XCMG XMR403 є: будівництво пішохідних доріг, тротуарів, майданчиків для зайняття спортом, невеликих паркувань, благоустрій прибудинкових територій тощо.
Безперечними перевагами даної ковзанки є: невеликі габаритні розміри та вага, а також малий радіус розвороту, що робить його незамінним помічником під час робіт у обмежених міських умовах. Впровадження сучасних технологій у конструкцію міні котків XCMG дозволяє використовувати їх і при проведенні ямкового ремонту доріг.
Оскільки всі дорожні суміші досить липкі, катки XCMG оснащені розпилювачами, призначеними для зрошення поверхні вальців водою або емульсією для очищення, що запобігає тим самим налипання дорожньої суміші на робочий орган.
Модель XMR403 є повнопривідною і має багатоступінчасту систему вібрації двох барабанів, що забезпечує високу компресійну потужність та як наслідок якісне покриття.
Виробник XCMG врахував особливості роботи в обмеженому просторі та забезпечив каток XMR403 компактними габаритами, високою мобільністю та малим радіусом розвороту. Незважаючи на свої невеликі розміри, машина зберігає високу функціональність та продуктивність. Міні-катки для ущільнення ґрунту ідеально підходять для використання на тротуарах, доріжках, у паркових зонах та скверах. Вони успішно справляються з поставленими завданнями в умовах, де більша техніка виявляється неефективною.
Параметр |
Показник |
Маса(kg) |
|
Операційна вага |
4100 |
Навантаження на передній барабан |
1910 |
Навантаження на задній барабан |
2190 |
Робочі характеристики |
|
Швидкість(km/h) |
0-10.6 |
Підйомопереборність (%) |
30 |
Мінімальний радіус повороту (Внутрішній/зовнішній) |
2932/4234 |
Кут хитання |
±10° |
Кут повороту |
±30° |
Статичне лінійне навантаження(N/cm) |
147/168 |
Номінальна амплітуда(mm) |
0.41 |
Частота вібрації(Hz) |
60 |
Відцентрова сила(kN) |
42 |
Двигун |
|
Модель |
ZN490Q |
Тип |
Чотирьохциліндровий чотиритактний з водяним охолодженням |
Номінальна потужність(kW) |
35.5 |
Номінальна частота обертання(r/min) |
2600 |
Електрична система |
|
Напруга |
12V |
Номінальний тиск гідравлічної системи (Mpa) |
|
Рульове керування |
14 |
Тиск олії |
2.0 |
Система приводу |
34 |
Система вібрації |
20 |
Об'єми(L) |
|
Барабан |
8.5 |
Гідравлічний бак |
52 |
Система змащення двигуна |
6 |
Паливний бак |
66 |
Водяний бак |
220 |
Розподільна коробка |
1 |
Робоче середовище |
|
Температура довкілля |
-10℃~+40℃ |
Висота підйому (m) |
≤2000 |
Значення шуму(ISO6394) |
|
Шум на сидіння (машина має кабіну) |
94dB(A) (Рекомендується використовувати протишумні навушники під час роботи.) |
Рівень шуму |
111dB(A) |
