Шасі Dongfeng DFH 3330 6Х4

Китайське шасі Dongfeng DFH 3330 здатне перевозити 26 тонн вантажу (повна дозволена маса автомобіля GVW – 35 800 кг). Двигуни Cummins серії L8.9 автомобільного застосування встановлюються на автомобілі Dongfeng середньої та високої потужностей. Китайська вантажівка Dongfeng DFH 3330 повністю відповідає екологічним стандартам Євро-5. Великотонажні шасі Dongfeng DFH 3330 входять до популярного сегменту вантажівок, призначених для міжміських перевезень. Завдяки своїй надійності, доступному сервісному обслуговуванню та одним з найменших експлуатаційних витрат у своєму класі, китайські тривісні шасі Dongfeng забезпечують високу продуктивність і тривалість експлуатації.

Вантажопідйомність
26300.00 кг
Марка шасі

Опис

Шасі DongFeng 6х4 серії DFH 3330 вантажопідйомністю 26 300 кг має на борту об'ємний (8,9 літрів), шестициліндровий та 340-сильний мотор Cummins ISL340 (Євро-5),коробку передач механічного типу на 12+2 позиції. Гальмівна система - двухконтурна пневматична з розділенням по переднім і заднім колесам, з АБС (WABCO), барабанні гальмівні механізми всіх коліс. Колісна формула 6х4 забезпечує хорошу маневреність і прохідність грунтовими та асфальтованими дорогами. Шасі використовується разом з навісним обладнанням.

Тривісні шасі китайського виробництва Dongfeng DFH 3330 є одними з найпопулярніших представників модельного ряду Dongfeng. Широко застосовуються для:

  • будівельної вантажної техніки - для встановлення автокранових та бетонозмішувальних установок, бортових та самоскидних кузовів;
  • комунальної спецтехніки – сміттєвози, дорожньо-прибиральна техніка;
  • іншої автоспецтехніки - автоцистерн, ізотермічні фургони, обладнання для ремонту та освоєння свердловин, насосних агрегатів, а також сільськогосподарських кузовів.

Шасі DFH 3330 має колісну базу – 3800+1450 мм. Зчеплення – однодискове сухе. Місткість паливного бака – 400 літрів. Повна маса шасі – 38 500 кг., споряджена – 9 500 кг.

Двомісна кабіна з плоскою головкою D310 із повністю звареної сталі з антикорозійними властивостями. Сидіння водія з механічною амортизацією та підігрівом, є спальне місце, опції кондиціювання, підігріву, центральний замок, електричні склопідйомники.

Завдяки своїй надійності, доступному сервісному обслуговуванню та одним із найменших експлуатаційних витрат у своєму класі, китайські тривісні шасі Dongfeng забезпечують високу продуктивність та тривалість експлуатації. Тісна співпраця компанії Dongfeng Trucks з провідними виробниками автозапчастин та технічних вузлів для вантажівок робить китайські вантажівки Dongfeng такими, що не поступаються в потужності та надійності європейським аналогам. Але завдяки масштабам виробництва ціна китайських тривісних шасі значно нижча.

Креслення

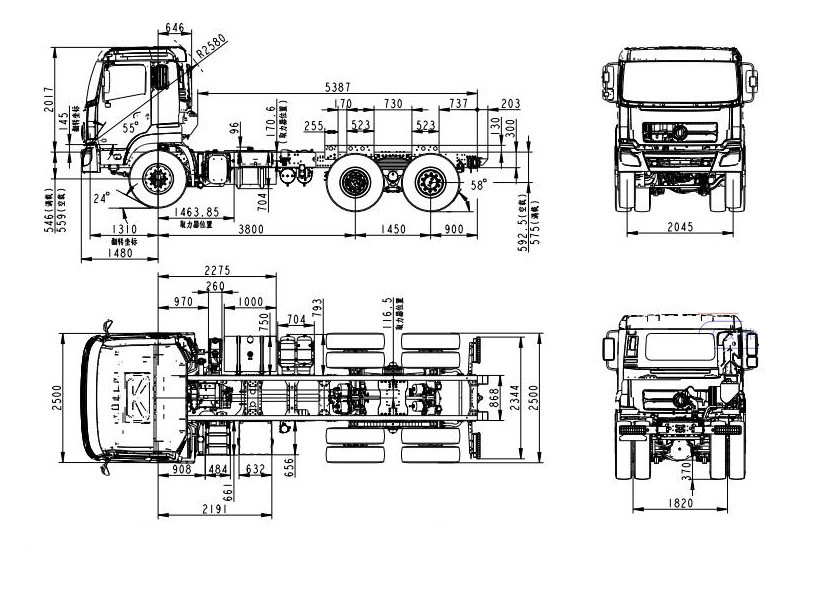

креслення шасі Dong feng DFH 3330 6x4

Фото і відео
Технічні характеристики
Шасі Dongfeng DFH 3330 6Х4
Порівняти з іншими моделями
Параметр Показник

Загальні характеристики

Колісна формула 6х4
Споряджена маса автомобіля 9 500 кг
Повна маса автомобіля 35 800 кг
Вантажопідйомність 26 300 кг
Монтажна довжина 5 387 мм
Паливний бак 400 л
Система вентиляції кабіни примусове включення
Кут заїзда/з’їзда 30/30
Кліренс 280 мм
Мінімальний радіус повертання 8 м
Максимальний підйом 32%

Довжина 7650 мм
Ширина 2500 мм
Висота 3135 мм
Колісна база 3800+1450 мм
Колія колес 1-й/2-й/3-й вісей 2045/1860/1860 мм

Модель двигуна Cummins, ISL 340 50
Тип чотирьохтактний дизель з турбонаддувом
Кількість та розташування циліндрів 6, рядне
Потужність двигуна 340/245/2100 кс/кВт/об-хвилину
Крутний момент 1482Нм/1400 об-хвилину
Об’єм 8.9 л
Ступінь стискання 16.6
Середній розхід палива 32 л/100 км
Система живлення впорскування палива під тиском
Система охолодження рідинна
Відповідність екологічним стандартам Евро V

Марка FAST 12JS180T
Тип механічна, 12 – ступенева
Кількість передач 12 вперед / 2 назад
Передаточне число головної передачі 5,92

Тип з гідропідсилювачем, «гвинт-шарикова гайка-рейка-сектор»

Робоча Двухконтурна пневматична в розділенням по переднім і заднім колесам, з АБС (WABCO), барабанні гальмівні механізми всіх коліс
Допоміжна Моторне гальмо-уповільнювач
Стояночна З приводом від пружинних енергоакумуляторів

Марка SACHS, F430
Тип Сухе, однодискове

Перша вісь Залежна, на 2-х напівеліптичних ресорах, з гідравличними телескопічними амортизаторами, зі стабілізатором поперечної стійкості
Друга, третя осі Залежна, балансирна на 2-х напівеліптичних ресорах

Розмірність 12.00 R20, 315/80R22.5

Особливості

Ходова частина

ходова

У конструкції ходової частини китайських тривісних шасі використовуються мости всесвітньо відомого виробника Dana, міжколісні та міжосьові диференціали мають механізми блокування, підвіска має традиційну, просту в обслуговуванні, конструкцію – багатолистові ресори зі стабілізаторами поперечної стійкості та гідравлічними амортизаторами.

Двигун

двигун

Тривісні шасі DFH 3330 укомплектовані двигуном Dongfeng Сummins (спільне виробництво з американською фірмою) потужністю 340 к.с. Цей двигун характеризується високою продуктивністю, відповідає екологічним стандартам Євро-5, оснащений системою безпосереднього упорскування палива Common Rail, працює в парі з синхронізованою 12-ступінчастою коробкою передач Fast Gear і забезпечує плавність ходу та чіткість перемикання передач при будь-якому завантаженні.
