Шасі DAYUN CGC1331

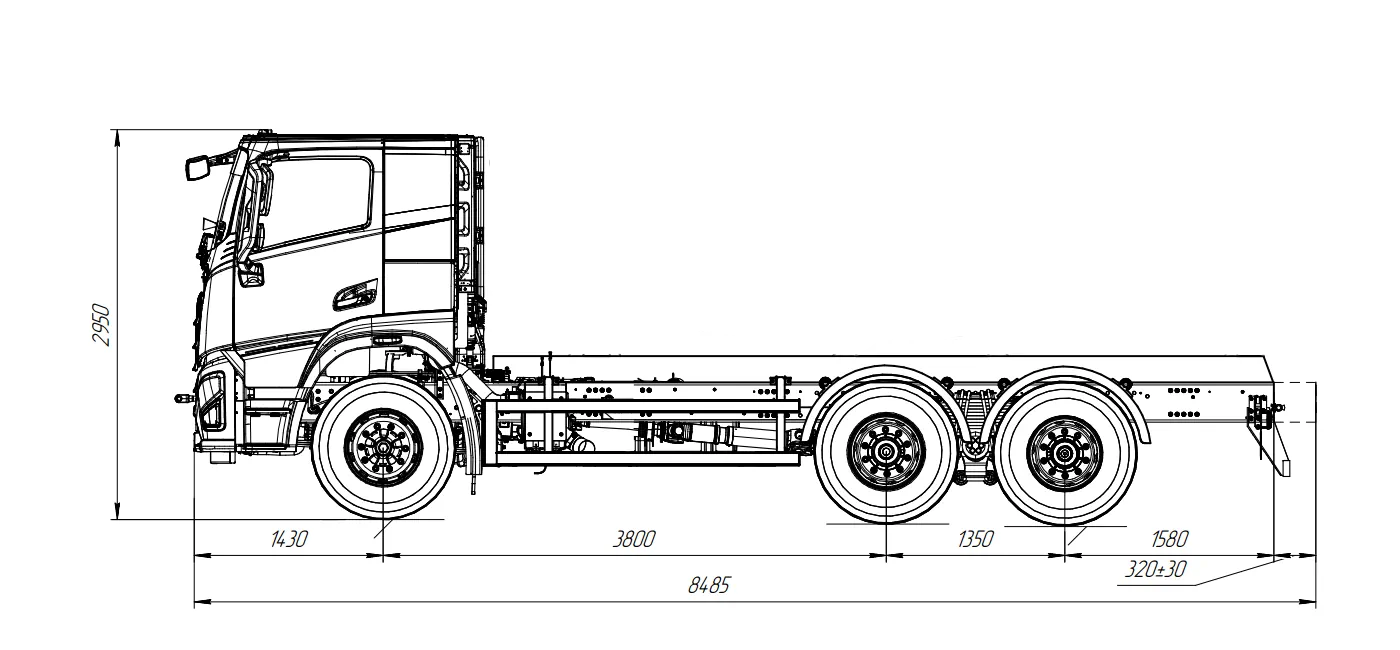

Креслення

Опис

Шасі DAYUN CGC1331 — важке вантажне шасі з колісною формулою 6×4 та повною масою 33 000 кг, розроблене для експлуатації з важкими надбудовами та у складних умовах. Конструкція шасі орієнтована на високі осьові навантаження, тривалу роботу під максимальним навантаженням і застосування спеціалізованого обладнання.

Габаритні розміри автомобіля становлять 8485 × 2550 × 3145 мм (Д×Ш×В). Ширина 2550 мм відповідає стандартам важкого вантажного транспорту та дозволяє встановлення широких надбудов. Висота 3145 мм враховує високу кабіну зі спальним місцем і не обмежує монтаж спеціального обладнання. Довжина 8485 мм у поєднанні з монтажною довжиною рами 6288 мм (7188 мм) забезпечує можливість встановлення довгих і масивних надбудов.

Розподіл повної маси здійснюється по трьох осях: 7300 кг на першу вісь, 12 850 кг на другу вісь та 12 850 кг на третю вісь, що дозволяє рівномірно розподіляти навантаження при повному завантаженні. Споряджена маса шасі становить 8900 кг (9100 кг), що формує вантажопідйомність 24 600 кг (24 400 кг) залежно від конфігурації. Колісна база представлена у двох варіантах: 3800 + 1350 мм або 4700 + 1350 мм, що дає змогу підібрати оптимальну конфігурацію під конкретний тип надбудови. Відповідно змінюється і монтажна довжина рами — 6288 мм або 7188 мм.

Силовий агрегат — дизельний двигун Weichai WP8.340E51 стандарту ЄВРО-5 з робочим об’ємом 7,8 л. Двигун розвиває потужність 250 кВт (340 к.с.) та максимальний крутний момент 1400 Нм у діапазоні 1200–1600 об/хв, що забезпечує високу тягу при русі з важким вантажем та стабільну роботу на низьких обертах.

Двигун агрегатується з механічною синхронізованою коробкою передач Fast Gear 10JSD140TB з 10 передачами вперед та 2 назад, що дозволяє точно підбирати режим руху залежно від маси вантажу та дорожніх умов. Коробка відбору потужності QH50, встановлена на КПП, забезпечує підключення гідравлічних насосів і спеціального обладнання без додаткових конструктивних змін.

Рульове керування оснащене гідропідсилювачем, що полегшує маневрування важкого автомобіля. Гальмівна система — барабанного типу, доповнена ABS, EBS та ESC, що підвищує ефективність гальмування, курсову стійкість і безпеку руху. Паливний бак об’ємом 400 л, виконаний з алюмінію, забезпечує значний запас ходу та зменшує власну масу автомобіля. Шасі комплектується шинами 315/80R22.5, розрахованими на високі осьові навантаження у важкому сегменті.

Кабіна — електрооцинкована металева, з додатковою теплоізоляцією, двомісна, зі спальним місцем. Рівень оснащення відповідає вимогам до сучасного важкого вантажного транспорту та орієнтований на комфорт і безпеку водія.
