HIAB XS 111 HiPro — це міцний і технічно просунутий кран-маніпулятор середнього класу, сконструйований для інтенсивної професійної експлуатації, де потрібні поєднання вантажопідйомності, великого вильоту та високої точності маніпуляцій. Вантажопідйомність 11 т., а його максимальна довжина стріли становить 14,6 м.

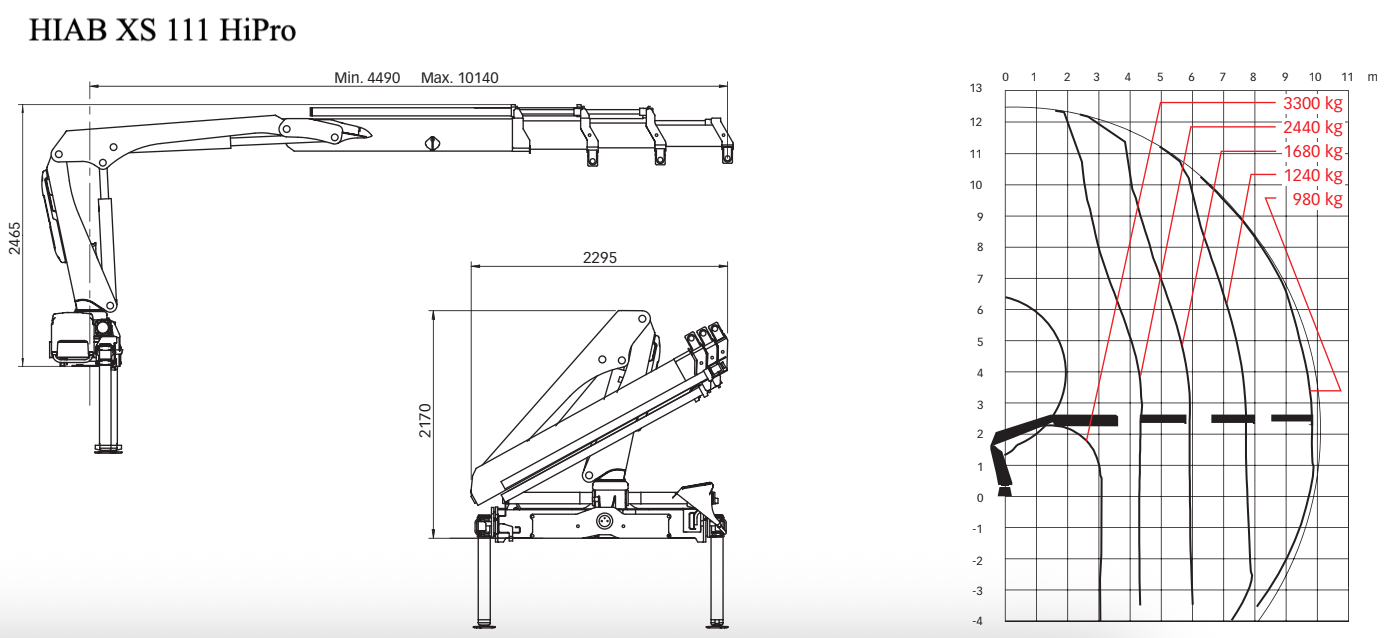

Креслення
Опис
HIAB XS 111 HiPro — це міцний і технічно просунутий кран-маніпулятор середнього класу, сконструйований для інтенсивної професійної експлуатації, де потрібні поєднання вантажопідйомності, великого вильоту та високої точності маніпуляцій. Серцем моделі є система управління HiPro (побудована на клапані Valve 80) у парі з електронною платформою SPACE 4000, що забезпечує інтелектуальний контроль і моніторинг функцій крана: автоматичний захист від перевантаження, підтримка одночасних і плавних рухів, а також зручний пульт (XSDrive) для дистанційного керування — усе це підвищує продуктивність оператора й рівень безпеки на майданчику.
Конструктивно XS 111 HiPro має шестигранний (hex) профіль стріли із великими ковзними накладками, що зменшують прогин і тертя при роботі під навантаженням. Такі інженерні рішення продовжують ресурс стріли та знижують витрати на технічне обслуговування. Поворотний механізм розміщений в масляній ванні, що робить обертання плавнішим і зменшує зношення редуктора. Ці рішення роблять машину надійною в умовах інтенсивної експлуатації та економічною в обслуговуванні.
Технічні характеристики (узагальнено, «без модифікацій» — значення, підтверджені техдокументацією):
• Вантажний момент (load moment): приблизно 97–105 kN·m (≈ 9,7–10,5 т·м) — залежно від джерела й узагальнення.
• Максимальний гідравлічний виліт: до ≈ 14,6 м (максимальні робочі вильоти в базових конфігураціях доходять до ~14–14,6 м).
• Приклад вантажопідйомності (типові, щоб оцінити порядок величин): ≈ 3 550–3 650 кг ~2,5–2,8 м; ≈ 480–581 кг ~13–14,6 м (точні значення залежать від підверсії та lifting-chart).
• Маса крану (без стабілізаторів / орієнтовно): ≈ 1 200–1 905 кг (різні джерела наводять різні значення для різних виконань — усереднений діапазон).
• Маса стабілізаторів / опорного обладнання: ≈ 140–285 кг (орієнтовно).
• Кут повороту: ≈ 406°.
• Габарити в складеному стані (орієнтовно): довжина ≈ 2,25–2,49 m, ширина ≈ 0,69–0,81 m, висота ≈ 2,17 m (залежать від конкретної конфігурації та додаткового обладнання).
| Параметр | Показник |
| Модель | HIAB XS 111 HiPro |
| Система управління | HiPro (дистанційне / пультове управління) |
| Електроніка / інтелект | SPACE 4000 (моніторинг і контроль функцій крана) |
| Вантажний момент (load moment) | 97–105 kN·m (≈ 9,7–11,0 т·м) |
| Максимальний гідравлічний виліт стріли | до ≈ 14,6 м (залежить від конфігурації) |
| Ручні / механічні подовження вильоту | до ≈ 11,8–16,7 м (залежно від оснащення) |
| Приклади вантажопідйомностей (орієнтовно) | ≈ 3 550–3 650 кг ~2,3–2,8 м; ≈ 980–1 260 кг 7–8 м; ≈ 160–581 кг 13–14,6 м (точні значення — в lifting-chart) |
| Маса крана (без стабілізаторів) | 1 200–1 905 кг (залежить від виконання і опцій) |
| Маса стабілізаторів / опор | 140–285 кг |
| Кут повороту | ≈ 406° |
| Габарити в складеному стані (орієнтовно) | Довжина ≈ 2,25–2,49 м; Ширина ≈ 0,69–0,81 м; Висота ≈ 2,17 м |
| Сертифікація / стандарти | Розрахунки і сертифікації за техдокументацією виробника; опції відповідності стандартам (див. технічний лист) |
| Ключові особливості | HiPro + SPACE 4000, дистанційне управління XSDrive, шестигранний (hex) профіль стріли, великі ковзні накладки, slewing в масляній ванні, призначений для інтенсивної експлуатації з навісними інструментами |
| Примітка | Наведені значення — узагальнені/підтверджені. Для інженерних розрахунків і точного внесення в техпаспорти використовуйте lifting-chart і технічний лист конкретної підверсії (E-3, E-4, ES-3 тощо). |
Особливості
Система управління HiPro
-
одна з найточніших і найчутливіших у лінійці HIAB, побудована на клапані Valve 80. Дозволяє виконувати одночасні рухи без ривків, що значно підвищує продуктивність та зручність роботи.
Інтелектуальна електроніка SPACE 4000
-
контролює роботу крана, забезпечує захист від перевантаження, оптимізує навантаження і дозволяє вести діагностику у реальному часі.
Дистанційне керування XSDrive
-
оператор може керувати краном на відстані, перебуваючи у зручному і безпечному місці з кращим оглядом вантажу.
Hex-профіль стріли
-
шестигранна форма підвищує жорсткість конструкції, зменшує прогини й робить роботу більш стабільною навіть при максимальних вильотах.
Великі ковзні накладки
-
знижують тертя й знос при висуванні секцій стріли, продовжуючи термін служби механізму.
Поворотний механізм у масляній ванні
-
забезпечує плавність руху та зменшує навантаження на редуктор, що підвищує довговічність.
Великий робочий виліт (до 14,6 м)
-
дозволяє працювати з вантажами на значній відстані без переміщення машини.
Оптимальна вантажопідйомність
-
від 3,5 т на близькому вильоті до ~0,5 т на максимальному, що робить кран універсальним для більшості робіт.
Компактні габарити у складеному стані
-
зручно монтується на різні шасі без суттєвих обмежень.
Бренд HIAB
-
світовий лідер у виробництві кранових систем із широкою мережею сервісу та доступними запасними частинами.
