HIAB XS 111 HiDuo — це представник середнього класу вантажних маніпуляторів, сконструйований для інтенсивної експлуатації там, де потрібна комбінація високої вантажопідйомності, великого вильоту та зручного дистанційного керування. Вантажопідйомність 11,3 т. а його максимальна довжина виліту стріли становить 16,7 м.

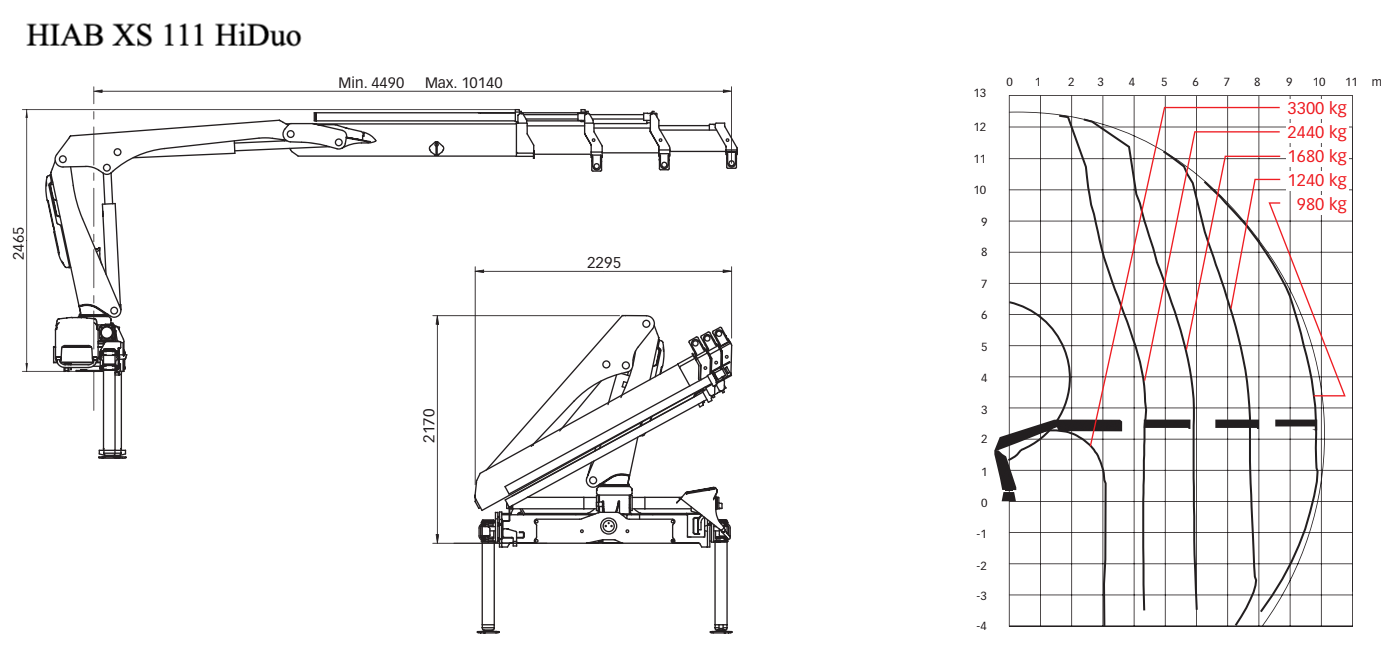

Креслення
Опис
HIAB XS 111 HiDuo — це представник середнього класу вантажних маніпуляторів, сконструйований для інтенсивної експлуатації там, де потрібна комбінація високої вантажопідйомності, великого вильоту та зручного дистанційного керування. Модель комплектується системою HiDuo (дистанційне/пультове керування) та інтегрованою електронікою SPACE 4000 для моніторингу і керування функціями крана, що дає можливість одночасно і плавно виконувати кілька операцій з підвищеною точністю й безпекою.
Конструктивно кран має шестигранний профіль стріли Hiab, великі ковзні втулки і рішення для зменшення зносу — усе це знижує деформацію стріли під навантаженням і зменшує потребу у сервісному втручанні. За загальною продуктивністю XS 111 HiDuo розташовується в діапазоні «≈ 8–11 т·м» (тонно-метрів) з адаптованими робочими діаграмами для різних виконань; модель показує хорошу вантажопідйомність на ближніх вильотах і достатню працездатність на вильотах до ~14 м і більше з додатковими подовженнями.
Параметр | Показник |
Модель | HIAB XS 111 HiDuo |
Система управління | HiDuo (дистанційне / пультове) |
Електроніка / інтелект | SPACE 4000 (моніторинг та управління функціями) |
Вантажний момент (load torque) | 11,3 т. (залежно від виконання) |
Гідравлічний виліт стріли | 7.7–14.6 м (стандартні конфігурації) |
Ручні (механічні) подовження вильоту | до ≈ 11.8–16.7 м (залежить від комплектації) |
Приклади вантажопідйомностей (типові точки з lifting-chart) | ≈ 4 650 kg ~2.3 m; ≈ 3 550 kg ~2.8 m; ≈ 980–1 260 kg 7–8 m; ≈ 160–480 kg максимальних вильотах (орієнтовно — див. lifting charts) |
Маса (кран без стабілізаторів) | 1 180–1 770 kg (залежно від версії) |
Маса стабілізаторів / опор | 140–285 kg |
Кут повороту | ≈ 406° |
Габарити в транспортному стані (орієнтовно) | Довжина ≈ 2.25–2.295 m; Ширина ≈ 0.695–0.785 m; Висота ≈ 2.17 m |
Особливості | HiDuo + SPACE 4000, шестигранний (hex) профіль стріли, великі ковзні подушки для мінімального зносу, можливість роботи з навісними інструментами (грейфер, ківш), сертифікація/розрахунки згідно EN13001 (втомне навантаження S2) |
Особливості
Система управління HiDuo на основі Valve 80
-
забезпечує високу точність та надійність на різних режимах роботи. Valve 80 дозволяє плавно контролювати рухи, що важливо при складних чи змішаних маніпуляціях.
SPACE 4000 + дистанційний пульт XSDrive
-
електронна система моніторингу/контролю, що допомагає оператору отримувати зворотний зв’язок про стан крана, забезпечує зручне та безпечне управління. XSDrive дає можливість одночасно виконувати кілька дій, мінімізуючи витрати часу й операторське навантаження.
Hex (шестигранна) секція стріли з великими ковзними накладками (pads)
-
таке рішення зменшує прогин стріли під навантаженням, знижує тертя та знос, що продовжує строк служби і зменшує витрати на техобслуговування.
E-link механізм і зовнішній boom link
-
внутрішній E-link допомагає піднімати важкий вантаж ближче до колони, зовнішній link — виносить вантаж на більшу висоту без зайвого виступу під стрілою, що не обмежує роботу знизу крана.
Система обертання (slewing) з редуктором “rack & pinion” в олійному середовищі
-
забезпечує рівномірне навантаження по ободу, зменшує зношення, забезпечує плавний поворот та знижує потребу в частих ремонтах.
Висока вантажопідйомність біля основи
-
наприклад, близько 3550 кг при ~2,8 м вильоту; це означає, що кран добре справляється з великими навантаженнями, коли вантаж близько до автомобіля.
Великий робочий виліт до ~14,6 м
-
дозволяє працювати з вантажами на значній дистанції, що зручно у ситуаціях, коли треба дотягнутись до дахів чи інших об’єктів, або викладати вантаж над бортиками.
