Вакуумна машина КСТ-4 на шасі HYUNDAI QT ЕХ-8

Альтернативи шасі для встановлення надбудови

Опис

До складу спецобладнання входять:

• цистерна;

• вакуумний насос з приводом;

• сигнально-запобіжний пристрій;

• трубопроводи вакуум-нагнітальної системи з краном;

• приймальний люк зі всмоктувальним шлангом;

• майданчики для обслуговування;

• електрообладнання.

Вакуумна система призначена для створення розрідження в цистерні при наповненні її відходами і тиску при їх зливі.

Вакуумна система включає:

• 4-х ходовий кран;

• вакуумний насос;

• систему трубопроводів.

На лінії всмоктування встановлений поплавцевий клапан, який монтується на кришці сигнально запобіжного пристрою і перекриває всмоктуючу лінію при наповненні цистерни, тим самим унеможливлює попадання відходів в насос. Окрім цього на лінії всмоктування встановлений бачок проміжний, який призначений для збору конденсату, що утворюється під час заповнення цистерни відходами у всмоктуючій лінії. У нагнітальній лінії насоса встановлений глушник, для зниження шуму при виході повітря з насоса.

*Примітка: Максимальна глибина всмоктування  -  відстань по вертикалі від   пробно-спускного крана  до рівня забираючих відходів. Для збільшення глибини всмоктування до 17 метрів  застосовується метод барботажу (спеціальний мундштук).

Особливості конструкції цистерни:

• Цистерна з сталевого листа товщиною 4 мм, посилена ребрами жорсткості;

• Укладання рукавів пенали;

• Два рукави загальною довжиною від 6 до 50 м з внутрішнім діаметром 100мм;

• Об'єднання рукавів і лючка через імпортні швидкоз'ємні з'єднання;

• Оглядове вікно для візуального контролю;

• Експлуатація в рамках температури від -20 С до +40 С;

Особливості ассенізаційного обладнання

-Наповнення цистерни рідкими відходами здійснюється шляхом створення в цистерні розрідження.

-При досягненні граничного рівня заповнення цистерни сигнально-запобіжне пристрій автоматично зупиняє двигун (на дизельних машинах подається звуковий сигнал).

-Спустошення цистерни здійснюється як самопливом, так і під тиском.

-Для візуального спостереження за наповненням цистерни є оглядові вікна.

-Для зручності роботи в темний час доби робоче місце оператора висвітлюється спеціальної фарою.

-Високоякісна забарвлення всіх вузлів і деталей разом із суцільними зварювальними швами запобігає утворення вогнищ корозії і забезпечує надійність і довговічність металоконструкцій.

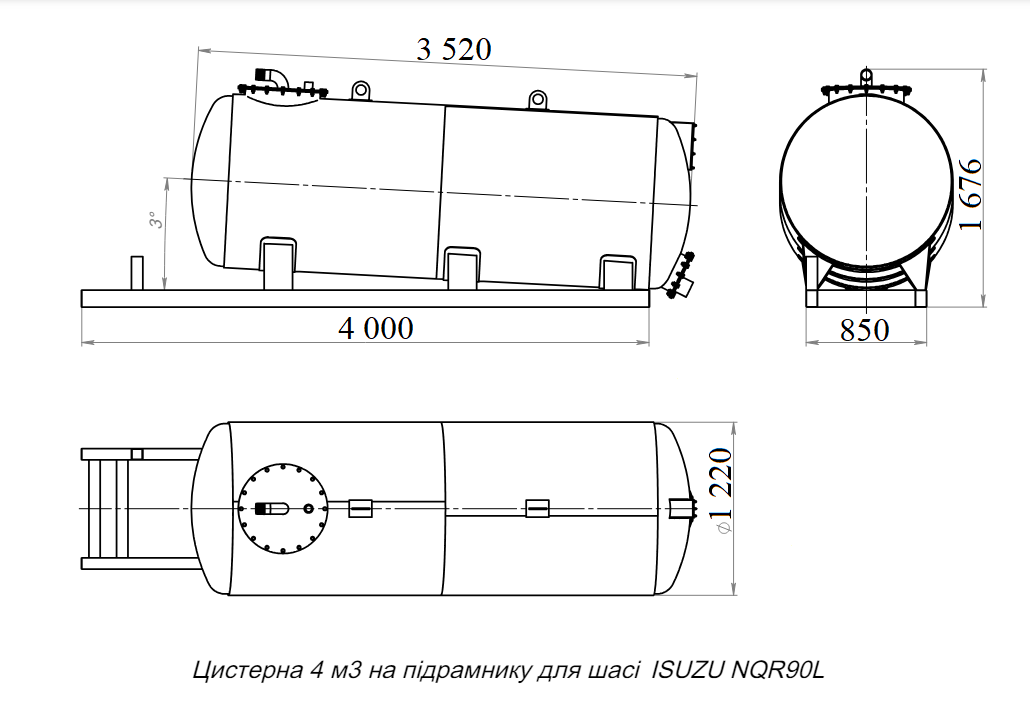

Креслення

Схема асенізаторної надбудови
