Автопаливозаправник АПЗ-8 на базі IVECO EUROCARGO ML 140Е22 з колісною формулою 4х2 задовольнить усі потреби сучасного бізнесу. Це економічна, потужна, комфортабельна та містка модель призначена для перевезення рідких нафтопродуктів цистерною ємкімсю 8 м3. АПЗ-8 на базі IVECO EUROCARGO ML 140Е22 оснащений дизельним двигуном Tector потужністю 217 к.с.

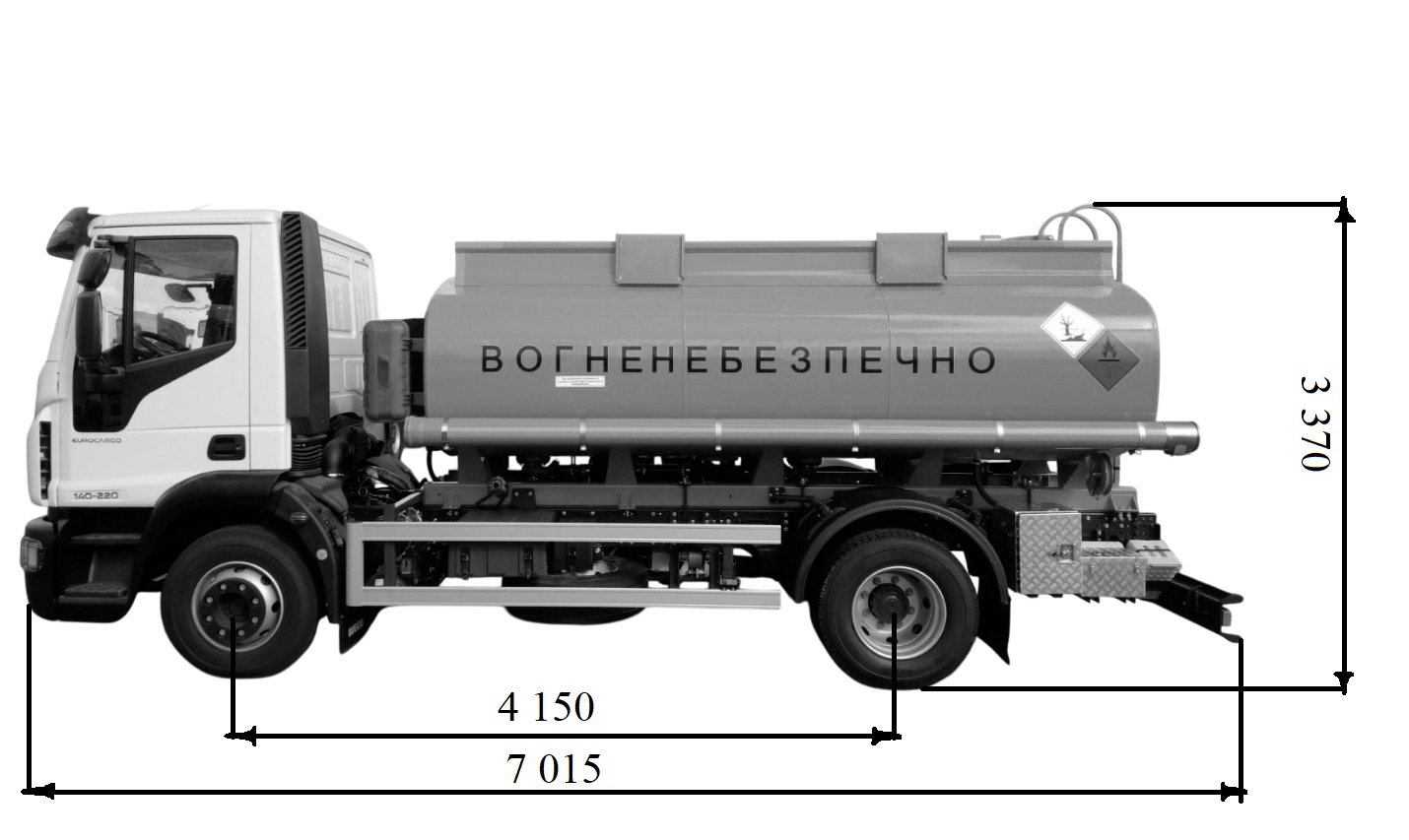

Креслення
Автопаливозаправник
Шасі
Опис
Автопаливозаправник АПЗ-8 на базі IVECO EUROCARGO ML 140Е22 4X2 є ідеальним рішенням для сучасного бізнесу. Ця економічна, потужна, комфортабельна та містка модель призначена для перевезення рідких нафтопродуктів. Вона оснащена цистерною об'ємом 8 м³, яка дозволяє транспортувати нафтопродукти з щільністю до 860 кг/м³.
Основні характеристики автопаливозаправника включають двигун Tector з потужністю 217 к.с., кабіну довжиною 3 метри та повну масу (GVW) 14 тонн. Автоцистерна представлена компанією Київспецтех і має об'єм 8 кубічних метрів з двома вузлами видачі палива, що дозволяє одночасно заправляти два автомобілі. Вузли видачі палива розташовані окремо, безпосередньо під секцією цистерни, що забезпечує зручність та ефективність.
Конструкція автопаливозаправника відрізняється еліптичними днищами, які надають опуклої форми передній та задній стінкам цистерни. Цистерна може бути виготовлена з сталі Ст 3 або 09Г2С, з можливістю замовлення одно- або двосекційної версії.
Автопаливозаправник на базі IVECO EUROCARGO ML 140-Е22 4X2 є унікальним транспортним засобом для перевезення рідких нафтопродуктів по всьому світу. Його особливості та технічні характеристики роблять його ідеальним вибором для задоволення потреб критичної інфраструктури та бізнесу України.
Альтернативи шасі для встановлення надбудови
Комплектація авто
Кабіна
- Тоноване скло.
- Дзеркала з підігрівом та електрорегулюванням.
- Коригування світла фар з кабіни.
Аеродинаміка
- Кутові дефлектори кабіни.
Інтер'єр кабіни
- Кольоровий дисплей на панелі керування.
- Тахограф на 2 водії.
- Обмежувач швидкості.
- Сидіння водія на пневмопідвісці.
- Підголівник сидіння водія.
- Подвійне пасажирське сидіння.
- Ремені безпеки.
- Електросклопідйомники.
Підвіска
- Передня підвіска: параболічні ресори.
- Задня підвіска: параболічні ресори.
- Передня вісь: навантаження - 5100.
- Задня вісь: навантаження – 9500.
Колеса
- Шині безкамерні 285/70 R 19.5.
- Запасне колесо.
- Підпірний протипідкатний пристрій.
Трансмісія
- Двигун "Тектор".
- Потужність 210-217 к.с./154кВт.
- Коробка передач IVECO - 2865.6.
Гальмівна система
- ABS.
- Вентильовані дискові гальма: передні та задні.
- Моторне гальмо.
Шасі
- Вихлопна труба зліва.
- Бризковики з водопоглинанням.
- Сталевий паливний бак 115 л.
- Кришка бака із замком.
- Кронштейни для кузова.
- Передній протипідкатний захист.
|
Характеристики |
|
|
Повна маса Вантажопідйомність Двигун Тип Робочий об'єм максимальна потужність Максимальний крутний момент Колісна формула |
14 000 кг 9545 - 9335 кг Tector Euro 5-6 Дизель з турбонаддувом та проміжним охолодженням 5.9 210-217 к.с. при 2700 об\хв 680 Н/м при 1200-2100 об/хв 4х2 |
|

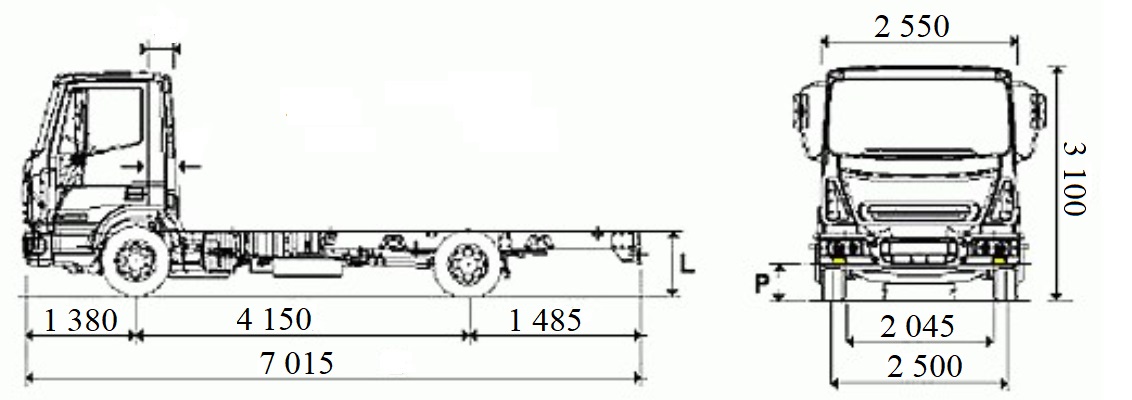

Колісна база (A) |
3690-4455 |
|
Повна довжина (B) |
6802-8007 |
|
Передній звис (C) |
1362 |
|
Заднє звисання (D) |
1740-2190 |
|
Ширина (E) |
2295-2315 |
|
Пров. вісь – зріз кабіни (F) |
265 |
|
Зріз кабіни – перед фургоном (H) |
385 |
|
Висота кабіни (K) |
2651-2740 |
|
Висота рами від ґрунту (L) |
1097 |
|
Передній просвіт (M) |
1910 |
|
Задній просвіт (N) |
1745 |
|
Мінімальний кліренс (P) |
179 |
|
Висота лонжеронів мм |
250 |
|
Ширина лрнжеронів мм |
70 |
|
Ширина рами позаду мм |
840 |
|
Споряджена маса шасі |
4455 кг |
|
Наванатаження на 1 вісь |
5100 кг |
|
Наванатаження на 2 вісь |
9500 кг. |
|
Корисна вантажність шасі |
9545 кг |
|
Повна маса шасі |
14000 кг |
Особливості
Специфікація обладнання
|
п/п |
Найменування |
Кількість |
|
1 |
Запірна арматура: |
|
|
1.1. |
трубопровід 76 мм |
1 |
|
2 |
Комплектація: |
|
|
2.1. |
перепускний клапан |
1 |
|
2.2. |
пенал зливного рукава |
2 |
|
2.3. |
стаціонарні сходи; |
1 |
|
2.4. |
бічний захист |
1 |
|
2.5. |
противідкатні пристрої |
2 |
|
2.6. |
кронштейн (кишеня) з фіксатором із оцинкованої сталі для таблички оранжевого кольору 40 на 30 см |
2 |
|
2.7. |
табличка АДР оранжевого кольору (30 1202) для дизпалива (Лабораторія АДР) |
2 |
|
2.8. |
комплект літер для напису «ВОГНЕНЕБЕЗПЕЧНО» 10 см чорн |
2 |
|
2.9. |
основа із оцинкованої сталі під великі знаки небезпеки 25 на 25 cм |
2 |
|
2.10. |
великий знак небезпеки 25 на 25 см (№ 3) для легкозаймистих рідин |
3 |
|
2.11. |
великий маркувальний знак небезпечної для довкілля речовини 25 на 25 см |
3 |
|
2.12. |
кронштейн (кишеня) з фіксатором із оцинкованої сталі для великого знака небезпеки 25 на 25 см |
2 |
|
2.13. |
барабан заземлення |
1 |
|
2.14. |
вогнегасник порошковий ВП - 6 (з) ABC |
2 |
|
2.15. |
ящик для вогнегасника ємністю 6 кг |
2 |
|
2.16. |
кронштейн транспортний скриньки для вогнегасника |
2 |
|
2.17. |
захист паливного бака |
1 |
|
2.18. |
чорний пластиковий бак для води SQUARE з тримачем для мила LT. 18 |
1 |
|
2.19. |
скриня для зберігання піску PIT BOX червоний поліпропілен (655х520х570) |
1 |
|
2.20. |
дихаючий клапан 2" |
1 |
|
3 |
Колонка паливороздавальна МПРК 60 л/хв, 12 В ПАФ |
2 |
|
3.1. |
фільтр грубої очистки |
1 |
|
3.2. |
насос 12 В, продуктивність до 60л/хв |
1 |
|
3.3. |
рукава 6 м, Ø 1 дюйм |
1 |
|
3.4. |
пістолет з автоматичним відсіканням |
1 |
|
3.5. |
лічильник на пістолеті з похибкою ±5% |
1 |
|
3.6. |
котушка HOSE REЕLS для шланга 1. 15 м шланг ДП, Бензину |
2 |
|
4. |
Укорочення рами |
1 |
|
5. |
Документи МРЕВ |
1 |
|
5.1. |
СЕРТИФІКАЦІЯ |
1 |
|
6. |
Підрамник |
1 |
|
7. |
Крила |
2 |
|
8. |
Інструментальний ящик (за кабіною) |
1 |
|
9. |
Колонка+ящик для піску позаду ємності |
1 |
|
10. |
Ємність 8 м3 2 секції |
|
|
10.1. |
піскоструй |
1 |
|
10.2. |
грунтовка |
1 |
|
10.3. |
фарбування в білий колір |
1 |
