Асфальтоукладальник CAT AP300F

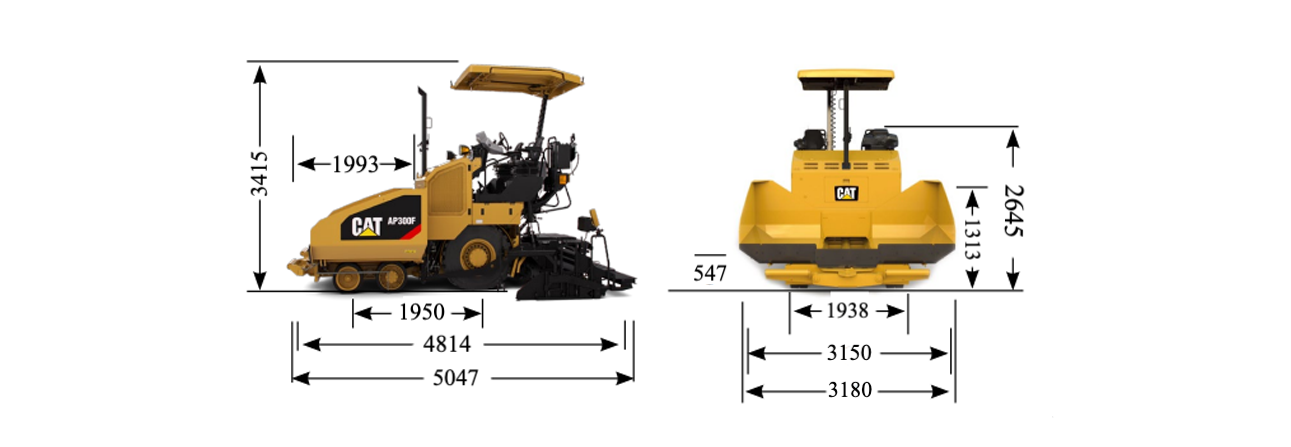

Креслення

Опис

Асфальтоукладальник CAT AP300F — компактний колісний асфальтоукладальник, розроблений для високоточної укладки асфальтобетонних сумішей на об’єктах, де ключове значення мають маневреність, універсальність і простота транспортування. Машина ефективно застосовується під час будівництва нових дорожніх об’єктів, реконструкції існуючих покриттів, виконання ремонтних робіт і технічного обслуговування міських та промислових доріг.

Асфальтоукладальник оснащений чотирициліндровим дизельним двигуном Cat 3054C DINA з робочим об’ємом 4,4 л. Двигун розвиває повну потужність 52 кВт (73,8 к.с.) за стандартом SAE J1995 при 2200 об/хв, а корисна потужність становить 47,4 кВт відповідно до стандартів ISO 9249 та EEC 80/1269. Конструкція двигуна з діаметром циліндрів 105 мм і ходом поршня 127 мм забезпечує стабільну тягу, низький рівень шуму та відповідність суворим європейським екологічним нормам.

Силова передача реалізована через гідростатичну ходову систему із замкнутим контуром, що забезпечує точний контроль тягового зусилля на ведучих колесах. Машина має дві передачі для укладання покриття зі швидкістю 0–40 м/хв та 0–85 м/хв, а також дві транспортні передачі зі швидкістю до 10 км/год і до 16 км/год, що значно перевищує можливості гусеничних асфальтоукладальників та підвищує загальну продуктивність робіт.

Колісна ходова частина складається з двох ведучих коліс розміром 365/80 R20, заповнених рідиною для покращення зчеплення при роботі на сипких основах, та чотирьох керованих суцільногумових коліс розміром 455 × 260 мм. Колісна база становить 1615 мм, ширина колії — 1620 мм, що забезпечує відмінну маневреність навіть у обмежених просторах.

Система подачі матеріалу побудована на незалежній роботі конвеєрів і шнекових бурів, що знижує знос компонентів і мінімізує ризик розшаровування асфальтобетонної суміші. Застосування реверсивних шнеків полегшує завантаження матеріалу та очищення робочих органів, зменшуючи потребу у втручанні оператора та підвищуючи стабільність укладання

Асфальтоукладальник комплектується гідравлічно регульованим розрівнюючим брусом AS3173, оснащеним системою підігріву (газовою або електричною — на вибір) та вібраційною системою з плавним регулюванням частоти. Така конфігурація забезпечує високу точність формування шару, рівномірне розрівнювання та попереднє ущільнення асфальтобетону ще до проходу котків.

Габарити машини оптимізовані для зручної роботи та транспортування. Довжина асфальтоукладальника з роликом-штовхачем становить 4200 мм, а з розрівнюючим брусом — 4820 мм. Експлуатаційна ширина з опущеним бункером — 3180 мм, експлуатаційна висота з навісом — 3340 мм. У транспортному положенні висота становить 2960 мм, а ширина — 1730 мм з торцевими заслінками бруса або 1670 мм без них.

Масові характеристики дозволяють транспортувати машину без важкої спецтехніки: експлуатаційна маса з брусом — 7300 кг, транспортна маса без бруса — 5800 кг, з брусом — 7100 кг. Споряджена маса базової машини становить 6600 кг.

Асфальтоукладальник оснащений ефективною електросистемою напругою 12 В, акумуляторною батареєю 12 В та генератором 75 А / 14 В, що дозволяє живити електричні системи підігріву бруса, нічне освітлення та допоміжне обладнання. Місткість баків включає паливний бак 79,5 л, гідравлічний бак 85 л, систему охолодження 15 л, моторне мастило 8,5 л та розпилювальну промивну систему 32 л.
