Вакуумна машина KST-5 з об’ємом цистерни 5 м³, що виготовлена з високоякісної конструкційної сталі 09Г2С, на шасі JAC N120 з колісною формулою 4х2 призначена для вакуумного очищення вигрібних ям глибиною до 17 м і транспортування фекальних рідин до місця утилізації. Заповнення цистерни (із стінками від 4 до 8 мм) здійснюється під дією вакууму 0,085 МПа, звільнення цистерни відбувається самопливно або під тиском повітря від вакуумного насоса Jurop потужністю від 360 до 980 м³/годину протягом 7 хвилин.
Альтернативи шасі для встановлення надбудови
Опис
Базовим шасі для встановлення вакуумного обладнання було обрано JAC N120 з колісною формулою 4х2 та комфортабельною кабіною, включаючи спальне місце.
Модель вантажного автомобіля на базі шасі JAC N120 NEW задовольнить усі потреби сучасного бізнесу. Це економічна, потужна, комфортабельна та містка модель.
Автомобіль характеризується компактними габаритами та дозволяє перевозити комерційні вантажі вагою до 7690 кг на будь-які відстані. JAC N120 NEW адаптований для українського споживача, що безвідмовно працює в складних погодних умовах.
Рульова колонка регулюється по куту нахилу та вильоту, сидіння можна налаштувати в поздовжньому напрямку та кутку нахилу спинки. Для зручності керування магнітолою винесено на ліву спицю кермового колеса, праворуч розташовані кнопки керування круїз-контролем.
Спеціальне обладнання складається з:
- цистерни місткістю 5 куб. м;
- вакуумного насоса Jurop PN58 продуктивністю 390 м3/год;
- сигнально-запобіжного пристрою;
- приймального лючка з шлангом;
- кранів кервуання з трубопроводом;
- додаткового електрообладнання;
- час наповнення цистерни становить 5-7 хвилин;
- максимальна глибина очищення - становить 6,5 метрів, за умови наявності додаткового обладанання є можливість збільшити глибину очищення до 17 м.

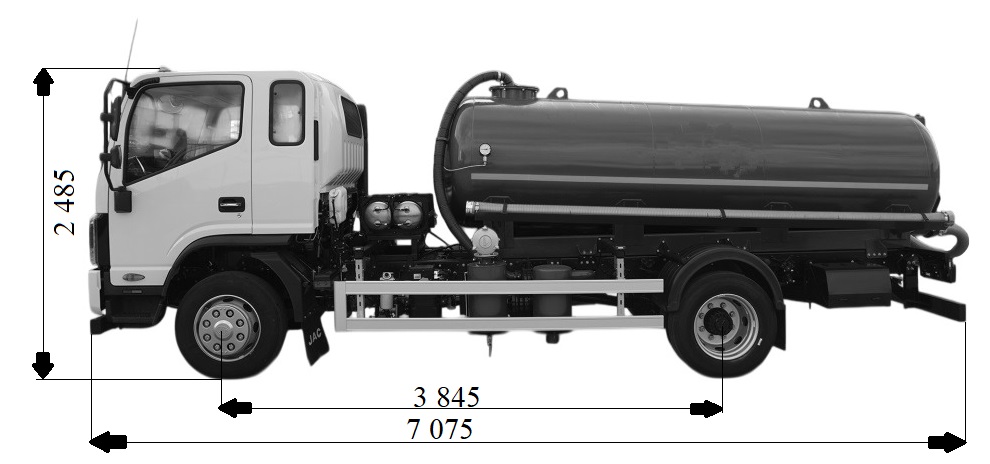

Схема асенізаторної надбудови
Характеристики асенізаційної надбудови
|
Параметр |
Показник |
|
Базове шасі |
JAC N120 NEW |
|
Колісна формула шасі |
4х2 |
|
Об'єм цистерни |
5,0 м3 |
|
Насос |
Jurop PN58 |
|
Продуктивність насосу |
390 м3/год |
|
Макс. глибина всмоктування |
6,5 м - 17 м |
|
Швидкість наповнення цистерни |
5-7 хв |
|
Швидкість спустошення цистерни самопливом |
35 м3/год |
Характеристики шасі JAC N120 New
|
Модель |
Найменування |
N120 NEW |
|
Кабіна |
Спальне місце |
стандарт |
|
Двигун |
Модель |
B4.5EV210 (Євро-5) |
|
Тип |
Common Rail+SCR |
|
|
Обсяг |
4460 |
|
|
Максимальна потужність (к.с.) |
206 (152kw/2300) |
|
|
Максимальний крутний момент (н/м) |
592/1300-1700 |
|
|
КПП |
Тип |
механічна |
|
У сходах |
6-ступінчаста |
|
|
Провідний Міст |
Модель/передаточне число |
4.875 |
|
Основні параметри |
Габаритні розміри шасі (мм) |
7075*2350*2485 |
|
Монтажна довжина (мм) |
4990 |
|
|
Колісна база (мм) |
3845 |
|
|
Колія (мм) |
1927 / 1803 |
|
|
Споряджена маса шасі (кг) |
3950 |
|
|
Вантажопідйомність шасі (кг) |
8175 |
|
|
Повна маса (кг) |
11980 |
|
|
Макс. допустиме навантаження на пер.вісь |
3800 |
|
|
Макс. допустиме навантаження на зад.вісь |
8700 |
|
|
Максимальна швидкість (км/год) |
110 |
|
|
Мінімальний дорожній просвіт (мм) |
186 |
|
|
Максимальний підйом, що долається (%) |
30 |
|
|
Мінімальний радіус повороту (м) |
7.5 |
|
|
Шини |
245/70R19.5 |
|
|
Паливний бак |
210L |
|
|
Акумуляторні батареї |
120 А.год (2 шт) 24В |
|
|
Гальмівна систем |
пневматична |
