Вакуумна машина KOB-10 на шасі FOTON DAIMLER (4х4)

Вакуумна машина KОВ-10 з об'ємом цистерни 10 м³, яка виготовлена з високоякісної конструкційної сталі 09Г2С, на шасі Foton Daimler (4х4) серії AUMARK CTX-L. Призначена для механізованого очищення вигрібних ям, колодязів, транспортування та вивантаження рідких негорючих відходів. Шасі Foton (Фотон) готове до експлуатації в температурних умовах від -40 С до +40 С. Заповнення цистерни (із товщиною стінок від 4 до 8 мм) здійснюється під дією вакууму 0,085 МПа, звільнення цистерни відбувається самопливно або під тиском повітря від вакуумного насоса Moro Kaiser потужністю від 432 до 984 м³/год. протягом 7 хвилин.

Об`єм цистерни
10.00 м куб.
Продуктивність вакуумного насосу
720 м³/год.
Глибина викачки ями
8.00 м
Menu

Альтернативи шасі для встановлення надбудови

Альтернативи шасі для встановлення надбудови



Опис

Устаткування виготовлене за спеціальною технологією з високоякісної конструкційної сталі 09Г2С U. S. Steel Košice (Словаччина) Товщина стінки цистерни 4 мм.

Конструкція асенізатора на шасі Фотон (Foton) являє собою єдиний комплекс, на спеціальному шасі 4х4 компактно змонтована вакуумна цистерна, вакуумний насос з приводом, робочі обладнання та різні електричні та технічні пристрої. У цистерні за допомогою насоса створюється низький тиск, під дією якого рідкі відходи через приймальний шланг і затвор надходять всередину цистерни. Після заповнення цистерни подається звуковий сигнал, і насос автоматично відключається, що запобігає переповненню цистерни.

Глибина всмоктування рідини залежить від:

  • потужності насосу;

  • внутрішнього діаметру шлангу;

  • відстані від асенізатору до вигрібної ями;

  • герметичності вакуумної системи;

  • наявності додаткових насадок;

  • досвіду та професійності оператора асенізатора.

Для запобіганню складання цистерни асенізатора у вакуумній системі є запобіжник.

ГАЛУЗЬ ЗАСТОСУВАННЯ

Комунальне господарство: ідеально підходить для промислових і житлових районів.

Компактні габарити, маневреність, висока швидкість наповнення до 730м3 / год з глибини до 8000 мм, з низькою витратою палива і хороша прохідність при максимальному завантаженні 10 тон роблять асенізатор KOB-10 на шасі Фотон (Foton) незамінним помічником при виконанні послуг з саночистки.

НАДІЙНІСТЬ ТА ЕКОНОМІЧНІСТЬ

Асенізатор KOB-10 «КОБАЛЬТ» представляє собою сучасну, високоякісну продукцію, що відповідає самим передовим міжнародним технологіям, що поєднує в собі розробки компаній Mercedes-Benz, FOTON GERMANY CONSTRUCTION MACHINES і Cummins.

Це дозволило добитися високого ступеня безпеки при експлуатації, значно знизити витрату палива, збільшити вантажопідємність і при цьому скоротити витрати на технічне обслуговування та ремонти асенізатора Фотон.

ПОТУЖНІСТЬ, ЯКА ЗАСЛУГОВУЄ ДОВІРИ

Асенізатор Foton (Фотон) оснащений найсучаснішим і економічним, рядним, турбованим дизельним двигуном Cummins ISF 3.8, обсяг 3 760см3, Потужність досягає до 160 к.с. / 2600 об / хв-1, максимальний крутний момент 500Нм / при 1200-1300 об / хв-1, при цьому витрата палива становить 18-20 л / 100 км в змішоному режимі.

Двигун асенізатора на шасі Фотон (Foton) оснащується газовими насосами, стартером і генератором компанії BOSCH, доповнює трансмісію німецька 6-ти ступінчаста КПП ZF, що забезпечує велику передачу потужності, плавність зачеплення шестерень, тривалий термін експлуатації і значну економію палива.

ХОДОВА ЧАСТИНА

Потужна рама DAIMLER з п-образних лонжеронів, з робочим профілем 865х235х75х7мм, і 5ти поперечних балок, з'єднаних між собою методом холодної клепки, виготовлена за допомогою 3D моделювання і витримує великі навантаження, а також має високу опору на скручування, злам або прогин. Велика вантажопідйомність яку має асенізатор на шасі Фотон досягається за рахунок особливої конструкції посиленою ресорної підвіски і приводних мостів STEYR з одинарним редуктором г / п 10 000 кг, виготовлених в литому корпусі.

КАБІНА

Простора тримісна, кабіна від DAIMLER тип AUMARK CТХ-L шириною 2000мм, зручні сидіння водія та екіпажу, спальне місце для відпочинку, поліпшена шумоізоляція салону, регульована рульова колонка по висоті і нахилу, кондиціонер, забезпечують комфортні і безпечні умови для роботи водія та екіпажу асенізатора.

БЕЗПЕКА І КОМФОРТ

Передні фари з тривимірним ефектом, протитуманні фари, верхні прожектора, маячки аварійні, додаткове робоче освітлення, гідропідсилювач керма і зчеплення, німецька двоконтурна гальмівна система WABCO з ABS, ASR, гірський гальмо-сповільнювач забезпечують безпеку і комфорт під час руху з повним завантаженням асенізатора на слизькій дорозі.

  • Цистерна з сталевого листа товщиною 4 мм, посилена ребрами жорсткості;

  • Укладання рукавів пенали;

  • Два рукави загальною довжиною від 6 до 50 м з внутрішнім діаметром 100мм;

  • Об'єднання рукавів і лючка через імпортні швидкоз'ємні з'єднання;

  • Оглядове вікно для візуального контролю;

  • Експлуатація в рамках температури від -20 С до +40 С;

Схема асенізаторної надбудови

Схема асенізаторної надбудови

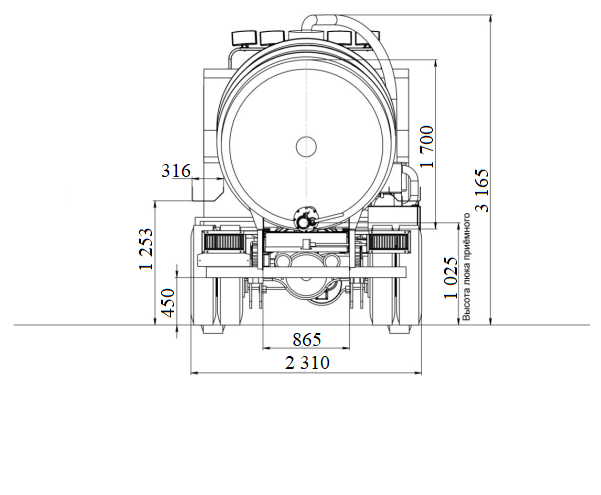

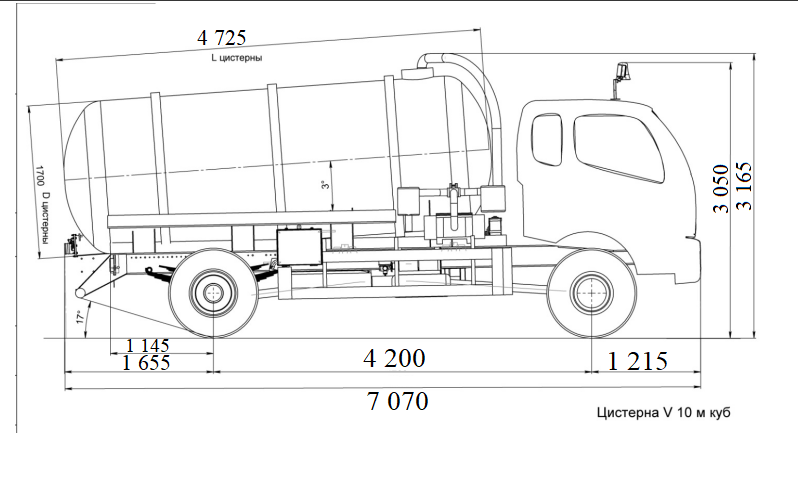

Креслення

креслення асенізатора КОВ-10

креслення асенізатора КОВ-10 2 креслення шасі FOTON DAIMLER 4x4

Фото і відео
Технічні характеристики
Вакуумна машина KOB-10 на шасі FOTON DAIMLER (4х4)
Порівняти з іншими моделями

Характеристика

Показники

Модель ТЗ

KOB-10

Тип ТЗ

Вакуумна машина Асенізатор

Бренд шасі

FOTONDAIMLER

Суббренд шасі

AUMARK

Тип кабіни

CTX L1995, Однорядна, 3 місця, відкидається вперед на 600

Головні параметри і величини

Габарити ТС

7100×2400×3200 мм.

Габарити цистерни

L=4725×Ф1700 мм.

обсяг цистерни

10 м3

Гідравлічна система

Автоматична система

продуктивність насоса

730 м³ / год (PM80W)

колісна формула

4 × 4 (передній міст включається примусово)

Колісна база

4200 мм.

Колія Передня / Задня

1900/1800 мм.

Кліренс

≥255 мм.

Вагові параметри

Споряджена маса ТЗ

7 000 кг.

Вантажопідйомність ТС

10 000 кг.

Кількість місць

3

Повна маса

17 000 кг.

Головні параметри і характеристики

Макс. швидкість

105 км/год

Кут підйому, не менш

≥38%

Витрата Палива лінійний

При 4х2=18-20 л/100 км. При 4х4=23-25 л/100 км.

Мінімальний радіус повороту

7,5 м.

Двигун

Модель

Cummins ISF3.8s5156 з електронним модулем управління ЕМП

Тип

Дизельний, рядний, чотиритактний, чотирициліндровий з турбонаддувом і проміжним охолодженням надувочного повітря

Робочий об'єм,

3,76 л.

Номінальна потужність

115/2600 (156л.с.) кВт 1

Макс. момент

500/ (1200~1300) Нм/-1

КПП

Модель

ZF 6S500 (Тип 653) Механічна

Передавальні числа

Ⅰ: 6.515 Ⅱ: 3.917 Ⅲ: 2.346 Ⅳ: 1.492 Ⅴ: 1.000 Ⅵ: 0.814 R: 6.061

Зчеплення

Діафрагмова пружина φ350 × φ220

Передній міст

Керований, Типу банджо, Привід примусовий

Задній міст

Типу банджо, Передаточне число: 5.286

Підвіска

Передня

Залежна, на двох напівеліптичних ресорах з 9 листів в ресорі з гідравлічними амортизаторами

 Задня

На двох напівеліптичних ресорах з 11 + 7 листів в ресорі

Рульове управління

Тип

Гвинт-гайка на циркулюючих кульках - рейка - зубчастий сектор

Метод посилення

Полностью гидравлический

Рульова колонка

Регулювання

З можливістю регулювання кута нахилу вперед / назад, а також вгору / вниз

Гальмівні системи

Робоча

Пневматичне барабанне гальмо Φ360 * 130

Стоянкове гальмо

Використовуються енергоакумулятори на задній підвісці, встановлені над чулком заднього моста

Допоміжне гальмо

Гальмо-сповільнювач на вихлопній системі двигуна, WEVB крилоподібного типу

Кількість коліс і розмір шин

6/ 8.25R20



Електроживлення

Напруга

24V

Акумулятори

150AH*2 В/А год.

Бак паливний

Матеріал

Алюміній 200 л. з кришкою під ключ

Базова комплектація



Гідропідсилювач зчеплення, ГУР, Маячки аварійні 3шт, Прожектори 7 шт. Рукав для всмоктування 9м / Ф100мм (76мм) / захисні решітки задніх ліхтарів

Особливості

Італійський Насос MORO-KAISER PM-80

фото вакуумного насосу Moro Kaiser

Вакуумні насоси з рідинним охолодженням серії New Water являють собою найвищий Міжнародний стандарт в технології вакуумного всмоктування.

Корпус насоса з високоміцного чавуну, гарантує максимальну довговічність і відмінний теплообмін.

  • Продуктивність: 720 м3/годину;
  • потужність: 34 кВт;
  • маса: 217 кг.

Цистерна кріпиться до рами шасі автомобіля (асенізатора) під кутом 30 за допомогою спеціального надрамника і техпластини. Заднє глухе еліптичне дно має затвор «Camlock» Ду 76 мм (Ду 100) та рівень заповнення цистерни асенізатора.

Вивантаження рідких відходів з асенізатора проводиться самопливом через затвор «Camlock» Ду 100мм, а також під тиском (в реверсному положенні вакуумного насоса), для повного очищення цистерни.

Для викачування рідини з цистерни насос PM80W перемикають в режим роботи компресора, переключивши 4-х ходовий кран-засувку на вакуумній системі асенізатора в інше положення. Цистерна має 2 верхніх хвилеріза і 3 зовнішніх з спецсталі.

технічні характеристики вакуумних насосів Moro Kaiser
