Вакуумна машина KST-4 з об’ємом цистерни 4 м³, що виготовлена з високоякісної конструкційної сталі 09Г2С, на шасі JAC N90 з колісною формулою 4х2 призначена для вакуумного очищення вигрібних ям глибиною до 17 м і транспортування фекальних рідин до місця утилізації. Заповнення цистерни (із стінками від 4 до 8 мм) здійснюється під дією вакууму 0,085 МПа, звільнення цистерни відбувається самопливно або під тиском повітря від вакуумного насоса Jurop потужністю від 240 до 980 м³/годину протягом 7 хвилин.
Альтернативи шасі для встановлення надбудови
Опис
Максимальна маса вантажівки складає 9030 кілограмів. На вантаж із них відводиться до 5920 кілограм. Незважаючи на значну вантажопідйомність, автомобіль демонструє маневреність та прийнятний кут розвороту. Зберігається гарний огляд з кабіни, передбачені зручні дзеркала – на вантажівці можна буде комфортно пересуватися в міському потоці.
Вантажівка забезпечена потужним мотором з форсунками Common Rail та каталізатором системи SCR, який виконує перетворення відпрацьованих у моторі газів, що забезпечує низьку витрату палива, стабільну роботу мотора та екологічність (відповідно до стандарту EURO-5). Потужність двигуна – 152 кінські сили. Завдяки форсункам Common Rail упорскування проводиться оперативно та ефективно. Об'єм двигуна – 3,76 літра.
Автомобіль забезпечений двоконтурною гальмівною системою пневматичного типу. Для безпеки під час руху по льоду є система ABS.
Переваги
Надійна, потужна та якісна вантажівка JAC N90
- Дизельний двигун Cummins із турбонаддувом.
- 6-ступінчаста механічна коробка перемикання передач.
- Передні барабанні гальма.
- Паливна система та всі електронні складові преміальної марки Bosch.
- Кузов підвищеної безпеки.
- Нижній захист двигуна та коробки перемикання передач, захисна скринька для акумуляторів.
- Гарантія 3 роки чи 200 000 км.
Максимальне заощадження
- Економічна витрата палива – близько 15,2 л на 100 км.
- Великий ресурс двигуна.
- Відповідність до стандарту Євро-5.
- Висока ремонтопридатність та низька вартість запасних частин та комплектуючих.
Схема асенізаторної надбудови

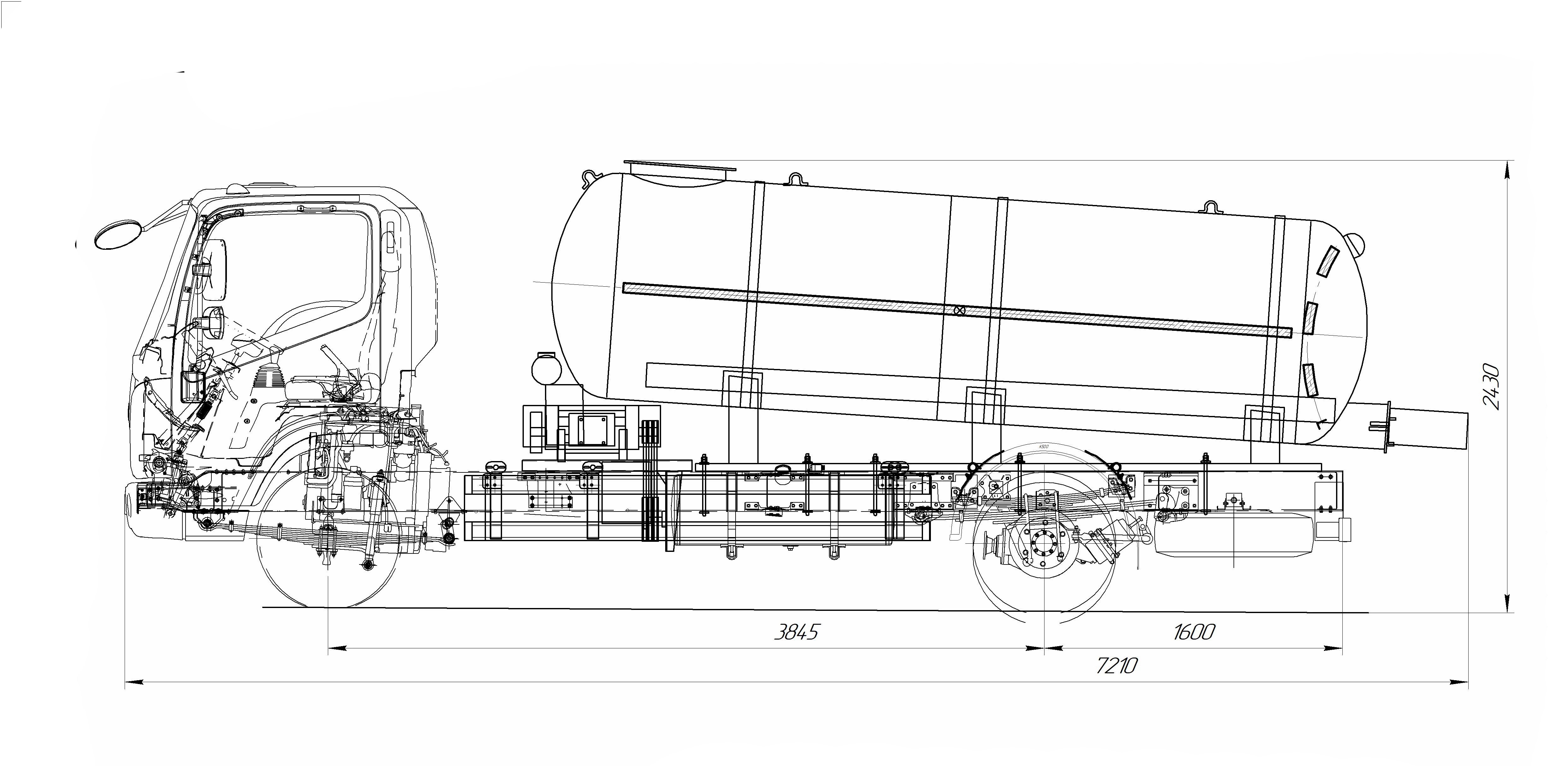

Креслення
Технічні характеристики асенізаційної надбудови :
|
Параметр |
Значення |
|
Базове шасі |
Jac N90 |
|
Місткість цистерни |
4 м3 |
|
Глибина викачки ями |
до 17 м. |
|
Продуктивність вакуумного насосу |
360 куб.м / год. |
|
Максимальне розрідження в цистерні |
0,085 МПа. |
|
Час наповнення цистерни |
3-6 хв. |
Технічні характеристики шасі Jac N90:
| Модель | Найменування | NORMAL | LONG SINGLE CABINE | LONG |
| Кабіна | Спальне місце | - | - | - |
| Двигун | Модель | ISF3.8s5168 (Евро-5) | ISF3.8s5168 (Евро-5) | ISF3.8s5168 (Евро-5) |
| Тип | Common Rail+SCR | Common Rail+SCR | Common Rail+SCR | |
| Об'єм | 3760 | 3760 | 3760 | |
| Максимальна потужність (к.с.) | 156/2600 (115кВ/2600об/хв) | 156/2600 (115кВ/2600об/хв) | 156/2600 (115кВ/2600об/хв) | |
| Максимальный крутящий момент (н/м) | 500/1200～1900 | 500/1200～1900 | 500/1200～1900 | |
| Трансмісія | КПП | механічна | механічна | механічна |
| Кількість ступеней | 6 | 6 | 6 | |
| Основні параметри | Габаритні розміри шасі ДхШхВ(мм) | 6990×2116×2300 | 7845×2116×2300 | 7845×2116×2300 |
| Колісна база(мм) | 3845 | 4475 | 4475 | |
| Колія(мм) | 1710/1650 | 1710/1650 | 1710/1650 | |
| Спорядженна маса шасі (кг) | 3110 | 3230 | 3250 | |
| Вантажність (кг) | 5920 | 5800 | 5780 | |
| Повна маса (кг) | 9030 | 9030 | 9030 | |
| Макс. допустиме навантаження на пер.вісь | 3100 | 3100 | 3100 | |
| Макс. допустиме навантаження на зад.вісь | 6400 | 6400 | 6400 | |
| Максимальна швидкість (км/год) | 110 | 110 | 110 | |
| Мінімальний кліренс (мм) | 160 | 160 | 160 | |
| Максимальний підйом що може бути подоланий (%) | 30 | 30 | 30 | |
| Мінімальний радіус повороту (м) | 7.5 | 9 | 9 | |
| Шини | 215/75R17.5 | 215/75R17.5 | 215/75R17.5 | |
| Паливний бак | 200L | 200L | 200L | |
| Аккумуляторні батареї | 120 А.ч (2 шт) 24В | 120 А.ч (2 шт) 24В | 120 А.ч (2 шт) 24В | |
| Гальмівна система | пневматична | пневматична | пневматична | |
