Вакуумна машина KST-14, що виготовлена з високоякісної конструкційної сталі 09Г2С, на шасі Ford Trucks 3333 з колісною формулою 6х4 призначена для вакуумного очищення вигрібних ям глибиною від 4,5 до 6.5 м і транспортування фекальних рідин до місця утилізації. Заповнення цистерни (з товщиною стінки від 4 до 8 мм) здійснюється під дією вакууму 0,85 МПа, звільнення цистерни відбувається самопливно або під тиском повітря від вакуумного насоса Jurop 124 потужністю 744м³/год протягом 7 хвилин.

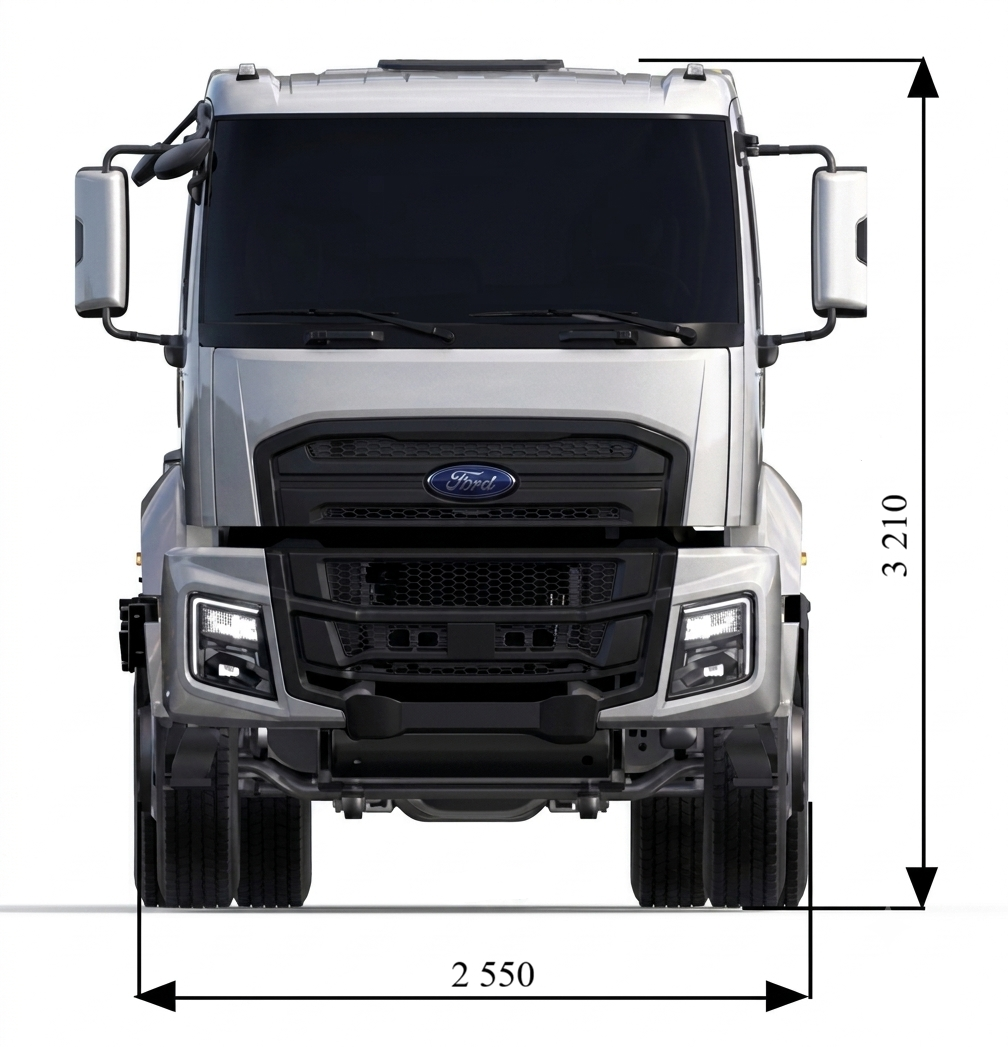

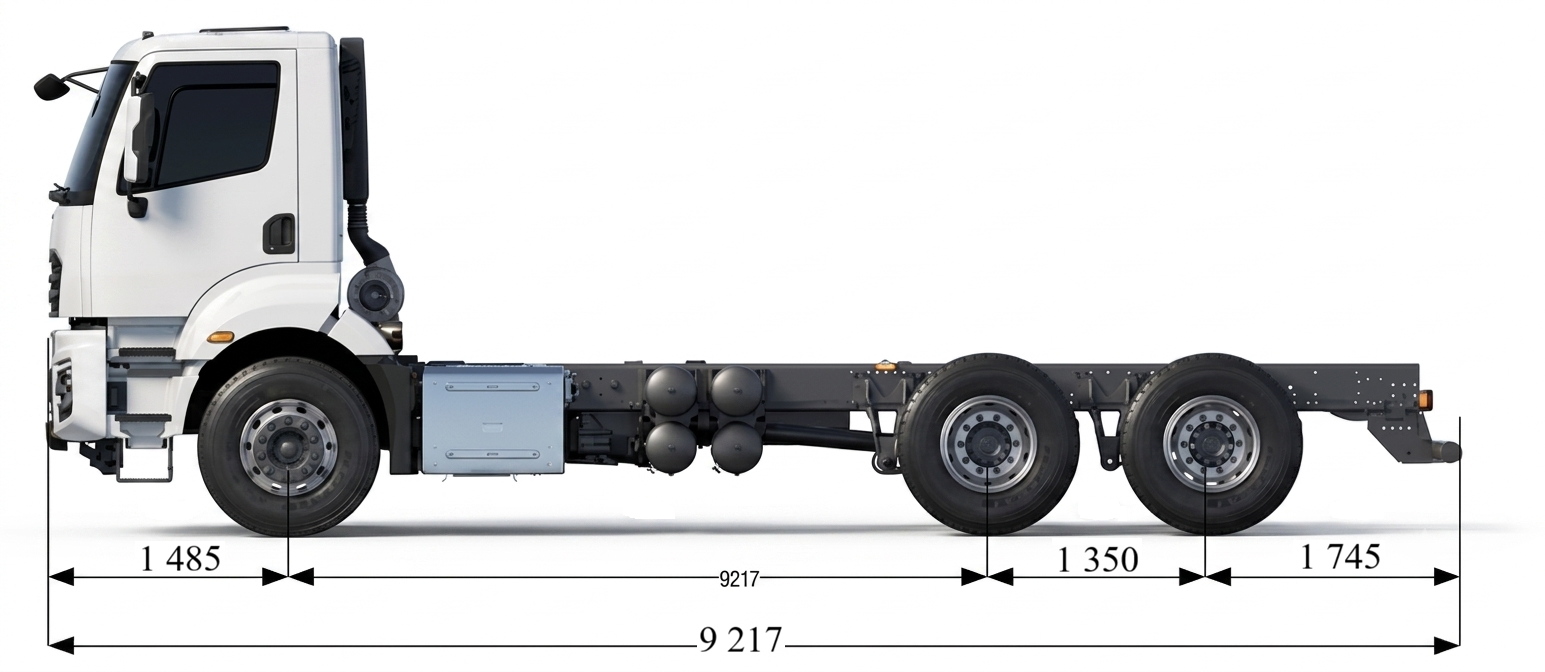

Креслення шасі

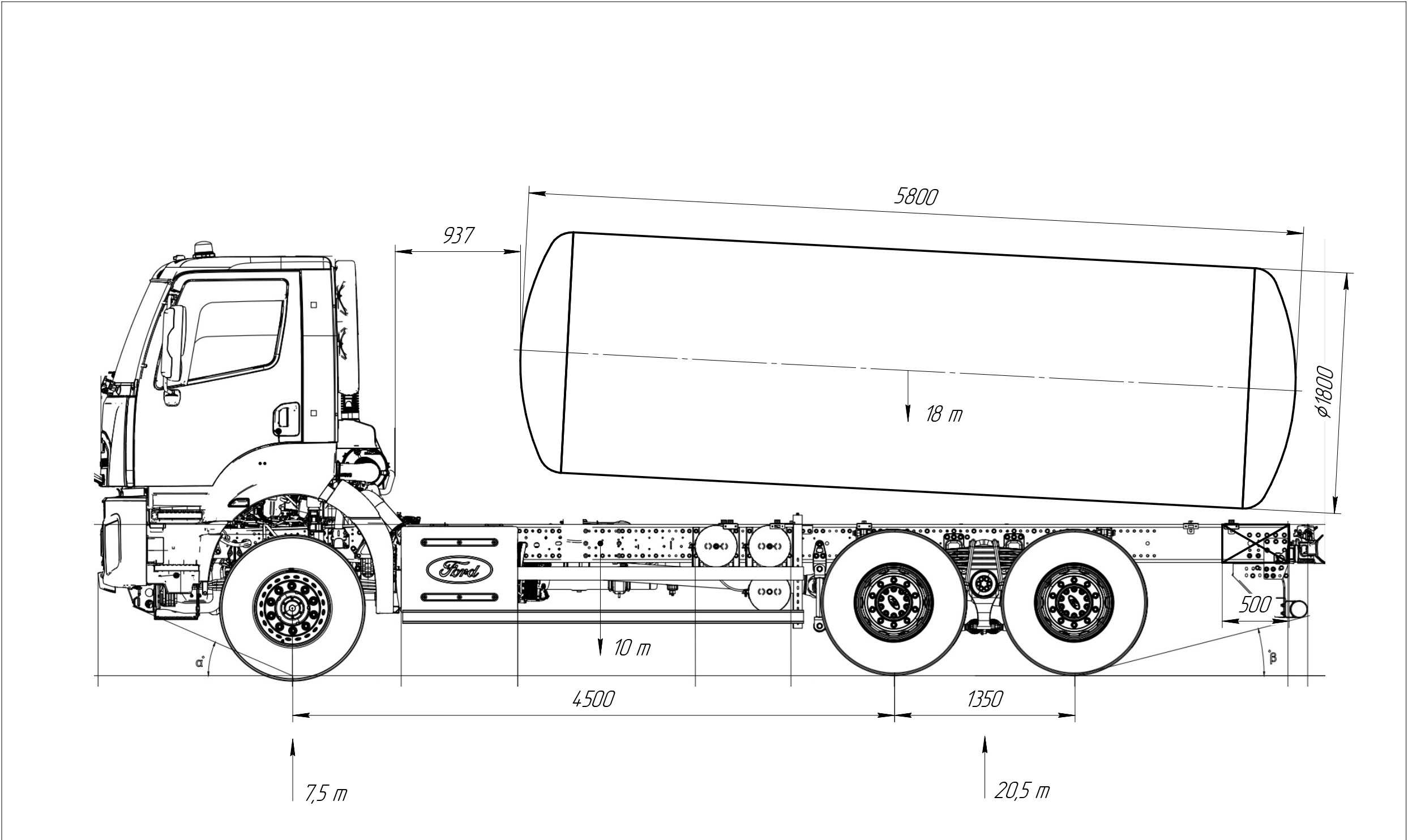

Креслення асенізатора


Опис
Вакуумна машина (або асенізатор) KST-14 на шасі Ford Trucks 3333 служить для забору і перевезення всіляких рідинних відходів, які не є вибухонебезпечними або горючими. Автомашина використовується в помірному кліматі, відповідна температура для експлуатації – від -20 і до + 40ºC. Вакуумна бочка виготовляється з товстої сталі, приблизно 4 мм. Ребра жорсткості всередині ємності не дозволяє цистерні деформуватися. Спочатку ємність грунтується, потім забарвлюється в різні кольори. Найчастіше бочка забарвлюється в червоний або рудий колір.
До складу спецобладнання входить:
-
Цистерна;
-
вакуумний насос з приводом;
-
сигнально-запобіжний пристрій;
-
трубопроводи вакуум-нагнітальної системи з краном;
-
приймальний люк зі всмоктувальним шлангом;
-
майданчики для обслуговування;
-
електрообладнання.
Вакуумна система включає:
-
4-х ходовий кран;
-
вакуумний насос;
-
систему трубопроводів.
На лінії всмоктування встановлений поплавцевий клапан, який монтується на кришці сигнально запобіжного пристрою і перекриває всмоктуючу лінію при наповненні цистерни, тим самим унеможливлює попадання відходів в насос.
Окрім цього на лінії всмоктування встановлений бачок проміжний, який призначений для збору конденсату, що утворюється під час заповнення цистерни відходами у всмоктуючій лінії.
У нагнітальній лінії насоса встановлений глушник, для зниження шуму при виході повітря з насоса.

Альтернативи шасі для встановлення надбудови

Чому варто обрати вакуумну машину KST-14?
Комунальна надбудова розроблена з урахуванням суворих умов експлуатації та великих навантажень. Головна перевага спецтехніки — збалансоване поєднання великого корисного об'єму та швидкісного викачування рідин з великої глибини.
Ключові переваги надбудови:
- Рекордна місткість резервуара: Цистерна об'ємом 14 кубічних метрів дозволяє за один рейс перевозити значні об'єми відходів. Це мінімізує витрати на паливо та скорочує кількість транспортних циклів до місця утилізації.
- Підвищена міцність корпусу: Бочка виготовлена з високоякісної конструкційної низьколегованої сталі марки 09Г2С з товщиною стінок до 8 мм. Внутрішні та зовнішні ребра жорсткості захищають цистерну від деформації під дією високого вакууму та гідроударів під час руху.
- Антикорозійний захист: Внутрішні поверхні резервуара проходять спеціальну обробку епоксидними та полімерними сумішами. Це надійно захищає метал від агресивного хімічного впливу стічних вод і фекальних мас.
Серце системи: Професійне вакуумне обладнання Jurop PN 124
Швидкість, глибина та стабільність роботи будь-якої асенізаторської машини залежать від її насосної станції. Модель KST-14 комплектується оригінальним італійським обладнанням преміумкласу.
Вакуумний пластинчасто-роторний насос Jurop PN 124 з повітряним охолодженням — це втілення європейської надійності. Він розрахований на тривалу роботу без перегріву та демонструє виняткові експлуатаційні показники:
- Продуктивність: Насос здатний перекачувати до 744 куб. м повітря за годину (12400 л/хв), що гарантує високу швидкість створення розрядження всередині резервуара.
- Швидкість заповнення: Завдяки створенню робочого вакууму до 0,085 МПа, повне завантаження гігантської цистерни об'ємом 14 м³ триває всього 7–8 хвилин.
- Ефективна глибина всмоктування: Потужність насоса Jurop PN 124 дозволяє підіймати рідини та рідкі шлами з глибини від 4,5 до 17 метрів (залежно від щільності мас та довжини підключених рукавів).
- Багаторівневий захист: Система оснащена запобіжними клапанами тиску та вакууму, а також механічним поплавцевим клапаном, який миттєво перекриває магістраль всмоктування у разі повного заповнення цистерни, виключаючи потрапляння нечистот у насос.
Надійний фундамент: Переваги шасі FORD TRUCKS 3333 DC 6x4
Вантажне шасі Ford Trucks 3333 DC створене для роботи у важких дорожніх та кліматичних умовах. Колісна формула 6x4 із двоскатним ошинуванням заднього тандему гарантує чудову прохідність на розмитих ґрунтових дорогах приватного сектору та будівельних майданчиків.
Технічний потенціал ходової частини:
- Двигун Ford Ecotorq (Євро-5): Турбодизельний мотор об'ємом 9.0 літрів видає потужність 330 к.с. та значний крутний момент у 1300 Нм вже на низьких обертах. Він відрізняється паливною економічністю та низьким рівнем шкідливих викидів.
- Витривала трансмісія: Механічна коробка передач із формулою швидкостей 9+1 дозволяє плавно дозувати потужність під час маневрування у затиснутих міських дворах.
- Ергономіка кабіни Day Cab: Кабіна водія обладнана 4-точковою пневматичною підвіскою, кондиціонером, круїз-контролем та регульованим сидінням на повітряній подушці. Це суттєво знижує стомлюваність екіпажу протягом робочої зміни.
- Електронна безпека: Гальмівна система з дисковими механізмами доповнена асистентами ABS, EBS, моторним гальмом-уповільнювачем (Intardader/Retarder) та системою допомоги при рушанні на підйомі (Hill Launch Assist).
Економічна ефективність для бізнесу та комунальних служб
Інвестиція у вакуумну машину KST-14 на базі FORD TRUCKS окупається у найкоротші терміни. Завдяки великому об'єму бочки (14 м³) та безвідмовному насосу Jurop PN 124, підприємство отримує:
- Збільшення кількості виконаних замовлень за одну зміну.
- Зниження витрат на амортизацію та сервісне обслуговування порівняно із застарілими аналогами.
- Доступність оригінальних запчастин завдяки розвиненій мережі сервісних центрів.
Цей автомобіль ідеально підходить для обслуговування великих промислових об'єктів, приватних житлових масивів, ОСББ, а також для роботи на міських очисних спорудах та водоканалах.
|
Найменування показника |
Значення |
|
Модель і найменування шасі |
FORD TRUCKS 3333 6x4 |
|
Тип привода робочих органів (вакуумний насос) |
Механічний |
|
Характеристика насоса: |
|
|
- продуктивність не менше |
744 м³/год. |
|
- розрідження, не менше |
0,085 МПа. |
|
Ємність технологічна, цистерни |
14 м³ |
|
Кількість обслуговуючого персоналу |
2 чол. |
|
Час наповнення цистерни |
7-10 хв. |
|
Максимальна глибина всмоктування, не менше |
4,5 м. |
|
Категорія / Параметр |
Значення |
|
Основні функції |
|
|
Тип транспортного засобу |
Дорожній вантажний автомобіль |
|
Вісь |
6х4 |
|
Викиди |
Євро 5 |
|
Тип кабіни |
Денна кабіна |
|
Колісна база (мм) |
4500 |
|
Двигун |
|
|
Тип |
Ecotorq 9 літрів |
|
Об'єм (куб. см) |
8974 |
|
Діаметр х хід поршня |
115 мм х 144 мм |
|
Потужність |
330 к.с. (243 кВт) при 1900 об/хв |
|
Крутний момент |
1300 Нм при 1200–1700 об/хв |
|
Ступінь стиснення |
17,6 : 1 |
|
Об'єм масляного бака |
30 |
|
Об'єм |
46 |
|
Коробка передач |
|
|
Сцеплення |
430 мм Однодискове |
|
Механічна коробка передач / Передаточні числа (1-а передача - 9-а передача) |
9+1 швидкість (9,40 - 0,75) |
|
Рульове управління |
|
|
Рульове управління |
Одноконтурна система з підсилювачем |
|
Шасі |
|
|
Товщина шасі |
10 мм з підсиленням |
|
Міцність шасі |
500 МПа |
|
Підвіска (передня/задня) |
Параболічні ресори / Параболічна тандемна підвіска |
|
Вісь |
Зменшення маточини |
|
Передаточне число моста |
4,87 |
|
Шини |
315/80 R 22,5 |
|
Колісний диск |
22,5 х 9 Сталеві |
|
Гальмівна система |
|
|
Гальма (Ø мм х мм довжина) |
430 х 45 - Дисковий гальмо Z-Cam Гальмівна система |
|
Гальмівна система |
Подвійний гальмівний контур - Блок обробки повітря з вбудованим масловіддільником і |
|
Потужність гальма двигуна |
макс. 180 кВт (на рівні двигуна) |
|
Електрична система |
|
|
Акумулятор |
225 А |
|
Генератор / стартер |
130 А / 6,5 кВт |
|
Резервуари |
|
|
Паливний бак |
350 л |
|
Параметр |
Значення / Розподіл по осях |
|
Розміри (мм) |
|
|
Передній звис |
1485 |
|
Колісна база |
4500 |
|
Загальна довжина |
9217 |
|
Відстань між центрами 2-ї та 3-ї коліс |
1350 |
|
Загальна довжина кабіни |
1827 |
|
Загальна висота автомобіля |
3210 |
|
Загальна ширина автомобіля (без дзеркал) |
2540 |
|
Ширина шасі |
770 |
|
Задній звис |
1745 |
|
Корисна довжина шасі |
672 |
|
Висота шасі - спереду |
1144 |
|
Висота шасі - ззаду |
1146 |
|
Кліренс - спереду |
37 |
|
Кліренс - ззаду |
258 |
|
Вага (кг) |
1. Вісь |
2. Вісь |
3. Вісь |
Загальна |
|
Технічно допустимі ваги |
8000 |
13400 |
13400 |
34800* |
|
Вага без навантаження |
4863 |
2263 |
2292 |
9418 |
|
Вантажопідйомність |
3137 |
11137 |
11108 |
24582 |
Особливості

Вакуумні насоси з повітряним охолодженням.
- Модель PNR поступається моделі PNE у зв'язку з охолодженням за допомогою повітряної ежекції, замість атмосферного повітря. Регульована ежекція повітря забезпечує ефективне охолодження, навіть під час використання насоса у важких умовах експлуатації (запатентована технологія).
- Модель 142 відсутня у версії PNE.
- Прямий привід із циліндричним валом діаметра або Ø1" 3/8.
- З редуктором при 540-1000 об/хв.
- Обертанням проти годинникової стрілки.
- П'ять лопатей з термостійкого параамідного синтетичного волокна; тангенціальне розташування знижує знос, пов'язаний з тертям, і забезпечує збільшення терміну служби насоса.
- Автоматичний безповоротний клапан на лінії всмоктування.
- Автоматичне змащування за допомогою об'ємного дозувального насоса. Задній бак (PNR/E 73-124). Бічний резервуар (PNR142). Мідні труби та фітинги.
Обертання за годинниковою стрілкою.
- Алюмінієві орієнтовані патрубки, на різні діаметри.
- З гідравлічним двигуном.
- Керування за допомогою двигуна внутрішнього згоряння, гідромотора або механічного приводу from a Power Take Off.
- Шків приводного ременя.
- Пневмопривід або гідропідсилювач на клапані, що перемикається, для тиску і розрідження.
- Система попередження про перегрів насоса.
Експлуатаційні хараткеристики насосу Jurop та схема Вакуумної системи.


Креслення вакуумного насосу Jurop в двох варіантах
№1 PNR/PNE Пряма передача

№2 NR/PNE Модифікація HDR / Привід із редуктором

Шумова потужність тільки насоса (без приводної трансмісії, блоку всмоктування, глушників)
RPM |
Вакуум-надлишковий тиск |
PNE 73-83 |
PNR 73-83 |
PNE 104-124 |
PNR 104-124 |
PNR 142 |
|
Номінальна швидкість |
вакуум 80% |
90 |
92 |
90 |
93 |
94 |
|
Δ press 600 миллібар |
103 |
103 |
104 |
104 |
105 |
Діаметр патрубків
|
Ø |
Регульованого патрубка |
Фіксованого патрубка |
|||||
|
PNR/E |
Ø76 |
Ø80 |
Ø100 |
Ø60 |
Ø76 |
Ø80 |
Ø100 |
|
73 |
• |
|
|
• |
• |
• |
|
|
83 |
• |
|
|
• |
• |
• |
|
|
104 |
• |
• |
• |
|
• |
• |
• |
|
124 |
• |
• |
• |
|
• |
• |
• |
|
142 |
|
• |
• |
|
|
• |
• |
