Автогідропідйомник ВІПО-56 на шасі МАЗ-6516С9 з колісною формулою 8х4 оснащений дизельним двигуном ЯМЗ-653.10 потужністю 420 к.с. Кут повороту люльки 150°. Робоча висота підйому, 56 м, не більше. Бічний виліт стріли становить 39 м. Коефіцієнт статичної стійкості 1.34.
Креслення
Автовишка
Шасі
Вантажовисотні характеристики
Опис
Підйомник автомобільний гідравлічний з робочою платформою «ВІПО-56-01». Гідравлічний повноповоротний підйомник, виконаний на автошасі МАЗ-6516С9 (8х4) від компанії "Київспецтех".
Конструкція робочого обладнання органу підйомника- телескопічна 4-х секційна стріла, поєднана з поворотною рамою і додатковим телескопічним трисекційним коліном. Призначений для підйому робітників з інструментами і матеріалами на висоту підйому до 56 метрів і максимальною вантажопідйомністю 450 кг.
При розробці конструкторської документації та виготовленні даного підйомника використовувалися матеріали і комплектуючі вузли провідних європейських виробників DOMEX, Moellr, IMPOL, CRAFT-bearings, WBF, Walvoil Hydraulic control system, Nimmet, BPE, Marchesini.
Металоконструкція стріли виготовлена з високоміцної конструкційної сталі фірми «DOMEX» (Швеція) з межею текучості 700 мПа.
Можливість монтажу на Шасі:
|
Базове шасі |
MAЗ 6516 |
|
Вантажопідйомність люльки, кг, не більше |
450 до 30м |
|
300 до 32м |
|
|
150 до 35м |
|
|
Площа люльки, м2 |
2,1±0,1 |
|
Максимальна кількість людей в люльці |
3 |
|
Кут повороту люльки, град, не більше |
150° |
|
Робоча висота підйому, м, не більше |
56 |
|
Виліт стріли, мм, не більше |
39000 |
|
Максимальна швидкість підйому люльки, м /с |
0,5 |
|
Максимальна транспортна швидкість , км/год |
70 |
|
Опорний контур, мм, не менше |
6600´8600 |
|
Максимальна реакція опори на лапи, кН |
116 |
|
Коефіцієнт статичної стійкості |
1,34 |
|
Кут повороту стріли, град, не більше |
360° |
|
Спосіб керування |
Електрогідравлічний |
|
Робочий тиск в гідросистемі, МПа |
20 |
|
Спосіб струмопідводу до підйомника |
Від електрообладнання базового шасі |
|

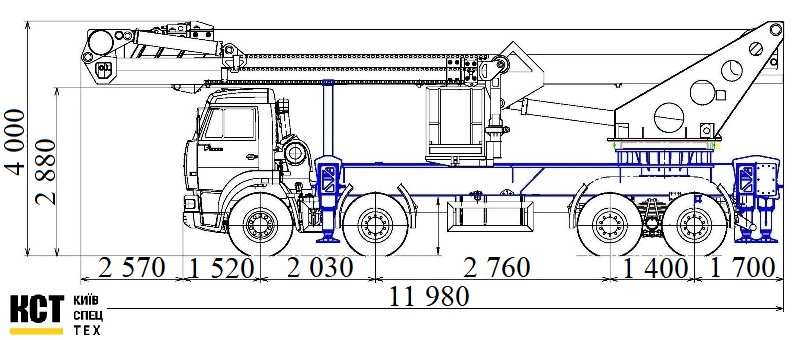

Габаритні розміри підйомника в транспортному положенні, мм, не більше: |
|
|
- довжина |
11980 |
|
- ширина |
2550 |
|
- висота |
4000 |

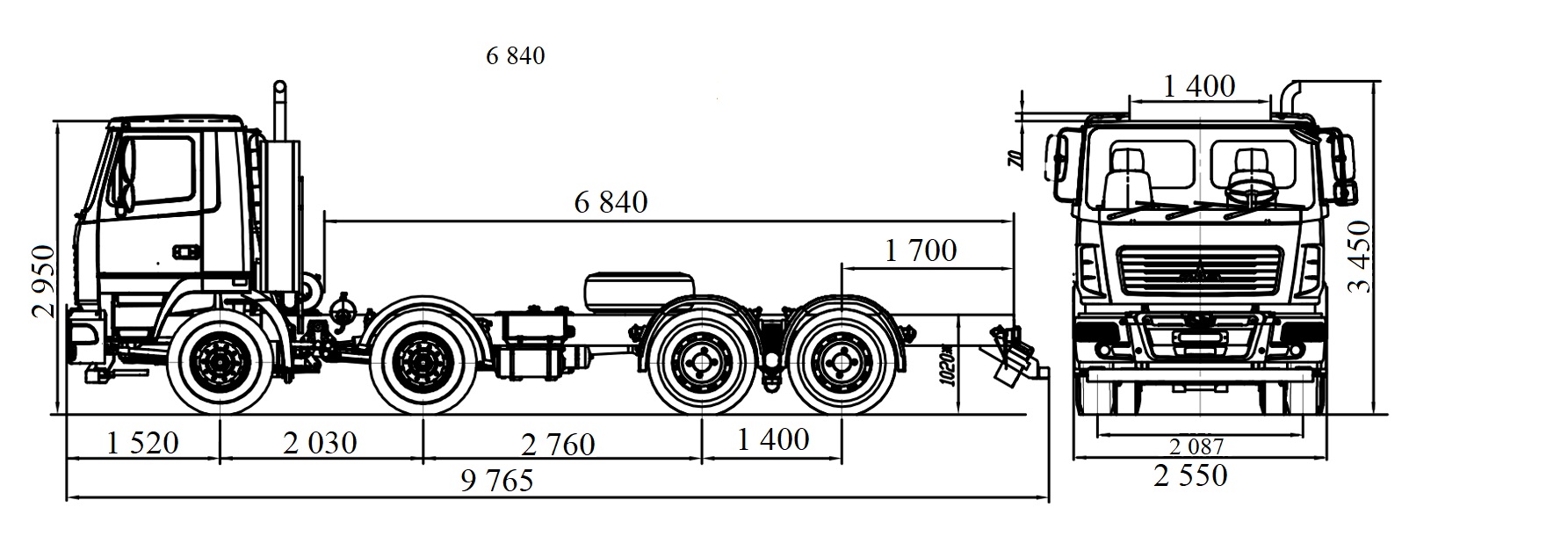

Автомобіль без платформи (шасі) МАЗ 6516С9-560-001 призначений під установку кранового обладнання з короткою кабіною типу 6418 з вирізом в даху.
Шасі МАЗ 6516 широко поширене в багатьох галузях господарства і промисловості завдяки своїй високій міцності, відмінній ремонтопридатності, низьким експлуатаційним витратам і доступною вартістю.
|
Модель |
МАЗ-6516С9-560-001 |
|
Колісна формула |
8х4 |
|
Повна маса автопоїзда, кг |
- |
|
Повна маса автомобіля, кг |
44000 |
|
Розподіл повної маси на передні осі, кг |
9000 + 9000 |
|
Розподіл повної маси на задню вісь, кг |
26000 |
|
База, мм |
2030 + 2760 + 1400 |
|
Монтажний розмір, мм |
6840 |
|
Задній звис, мм |
1700 |
|
Технічно допустима вантажопідйомність автомобіля, кг |
32550 |
|
Маса спорядженого автомобіля, кг |
11500 |
|
Модель двигуна |
ЯМЗ-653.10 за ліцензією Renault (Рено) |
|
екологічна норма |
Euro-5 |
|
Тип двигуна |
дизель, турбо |
|
Потужність двигуна, кВт (к.с.) |
310 (420) |
|
Максимальний крутний момент, Нм (кгс.м) |
2000 (204) |
|
Коробка передач |
ZF 16S2520TO |
|
Тип коробки передач |
механічна |
|
Число передач переднього ходу |
16 |
|
установка КОМ |
немає |
|
Передавальне число ведучого моста |
4,59 |
|
Тип коліс |
дискові |
|
Розмір шин |
315 / 80R22,5 |
|
Паливний бак, л |
300 |
|
Максимальна швидкість, км / год |
85 (з обмежувачем швидкості) |
|
Гальмівна система |
з АБС |
|
Тип кабіни |
мала 6418 рестайлінг без люка, без спальних місць |
|
ТСУ |
виделка |
|
Комплектація |
ПБС, НЖП, передній захисний пристрій. |
Особливості
Люлька
ВАРІАНТИ ВИКОНАННЯ ЛЮЛЬКИ:
- алюмінієва люлька
- сталева люлька
- Поворотна люлька ± 45 °
- Складна люлька (базова комплектація для стріли над кабіною)
Майданчик
Варіанти виконання Майданчики:
- алюмінієвий настил
- сталевий настил
- огорожа майданчика
Маячок
Проблискові маячки:
Підйомник може бути укомплектований проблисковими маячками
Фара шукач
Фара шукач
Підйомник може бути укомплектований фара шукачем
Розетки
розетки
Люлька підйомника може бути укомплектована розеткою
Ящик для інструментів
Ящики для інструментів
Підйомник може бути укомплектований ящиками для інструментів різних видів
Інвентарна підкладка
інвентарні підкладки
Підйомник може бути укомплектований інвентарними підкладками різних видів
Пульт
пульти
Підйомник може бути укомплектований виносним проводовим або дистанційним пультами
Ізоляція
ізоляція
На підйомнику може бути виконана ізоляція до 10 000В
Антикреш
Антикреш
Підйомник може бути укомплектований системою Антикреш (система, яка відстежує стан стріли, щодо кабіни автомобіля. Блокує роботу підйомника над кабіною, сигналізуючи оператору звуковою і світловою індикацією)
Бар’єр
бар'єр
Підйомник може бути укомплектований приладом захисту підйомника від небезпечного наближення до ліній електропередач "Бар'єр"
Кольорове виконання
Кольорове виконання
Підйомник може бути виконаний в різній колірній гаммі
Електричний аварійний насос
Електричний аварійний насос
Підйомник може бути укомплектований електричним аварійним насосом
