Автогідропідйомник ВІПО-36 на шасі КАМАЗ 43118 з колісною формулою 6х6 оснащений дизельним двигуном Cummins ISBe6,7 Е5 потужністю 300 к.с. Вантажопідйомність люльки, 300 кг, не більше. Кут повороту люльки, 90 град, не більше. Робоча висота підйому, 36 м, не більше. Бічний виліт стріли становить 21 м.

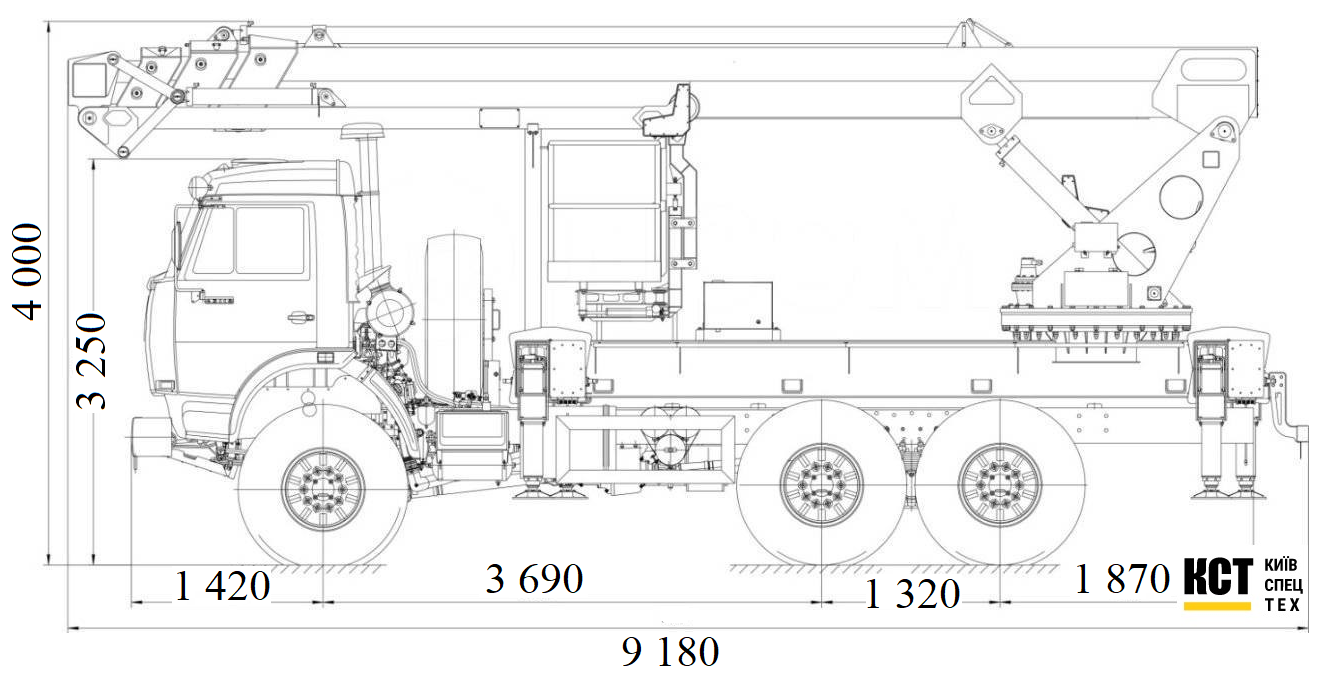

Креслення
Автовишка
Шасі
Вантажовисотні характеристики
Опис
Підйомник автомобільний гідравлічний з робочою платформою ВІПО-36-01 на базовому шасі КАМАЗ 43118 (6х6) від компанії "Київспецтех" - гідравлічний, телескопічний, повноповоротний підйомник призначений для підйому робітників з інструментами і матеріалами на висоту до 36 м для виробництва будівельних, монтажних, ремонтних та інших видів робіт.
Конструкція робочого органу підйомника - телескопічна 4-х секційна стріла поєднана з поворотною рамою і додатковим телескопічним коліном.
Максимальна вантажопідйомність становить 300 кг. Гідравлічна система забезпечує управління всіма механізмами з широким діапазоном регулювання швидкістю робочої операцій і виконання декількох операцій одночасно.
Можливість монтажу на Шасі:
|
Базове шасі |
КАМАЗ-43118 |
|
Вантажопідйомність люльки, кг, не більше |
300 |
|
Площа люльки, м2 |
1±0,1 |
|
Максимальна кількість людей в люльці |
2 |
|
Кут повороту люльки, град, не більше |
90°* |
|
Максимально допустиме ручне зусилля (створюване двома людьми в люльке), Н |
400 |
|
Робоча висота підйому, м, не більше |
36 |
|
Виліт стріли, мм, не більше |
20000+100 |
|
Максимальна швидкість підйому люльки, м /с |
0,5 |
|
База, мм, не більше |
3690+1320**** |
|
Колія коліс, мм, не більше |
2050** |
|
Дорожній просвіт, мм, не менше |
280** |
|
Максимальна транспортна швидкість , км/год |
70 |
|
Опорний контур, мм, не менше |
5100х5600 |
|
Максимальна реакція опори на лапи, кН |
130 |
|
Коефіцієнт статичної стійкості |
1,34 |
|
Кут повороту стріли, град, не більше |
360° |
|
Спосіб управління |
Електрогідравлічний |
|
Робочий тиск в гідросистемі, МПа |
18 |
|
Спосіб струмопідводу до підйомника |
Від електрообладнання базового шасі |
|
Повна маса підйомника, кг, не більше |
18050 |
|
Розподіл повної маси підйомника в транспортному положенні по осях, кг, не більше: |
|
|
- 1- вісь |
5420 |
|
- 2- вісь |
6315
|
|
-3-вісь |
6315 |
|
Маса підйомного обладнання, кг, не більше |
9300 |
|
Габаритні розміри підйомника в транспортному положенні, мм, не більше: |
|
|
- довжина |
9210±50 |
|
- ширина |
2500±20 |
|
- висота |
3980±20 |
|
КАМАЗ 43118 |
|
|
Тип транспортного засобу |
автомобільне шасі |
|
колісна формула |
6х6 |
|
ВАГОВІ параметри і НАВАНТАЖЕННЯ |
|
|
Повна маса автомобіля, кг |
21600 |
|
Споряджена маса автомобіля, кг |
8365 |
|
Вантажопідйомність, кг |
13235 |
|
Допустиме навантаження на передню вісь, кг |
4720 |
|
Допустиме навантаження на задню вісь, кг |
16880 |
|
ГАБАРИТНІ РОЗМІРИ |
|
|
Довжина, мм |
9145 |
|
Ширина, мм |
2500 |
|
Висота, мм |
3080 |
|
Міжосьова відстань, мм |
4400 |
|
Передній звис, мм |
1360 |
|
Задній звис, мм |
1870 |
|
Розмір шин |
425/85 R21 |
|
ПЛАТФОРМА |
|
|
Монтажна довжина рами, мм |
6100 |
|
КАБІНА |
|
|
Тип кабіни |
звичайна |
|
Спальне місце |
немає |
|
ДВИГУН |
|
|
Екологічний стандарт |
ЄВРО-5 |
|
Модель двигуна |
Cummins ISBe6,7 Е5 |
|
Потужність к.с. |
300 |
|
Паливна апаратура |
ТНВД BOSCH |
|
Обсяг паливного бака, л |
210 |
|
Трансмісія |
|
|
модель КПП |
КПZF 9 |
|
підвіска |
ресорна |
|
Міжколісне блокування |
є |
|
Передавальне відношення головної передачі |
7,22 |
Особливості
Люлька
ВАРІАНТИ ВИКОНАННЯ ЛЮЛЬКИ:
- алюмінієва люлька
- сталева люлька
- Поворотна люлька ± 45 °
- Складна люлька (базова комплектація для стріли над кабіною)
Майданчик
Варіанти виконання Майданчики:
- алюмінієвий настил
- сталевий настил
- огорожа майданчика
Маячок
Проблискові маячки:
Підйомник може бути укомплектований проблисковими маячками
Фара шукач
Фара шукач
Підйомник може бути укомплектований фара шукачем
Розетки
розетки
Люлька підйомника може бути укомплектована розеткою
Ящик для інструментів
Ящики для інструментів
Підйомник може бути укомплектований ящиками для інструментів різних видів
Інвентарна підкладка
інвентарні підкладки
Підйомник може бути укомплектований інвентарними підкладками різних видів
Пульт
пульти
Підйомник може бути укомплектований виносним проводовим або дистанційним пультами
Ізоляція
ізоляція
На підйомнику може бути виконана ізоляція до 10 000В
Антикреш
Антикреш
Підйомник може бути укомплектований системою Антикреш (система, яка відстежує стан стріли, щодо кабіни автомобіля. Блокує роботу підйомника над кабіною, сигналізуючи оператору звуковою і світловою індикацією)
Бар’єр
бар'єр
Підйомник може бути укомплектований приладом захисту підйомника від небезпечного наближення до ліній електропередач "Бар'єр"
Кольорове виконання
Кольорове виконання
Підйомник може бути виконаний в різній колірній гаммі
Електричний аварійний насос
Електричний аварійний насос
Підйомник може бути укомплектований електричним аварійним насосом
