Автогідропідйомник ВІПО-32 на шасі МАЗ з колісною формулою 4х4 оснащений дизельним двигуном ЯМЗ-65872 потужністю 330 к.с. Вантажопідйомність люльки становить не більше 300 кг. Кут повороту люльки 45 градусів. Висота підйому становить 32 м. Бічний виліт стріли 21 м. Максимальна швидкість підйому люльки, 0.5 м /с. Кут повороту стріли 360 градусів.

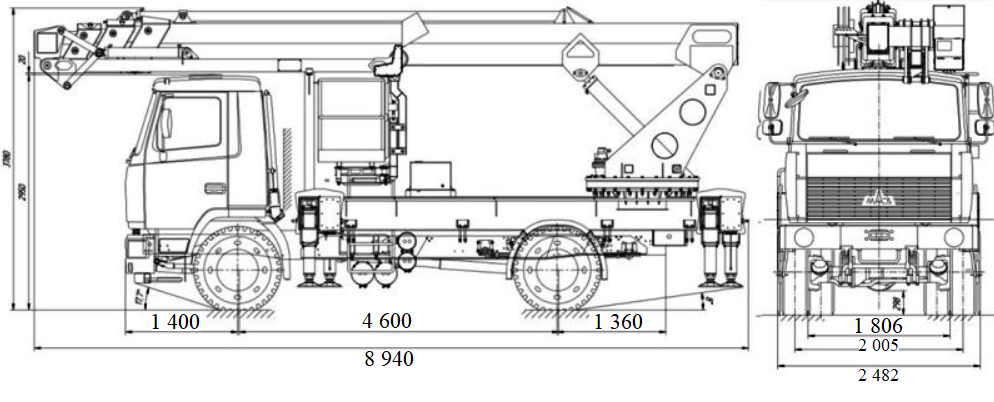

Креслення
Автовишка

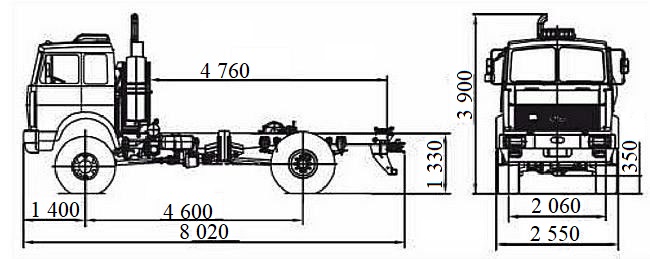

Шасі
Опис
Підйомник автомобільний гідравлічний з робочою платформою ВІПО- 32-01 на базовому шасі МАЗ 5316Х5 (4х4) від компанії "Київспецтех" - гідравлічний, телескопічний, повноповоротний підйомник розроблений для підйому робітників з інструментами і матеріалами на висоту до 32 м для виконання висотних, електромонтажних та рекламних робіт в важкодоступній місцевості.
Автомобіль-шасі (середньотоннажний) повнопривідний МАЗ-5316Х5, з колісною формулою 4х4 (два ведучих моста з МОБ і МКБ), на односхилій ошиновці, призначений для монтажу різного спеціалізованого обладнання та експлуатації в важких дорожніх і суворих кліматичних умовах, можливе використання в складі автопоїзда.
Відмінною особливістю автомобілів МАЗ є: надійність, комфортабельні умови роботи у водія, низькі експлуатаційні витрати, швидка окупність, сучасний дизайн, великий вибір моделей і комплектацій, застосування вузлів і агрегатів світових виробників автомобільних компонентів.
Особливості
- Конструкція робочого органу підйомника - телескопічна 4-х секційна стріла сполучена з поворотною рамою і додатковим коліном. Максимальна вантажопідйомність складає 300 кг і виліт 21.0 м.
- Гідравлічна система забезпечує управління усіма механізмами з широким діапазоном регулювання швидкістю робочих операцій і виконання декількох операцій одночасно.
- При розробці конструкторської документації і виготовленні цього підйомника використовувалися матеріали і комплектуючі вузли провідних європейських виробників DOMEX, Moellr, IMPOL, CRAFT-bearings, WBF, Walvoil Hydraulic control system, Nimmet, BPE, Marchesini , атакож російських виробників НПП Резонанс.
- Металоконструкція стріли виготовлена з високоміцної конструкційної сталі фірми "DOMEX" (Швеція) з межею текучості 700 мПа.
- Система орієнтації люльки в горизонтальному положенні включає гідравлічну станцію HF 1830-4,0 - SW (Швеція) і блок управління БУГ45.1 виробництва ТОВ НПП "Резонанс".
- Система безпеки управління і контролю СБУК310.20-20.51 виробництва ТОВ НПП "Резонанс".
Можливість монтажу на Шасі:
|
Базове шасі |
МАЗ 5316Х5 (4х4) |
|
Вантажопідйомність люльки, кг, не більше |
300 |
|
Площа люльки, м2 |
1,2±0,1 |
|
Максимальна кількість людей в люльці |
2 |
|
Кут повороту люльки, град, не більше |
45* |
|
Максимально допустиме ручне зусилля (створюване двома людьми в люльке), Н |
400 |
|
Робоча висота підйому, м, не більше |
32 |
|
Виліт стріли, мм, не більше |
19000+300 |
|
Максимальна швидкість підйому люльки, м /с |
0,5 |
|
Опорний контур, мм, не менше |
5060´5600 |
|
Максимальна реакція опори на лапи, кН |
116 |
|
Коефіцієнт статичної стійкості |
1,34 |
|
Кут повороту стріли, град, не більше |
360° |
|
Спосіб управління |
Електрогідравлічний |
|
Робочий тиск в гідросистемі, МПа |
16 |
|
Спосіб струмопідводу до підйомника |
Від електрообладнання базового шасі |
|
Повна маса підйомника, кг, не більше |
17500 |
|
Розподіл повної маси підйомника в транспортному положенні по осях, кг, не більше: |
|
|
- 1- вісь |
7500 |
|
- 2- вісь |
10000 |
|
Маса підйомного обладнання, кг, не більше |
8300 |
|
Габаритні розміри підйомника в транспортному положенні (рисунок 3), мм, не більше: |
|
|
- довжина |
9200±50 |
|
- ширина |
2500±50 |
|
- висота |
3950±50 |
|
Колісна формула |
4х4 |
|
Колісна база, мм |
4600 |
|
Тип кузова |
шасі |
|
Габарити, мм (довжина / ширина / висота) |
8020/2550/3900 |
|
Модель двигуна |
ЯМЗ-65872 |
|
Потужність двигуна, кВт (к.с.) |
243 (330) |
|
екологічна норма |
EURO-5 |
|
Паливний бак, л |
500 |
|
КПП |
ЯМЗ-239 |
|
Тип КПП |
механічна |
|
Кількість передачі вперед / назад |
9 |
|
Розмір шин |
16,00R20 |
|
ABS / ASR |
ABS |
|
Тип кабіни |
велика 6422, 1 спальне місце |
Особливості
Люлька
ВАРІАНТИ ВИКОНАННЯ ЛЮЛЬКИ:
- алюмінієва люлька
- сталева люлька
- Поворотна люлька ± 45 °
- Складна люлька (базова комплектація для стріли над кабіною)
Майданчик
Варіанти виконання Майданчиків:
- алюмінієвий настил
- сталевий настил
- огорожа майданчика
Маячок
Проблискові маячки:
Підйомник може бути укомплектований проблисковими маячками
Фара шукач
Фара шукач
Підйомник може бути укомплектований фара шукачем
Розетки
розетки
Люлька підйомника може бути укомплектована розеткою
Ящик для інструментів
Ящики для інструментів
Підйомник може бути укомплектований ящиками для інструментів різних видів
Інвентарна підкладка
інвентарні підкладки
Підйомник може бути укомплектований інвентарними підкладками різних видів
Пульт
пульти
Підйомник може бути укомплектований виносним проводовим або дистанційним пультами
Ізоляція
ізоляція
На підйомнику може бути виконана ізоляція до 10 000В
Антикреш
Антикреш
Підйомник може бути укомплектований системою Антикреш (система, яка відстежує стан стріли, щодо кабіни автомобіля. Блокує роботу підйомника над кабіною, сигналізуючи оператору звуковою і світловою індикацією)
Бар’єр
бар'єр
Підйомник може бути укомплектований приладом захисту підйомника від небезпечного наближення до ліній електропередач "Бар'єр"
Кольорове виконання
Кольорове виконання
Підйомник може бути виконаний в різній колірній гаммі
Електричний аварійний насос
Електричний аварійний насос
Підйомник може бути укомплектований електричним аварійним насосом
