Муловсмоктувальна машина КСТ-9 на шасі Foton Auman BJ 1186

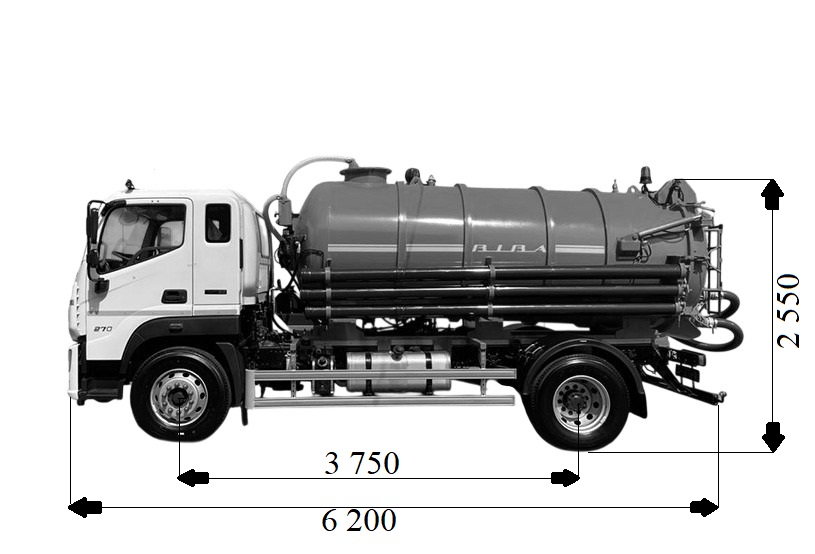

Креслення

Опис

До складу спеціального обладнання входять:

• цистерна,

• вакуумний насос з приводом,

• всмоктувальна стріла, гідравлічна,

• пневматична та електрична системи і додаткове обладнання.

• Керування всмоктувальною стрілою ведеться з дистанційного пульта управління.

Вивантаження мулу проводиться перекиданням цистерни.

Наповнення цистерни рідкими відходами здійснюється шляхом створення в цистерні розрідження. При досягненні граничного рівня заповнення цистерни сигнально-запобіжний пристрій автоматично зупиняє двигун (на дизельних машинах подається звуковий сигнал). Звільнення цистерни здійснюється, як самопливом, так і під тиском.

Переваги:

• можливість управління робочим процесом здійснюється з дистанційного пульту, що дає можливість виконання робіт на значній відстані машини від колодязів або відстійників через можливі перешкоди;

• вивантаження мулу з цистерни здійснюється самоскидним способом;

• всмоктувальні рукави виготовлені з сучасного високоякісного матеріалу, що забезпечує довговічну і надійну роботу;

• для візуального спостереження за наповненням цистерни є оглядові вікна;

• спеціальні ущільнюючі гумові профілі забезпечують відмінну герметизацію  цистерни.

Товщина металу бочки 5 мм.

Товщина денця бочки не менше 6 мм.

Всередині цистерни  на дно встановлено жолоб з нержавіючої сталі  для полегшення вивантаження мулистих мас .

Робочий сектор стріли , не більше 300 градусів.

Глибина всмоктування не менше 6 метрів ,від прийомного люку. Для збільшення глибини всмоктування до 16 метрів  застосовується метод барботажу (спеціальний мундштук).

Заднє дно відкривається, для вивантаження мулистих мас ,гідравлічне , замки –гідравлічні.

Для вивантаження , кут підйому цистерни ,не менше 45 град.

Завдяки комплектних металевих подовжувачів стріли (2,5м -1шт та 1,25м-2шт) є можливість розмиву  злежаних мулистих  відкладень , для більш ефективного чищення ям, колодязів.

Є можливість зливу мулистої води через стрілу з метою полегшеного транспортування мулистих мас до місця вивантаження.

Подовжувачі для мулососу металеві 2,5м-1шт.  1,25м -2шт.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ НАСОСУ

Вакуумні насоси з повітряним охолодженням.

- Модель PNR поступається моделі PNE у зв'язку з охолодженням за допомогою повітряної ежекції, замість атмосферного повітря. Регульована ежекція повітря забезпечує ефективне охолодження, навіть під час використання насоса у важких умовах експлуатації (запатентована технологія).

- Модель 142 відсутня у версії PNE.

- Прямий привід із циліндричним валом діаметра або Ø1" 3/8.

- З редуктором при 540-1000 об/хв.

- Обертанням проти годинникової стрілки.

- П'ять лопатей з термостійкого парамідного синтетичного волокна; тангенціальне розташування знижує знос, пов'язаний з тертям, і забезпечує збільшення терміну служби насоса.

- Автоматичний безповоротний клапан на лінії всмоктування.

- Автоматичне змащування за допомогою об'ємного дозувального насоса. Задній бак (PNR/E 73-124). Бічний резервуар (PNR142). Мідні труби та фітинги.

Обертання за годинниковою стрілкою.

- Алюмінієві орієнтовані патрубки, на різні діаметри.

- З гідравлічним двигуном.

- Керування за допомогою двигуна внутрішнього згоряння, гідромотора або механічного приводу from a Power Take Off.

- Шків приводного ременя.

- Пневмопривід або гідропідсилювач на клапані, що перемикається, для тиску і розрідження.

- Система попередження про перегрів насоса.
