Мулососна машина KOB-9 (4х2) від компанії Київспецтех це машина вакуумна спеціальна машина середнього класу з корисним об'ємом цистерни 9 м3 на спеціальному шасі FOTONDAIMLER. Призначений для механізованого очищення чищення колодязів вакуумним методом, викачування мулу з каналізаційної та зливової системи і транспортуванні відкачанного вмісту до місця зливу.

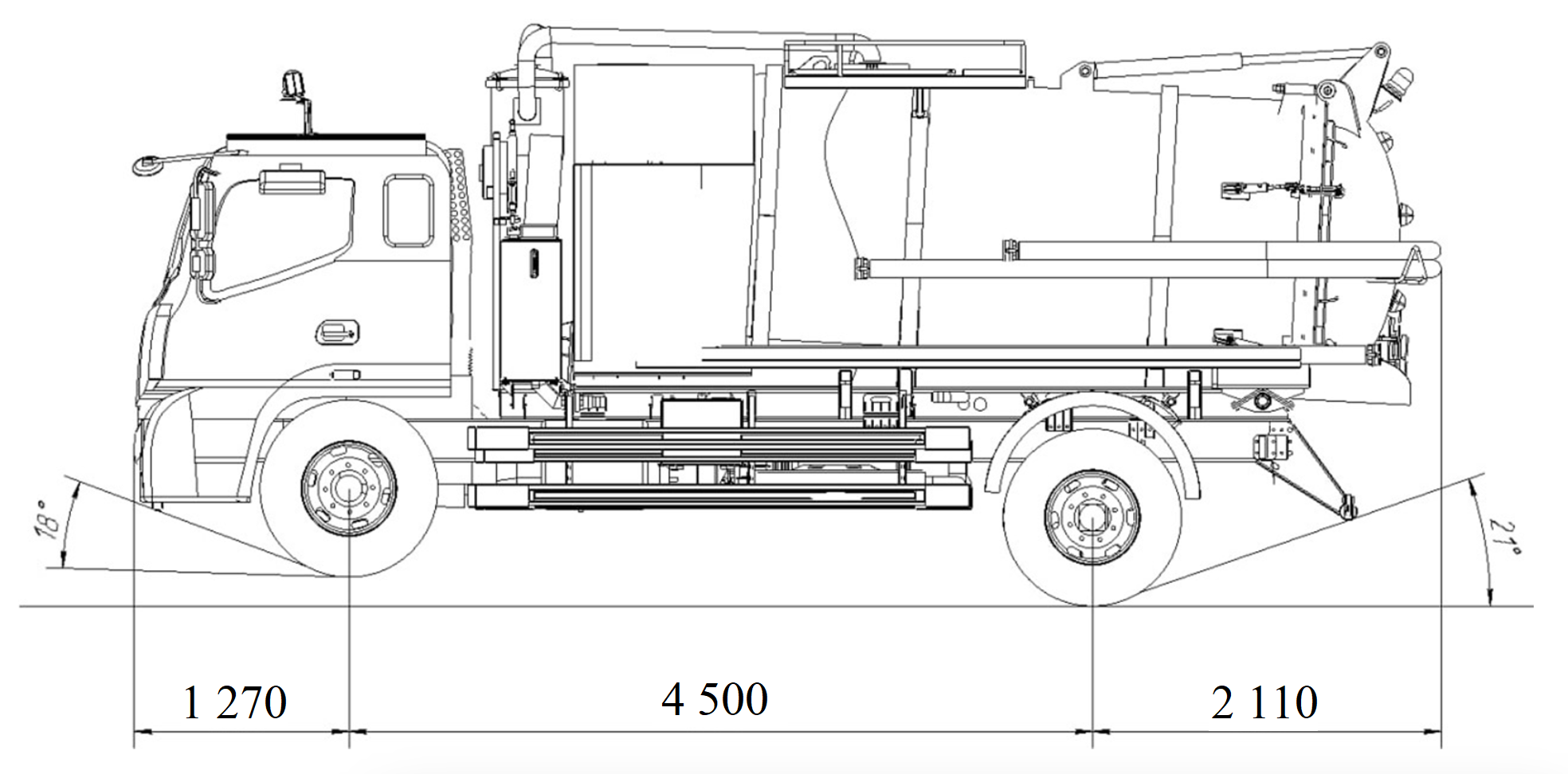

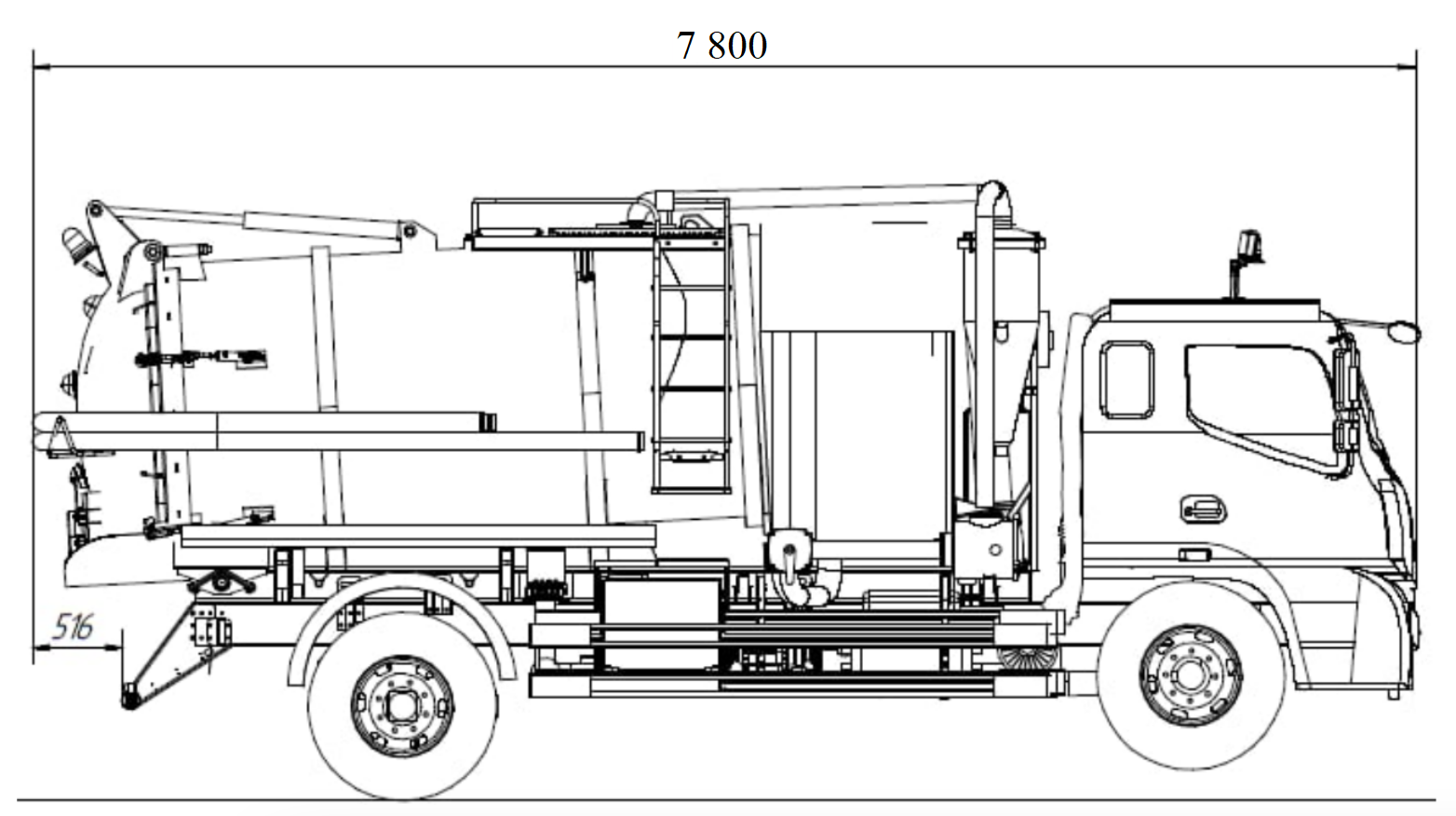

Креслення
Опис
Мулососна машина KOB-9 комплектується цистерною, вакуумним насосом з електроприводом, сучасної гідравлікою і пневматичними механізмами, має надійну електросистему і велика кількість додаткових опцій. Управління роботою всмоктуючої стріли проводиться дистанційно за допомогою пульта. Метод вивантаження мулу - автоматичний привід перекидання цистерни
Ілососна машина KOB-9 (4х2) від компанії Київспецтех це машина вакуумна спеціальна машина середнього класу з корисним об'ємом цистерни 9 м3 на спеціальному повнопривідному шасі FOTONDAIMLER. Призначений для механізованого очищення чищення колодязів вакуумним методом, завантаження мулу з каналізаційної та зливової системи та транспортування відкачаного вмісту до місця зливу. Ілососна машина KOB-9 Кобальт комплектується цистерною, вакуумним насосом з електроприводом, сучасною гідравлікою та пневматичними механізмами, має надійну електросистему та велику кількість додаткових опцій. Управління роботою стріли, що всмоктує, проводиться Об'єм цистерни 9 м куб. Продуктивність вакуумного насоса 3100 м³/год. Глибина викачування ями 5-8 м дистанційно за допомогою пульта.
|
Характеристика |
Показники |
|
Модель ТЗ |
KOB-9 |
|
Тип ТЗ |
Вакуумна машина Мулосос |
|
Бренд шасі |
FOTONDAIMLER |
|
Суббренд шасі |
AUMARK |
|
Головні параметри і величини |
|
|
Розміри ТС |
7450×2400×3800 мм |
|
обсяг цистерни |
10 м3 |
|
Гідравлічна система |
Автоматична система |
|
продуктивність насоса |
3100 м³ / год (Kaiser) |
|
колісна формула |
4 × 2 |
|
Кліренс |
≥255 мм. |
|
Вагові параметри |
|
|
Споряджена маса ТЗ |
8 000 кг. |
|
Кількість місць |
3 |
|
Повна маса |
21500 кг. |
|
Головні параметри і характеристики |
|
|
Макс. швидкість |
95 км/год |
|
Кут підйому, не менш |
≥38% |
|
Витрата Палива лінійний |
При 4х2=25л/100км л/100км |
|
Мінімальний радіус повороту |
8 м. |
|
Двигун |
|
|
Модель |
Cummins, рядний, турбований ISD6.7-210 |
|
Номінальна потужність |
155/2400 (156л.с.) кВт 1 |
|
Макс. момент |
700/ (1200～1300) Нм/-1 |
|
КПП |
|
|
Модель |
EATON-FAST 6J95TA , 6+1 Механічна |
|
Передавальні числа |
Ⅰ: 6.515 Ⅱ: 3.917 Ⅲ: 2.346 Ⅳ: 1.492 Ⅴ: 1.000 Ⅵ: 0.814 R: 6.061 |
|
Передній міст |
STEYR керований |
|
Задній міст |
STEYR з подвійним редуктором приводний |
|
Електроживлення |
|
|
Напруга |
24V |
|
Акумулятори |
150AH*2 В/А год |
Особливості
Клапан запобіжний КО-503
Клапан запобіжний КО-503 встановлюється в кришку СПУ цистерни і призначений для регулювання надлишкового тиску в цистерні.
Перед початком експлуатації необхідно перевірити працездатність запобіжного клапана на обмеження надлишкового тиску та тиску розрядження у цистерні. Запобіжний клапан, зображений на малюнку 8, на заводі відрегульований на надлишковий тиск 0,03+0,01 МПа (0,3+0,1 кгс/см 2) і розрядження 0,08МПа (0,8 кгс/см2).
Перевірку працездатності запобіжного клапана починайте з регулювання клапана розрядження, для цього:
- встановіть на всмоктувальній трубі вакуум-нагнітальної системи мановакууометр;
- закрийте приймальний лючок;
- послабте контргайку поз. 6 згідно з малюнком 8 на запобіжному клапані;
- виверніть заглушку і зніміть пружину 2;
- запустіть двигун;
- вімкніть вакуумний насос і встановіть частоту обертання насоса 1450 об/хв;
- встановіть важіль 4-х ходового крана в положення «всмоктування»;
- гайками поз. 8 відрегулюйте пружину поз. 3 за показанням мановакууометра на розрядження 0,08 МПа (0,8 кгс/см2);
У міру зношування внутрішньої поверхні цистерни через 4 роки експлуатації машини знижуйте налаштування клапана на 0,01 МПа (0,1 кгс/см2) після кожного року експлуатації, щоб уникнути деформації цистерни.
Для перевірки клапана тиску необхідно:
- встановити пружину 2;
- встановити заглушку 1;
- наповнити цистерну водою до автоматичної зупинки двигуна або звукового сигналу сигнально-запобіжного пристрою;
- закрити лючок;
- вимкнути сигнально-запобіжний пристрій та вакуумний насос;
- встановити важіль 4-х ходового крана в положення «нагнітання»;
- запустити двигун;
- включити вакуумний насос і встановити частоту обертання валу насоса 1450 об /хв, при цьому надлишковий тиск у цистерні за показанням манометра має бути 0,03-0,04 МПа (0,3-0,4 кгс/см2). У разі перевищення тиску слід відрегулювати запобіжний клапан пружиною 2 Рис. 8. Для цього, повертаючи заглушку 1, встановити необхідний тиск.
1-заглушка, 2,3-пружини, 4-корпус, 5-шайба, 6-контргайка,
7 корпус корпусу, 8 гайка.
-
Витрата палива 25л / 100км
-
Обсяг цистерни мулистих відходів: 9 м3
-
Насос водокільцевий: KAISER MORO, Італія
-
Потужність: 81кВт
-
Глибина всмоктування: 8000 мм,
-
Глибина всмоктування не менше 8 метрів,від прийомного люку. Для збільшення глибини всмоктування до 16 метрів,застосовується метод барботажу (спеціальний мудштук)
-
Розрядження в цистерні: не менше 0.08 МПа;
-
Привід від ЦРОМ-Гидромуфта-Гидропривод-НВ
-
Гідросистема: Італія
-
Стріла на дистанційному управлінні (ДУ)
-
Вивантаження цистерни, самосвальная, задня
-
Гідравлічний підйом цистерни і денця
-
Рукав для всмоктування Ø 100мм
-
Довжина рукава: 3м * 4шт = 12м
-
Замки Camlock Ø 100мм
-
Заднє еліптичне денце має три затвора Ø100мм і
-
3 рівня наповнення цистерни
-
Денце переднє і заднє: Ø 1600 мм / Стінка 8мм
-
Робоча стінка обичайки цистерни: 6мм
-
Сталь цистерни: 09Г2С-14
-
Набір спеціального інструменту
-
Бак для води з підігрівом: 500л
-
Регульований Розмивочна пістолет
-
Двигун: Cummins, рядний, турбований
-
ISD6.7-210 (155кВт / 2400)
-
КПП: EATON-FAST 6J95TA механіка 6 + 1
-
Передній міст: STEYR керований
-
Задній міст: STEYR з подвійним редуктором приводний
-
Блокування міжосьового диференціала ASR
-
Гальмівна система: Wabco c ABS, гірські гальма
-
Шини: 10.00R20, ПчГП 5.55, Швидкість: 95км / год
-
Кабіна: S-2200 Lux, на три місця + спальне місце
-
кондиціонер
-
Магнітола + колонки
-
Камера заднього виду
-
Робоче освітлення прожектора LED
-
Аварійний маячок LED
-
Стрілочні покажчики LED
-
Габарити ТЗ, мм: 7450 × 2400 × 3800
-
Власна маса ТЗ: 8 000 кг
