Муловсмоктувальна машина 8 м3 на шасі DAF

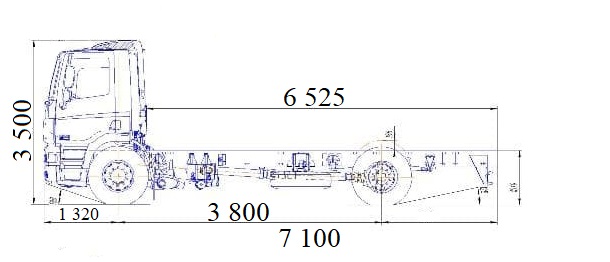

Креслення

Опис

Ця спецтехніка — це поєднання передових європейських технологій шасі DAF та потужного вакуумного обладнання, розробленого для найскладніших завдань з очищення міських комунікацій, промислових резервуарів та систем зливової каналізації.

Завдяки об’єму цистерни 8 кубічних метрів, машина забезпечує ідеальний баланс між продуктивністю та маневровістю в умовах щільної міської забудови.

До складу спеціального обладнання входять:

• цистерна,

• вакуумний насос з приводом,

• всмоктуюча стріла, гідравлічна,

• пневматична та електрична системи і додаткове обладнання.

Управління всмоктуючої стрілою ведеться з дистанційного пульта управління.
Вивантаження мулу проводиться перекиданням цистерни.
Наповнення цистерни рідкими відходами здійснюється шляхом створення в цистерні розрідження. При досягненні граничного рівня заповнення цистерни сигнально-запобіжний пристрій автоматично зупиняє двигун (на дизельних машинах подається звуковий сигнал).
Звільнення цистерни здійснюється як самопливом, так і під тиском.

Переваги:

• можливість управління робочим процесом здійснюється з дистанційного пульту, що дає можливість виконання робіт на значній відстані машини від колодязів або відстійників через можливі перешкоди;

• вивантаження мулу з цистерни здійснюється самоскидним способом;

• всмоктувальні рукави виготовлені з сучасного високоякісного матеріалу, що забезпечує довговічну і надійну роботу;

• для візуального спостереження за наповненням цистерни є оглядові вікна;

• спеціальні ущільнюючі гумові профілі забезпечують відмінну герметизцію цистерни.

Детальні фото цистерни

Характеристики та опис обладнання:

1. Товщина металу бочки 5 мм.

2. Товщина дна бочки не менше 5 мм.

3. Всередині цистерни  на дно встановлено жолоб з нержавіючої сталі 2мм. для полегшення вивантаження мулу.

4. Робочий сектор стріли , не більше 300 градусів.

5. Глибина всмоктування не менше 6 метрів ,від прийомного люку. Для збільшення глибини всмоктування до 16 метрів  застосовується метод барботажу (спеціальний мундштук).

6. Відкривне заднє дно , для вигрузки ілових мас, гідравлічне .

7. Для вигрузки , кут підйому цистерни ,не менше 45 град.

8. Завдяки комплектних металевих подовжувачів стріли (2,5м -1шт та 1,25м-2шт) є можливість розмиву  злежавшихся ілових відкладень , для більш ефективного чищення ям, колодців.

9. Є можливість зливу ілової води через стрілу з метою полегшеного транспортування ілових мас до місця вигрузки.

10. Рукав для Ілососу DN100 , L-8м.

11. Подовжувачі для ілососу металеві 2,5м-1шт   1,25м-2шт.
