Муловідсмоктувальна машина KСT-12 з об'ємом цистерни 12 м³, виготовлена з високоякісної конструкційної сталі 09Г2С, на шасі RENAULT К440 з колісною формулою 6х4 призначена для вакуумного очищення колодязів, зливової та каналізаційної мереж від мулу та його транспортування до місця вивантаження. Вивантаження мулу здійснюється перекиданням цистерни. Звільнення цистерни відбувається самопливом або під тиском повітря від вакуумного насоса Jurop потужністю 852 м3/год протягом 7 хвилин.

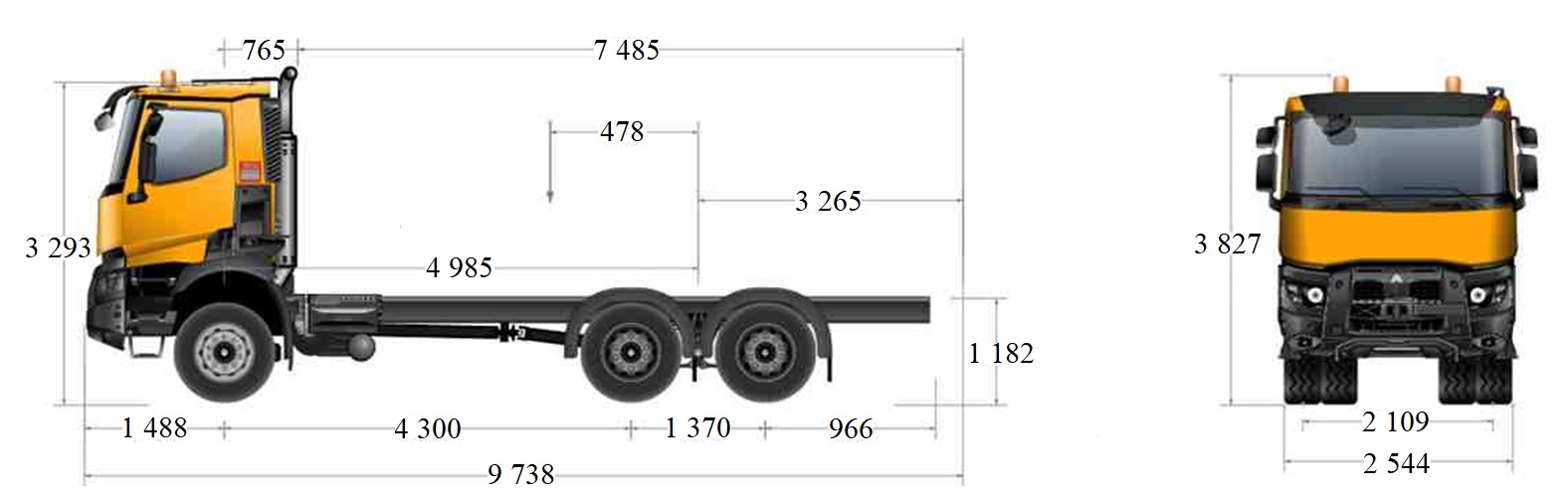

Креслення
Опис
Вакуумне обладнання
Товщина металу бочки 5 мм. Товщина денця бочки не менше 6 мм.
Всередині цистерни на дно встановлено жолоб з нержавіючої сталі для полегшення вивантаження мулистих мас .
Робочий сектор стріли , не більше 300 градусів.
Глибина всмоктування не менше 6 метрів ,від прийомного люку. Для збільшення глибини всмоктування до 16 метрів застосовується метод барботажу
(спеціальний мундштук).
Заднє дно відкривається, для вивантаження мулистих мас ,гідравлічне , замки – гідравлічні.
Для вивантаження , кут підйому цистерни ,не менше 45 град.
Завдяки комплектних металевих подовжувачів стріли (2,5м -1шт та 1,25м-2шт) є можливість розмиву злежаних мулистих відкладень , для більш ефективного чищення ям, колодязів.
Є можливість зливу мулистої води через стрілу з метою полегшеного транспортування мулистих мас до місця вивантаження.
Подовжувачі для мулососу металеві 2,5м-1шт 1,25м-2шт.
До складу спеціального обладнання входять:
-
цистерна,
-
вакуумний насос з приводом,
-
всмоктувальна стріла, гідравлічна,
-
пневматична та електрична системи і додаткове обладнання.
-
Керування всмоктувальною стрілою ведеться з дистанційного пульта управління.
Вивантаження мулу проводиться перекиданням цистерни.
Наповнення цистерни рідкими відходами здійснюється шляхом створення в цистерні розрідження. При досягненні граничного рівня заповнення цистерни сигнально-запобіжний пристрій автоматично зупиняє двигун (на дизельних машинах подається звуковий сигнал).
Звільнення цистерни здійснюється як самопливом, так і під тиском.
Переваги:
-
можливість управління робочим процесом здійснюється з дистанційного пульту, що дає можливість виконання робіт на значній відстані машини від колодязів або відстійників через можливі перешкоди;
-
вивантаження мулу з цистерни здійснюється самоскидним способом;
-
всмоктувальні рукави виготовлені з сучасного високоякісного матеріалу, що забезпечує довговічну і надійну роботу;
-
для візуального спостереження за наповненням цистерни є оглядові вікна;
-
спеціальні ущільнюючі гумові профілі забезпечують відмінну герметизацію цистерни.
Шасі Renault K 440
ДВИГУН DXi 13
-
Максимальна потужність: 323 кВт за 1400—1900 об/хв.
-
Максимальний обертовий момент: 2200 Нм за 1050—1400 об/хв.
-
Рядний 6-циліндровий двигун - Впорскування під високим тиском (2400 бар) інжекторними насосами - 24 клапани - кулачкові вали спереду, задній розподіл
-
Отвір 131 мм - хід 158 мм - Робочий об'єм 12,8 л
-
Вентилятор з електронним керуванням
-
Наддування турбокомпресором
-
Напрям обертання (якщо дивитися з боку КП): проти годинникової стрілки
-
Інтервал заміни оливи до 100 000 км
-
Посилений масляний картер
-
EURO 5 EEV (Enhanced Environmentally friendly Vehicle)
-
Екологічні норми ЄВРО 5
-
Охолоджувальна рідина з температурою змерзання -40 оС
-
Трубка підігріву на двигуні.
ОБЛАДНАННЯ ДВИГУНА
-
Картер керма двигуна алюміній.
-
Управління уповільненими передачами під час руху (важкий ґрунт)
-
Режим Power (Eco - Eco off)
-
Часткова рециркуляція парів мастила (напівзакритий контур)
-
Пристрій для холодного старту з попереднім підігрівом впускного повітря
-
Без вала відбору потужності двигуна.
-
Електронний обмежувач швидкості (90 км/год)
-
ПОВІЛЬНИК
-
OPTIBRAKE+:
-
Комбінація сповільнювача на вихлопі та компресійних гальм на клапанах. Повне електронне управління (потужність 414 кВт при 2300 об/хв), підключення до робочих гальм.
-
ЗЧЕПЛЕННЯ
-
Однодискове зчеплення діаметром 430 мм.
КОРОБКА ПЕРЕДАЧ
-
Коробка передач Optidriver AT 2612 (14,94 - 1) автоматичне зчеплення. Алюмінієвий картер.
-
Максимальний крутний момент 2550 Нм, 12 передач для руху вперед і 3 задніх передачі.
-
Вибір режиму руху на рульовому колесі (автоматичний / ручний) за допомогою перемикача передач.
-
Посилена коробка перемикання передач Optidriver для жорстких умов експлуатації
-
(XTREM)
-
Потужний охолоджувач масла коробки передач/води і повітря/води
ВАЛ ПРИЙМАЛЬНОЇ ПОТУЖНОСТІ
-
Вал приймальної потужності S84
-
Вихід: шліцьовий вал (DIN 5462).
-
Напрямок обертання: до двигуна.
-
Крутний момент 430 Нм.
-
Передавальні числа: 0,91 / 1,16
-
Положення: 17 год.
РУЛЬОВЕ КЕРУВАННЯ
-
Підсилювач керма з гідравлічним насосом із змінною витратою.
-
Коефіцієнт керування 26,2:1 - Діаметр керма 500 мм.
-
Гідропідсилювач з 1-м незалежним контуром і 1-м насосом.
-
Правосторонній рух.
МОСТИ
-
Передня вісь з необслуговуваними маточинами
-
Навантаження на задню вісь (макс. технічне): 32 т
-
Радіометр PMR 3361R з подвійною редукцією з посиленими чавунними картерами
-
Міжколісна блокування диференціала
-
Рівномірно розподілене навантаження на задню вісь
-
Передавальне число моста: 3,76
-
Режим обертання двигуна при 90 км/год: 1645 об/хв
ШИНИ ТА КОЛЕСА
-
Розмір 385/65 + 13 R22,5
-
Сталеві колеса
-
Металеві ковпаки передніх коліс
-
Запасне колесо на тимчасовому кріпленні.
РОБОЧІ ГАЛЬМА
-
Повітряний компресор 900 л/хв, 636 см³ двоциліндровий
-
Гальмівна система з двома незалежними контурами.
-
Барабанне гальмування
-
Захист від пилу на задньому гальмі
-
Електронне управління виробленням повітря здійснюється за допомогою EACU (Електронного блоку управління пневмопідвіскою)
-
Картридж осушувача оптимізується за допомогою профілактичного технічного обслуговування
-
Сталева захисна обшивка на EACU
-
Глушник на пневматичній системі
-
Без приладу для гальмування причепа.
-
Задні гальмівні циліндри у верхньому положенні
ЕЛЕКТРОННІ СИСТЕМИ ГАЛЬМУВАННЯ
-
Антиблокувальна гальмівна система (ABS)
-
Антибуксуюча система (ASR)
-
Контроль гальмівного моменту (контроль гальмівного моменту при русі заднім ходом)
-
Рівномірний знос гальмівних колодок (дисків)
-
Взаємодія сповільнювачів і робочих гальм
-
Управління включенням диференціала (якщо передбачено) на швидкості <10 км/год
-
(4x2)
-
Система допомоги при рушанні на підйомі (Hill Start Aid)
-
Система оповіщення про недостатню ефективність гальмівної системи
-
Контроль курсової стійкості та система запобігання перекиданню ESC (Electronic
-
Stability Control)
-
Випробування тягової сили зчеплення
-
Система допомоги при екстреному гальмуванні (AFU)
СТОЯНКОВЕ ГАЛЬМО
-
EPB (Electronic Parking Brake) автоматичне стоянкове гальмо, неможливість руху забезпечується пружинними циліндрами.
-
Посилене стоянкове гальмо.
ЗОВНІШНЯ ЧАСТИНА КАБІНИ
-
Денна кабіна.
-
Електрооцинкована металева кабіна, оброблена катафорезом.
-
Колір кабіни: жовтий.
-
Червона емблема.
-
Механічна підвіска кабіни з 4 фіксаторами.
-
2 дзеркала заднього виду з підігрівом і дистанційним керуванням.
-
2 ширококутні дзеркала заднього виду.
-
Дзеркало заднього виду для паркування.
-
Загальна ширина на рівні дзеркал заднього виду 2,550 м.
-
Складні дзеркала переднього огляду
-
Пневматичний сигналізатор
-
Фартухи передніх крил
-
Чорне покриття зовнішніх деталей
-
Сонячний козирок.
-
Багатошарове тоноване лобове скло.
-
Без вікна на задній стінці кабіни.
ВСЕРЕДИНІ КАБІНИ
-
Оздоблення салону кабіни - Темний колір
-
Полиця під дахом Quality, 1 відсік замикається на ключ, 1 відсік з сіткою і 4 модулі ISO
-
Сонячний козирок на лобовому склі і на бічному склі водія
-
Без камери заднього ходу
-
Цифровий хронотахограф DTCO 3.0
-
Без калібрування тахографа
-
Розетка 24 В на полиці
-
Без люка на даху
-
Гумовий килимок
-
Сидіння водія COMFORT:
-
З пневмопідвіскою
-
Регульована вертикальна амортизація
-
Нахил подушки сидіння
-
Регулювання по довжині і висоті
-
Знімний чохол
-
Регульований підголівник
-
Функція швидкого опускання сидіння із запам'ятовуванням регулювання висоти
-
Регулювання бічної опори спинки сидіння
-
Регулювання бічної опори подушки сидіння
-
Регульована поперекова опора
-
Висувна подушка сидіння
-
Функція блокування підвіски сидіння водія
-
Два підлокітники водія
Сидіння пасажира:
-
Без пневмопідвіски
-
Нахил подушки сидіння
-
Регулювання по довжині
-
Вбудований підголівник
-
Два підлокітники пасажира
-
Тканинна оббивка сидінь
-
Червоні ремені безпеки
-
Нагадування про необхідність пристебнути ремінь безпеки
-
Роз'єм для обдувача
-
Вентилятор в салоні
-
Задній знімний відсік для речей з лівого боку
-
Лампи для читання на полиці
-
Пряме освітлення кабіни
-
Поступове освітлення кабіни
-
2 вішалки з задньої сторони
-
Аптечка
-
Імпульсний склопідйомник з боку водія
-
Кондиціонер з електронним регулюванням.
-
Фільтрація повітря кабіни, миючий фільтр
-
Інструкція з експлуатації українською мовою.
-
2 динаміки + 2 високочастотних динаміки
-
Журнал (реєстрація часу роботи двигуна).
-
Вогнегасник 2 кг в кабіні, доступний зсередини і зовні кабіни
ОБЛАДНАННЯ НА КЕРМІ
-
4-спицеве кермо "Performance" з регулюванням висоти та глибини та з перемикачем регулятора швидкості
-
Орган керування OPTIDRIVER
-
Орган керування сповільнювачем та OPTIBRAKE праворуч.
-
Кермова колонка з 3 положеннями регулювання
-
Відкидний столик
-
CD-програвач типу "моно", сумісний з форматами mp3/WMA
-
Подвійний тюнер для миттєвого оновлення списку радіостанцій
-
Кнопки керування радіо під кермом
-
Штекерний роз'єм (3,5) і USB-роз'єм для mp3-плеєра
-
Інтерфейс "вільні руки" для мобільного телефону (за технологією Bluetooth), потокова передача аудіо, кнопки на кермі, мікрофон на верхній панелі під дахом, виведення звуку на динаміки автомобіля
-
Інформація на головному дисплеї
ПАНЕЛЬ ПРИЛАДІВ
-
Компактна панель приладів
-
Кольоровий дисплей 7" HD
-
Розетка 12+ 24 В на панелі приладів для додаткового обладнання.
-
Імобілайзер з керуванням через ключ з відповідачем.
-
Кнопка запуску
-
Задана клієнтом швидкість на спуску +5 км/год
-
Регулятор швидкості й обмежувач швидкості з можливістю налаштування за допомогою обертального органа керування
-
Режим Power (Eco - Eco off)
-
Без режиму Eco
ЕЛЕКТРОННЕ ОБЛАДНАННЯ
-
Дисплей українською та англійською мовами
-
Додаткова мова (російська)
-
Роз'єм OBD в кабіні для отримання інформації щодо експлуатації і діагностики автомобіля
-
Кнопка допомоги для полегшення геолокації за допомогою платформи 24/7
-
Телематичний блок TGW3 4G з антеною і можливістю підписки на сервіси Optifleet (Map, Check, Drive)
-
SIM-карта AT&T
ЕЛЕКТРИЧНЕ ОБЛАДНАННЯ
-
Ємність акумулятора 225 Аг.
-
Ручне відключення акумулятора
-
Перехід електричного контуру в режим очікування
-
Генератор 150 А
-
Без захисту на задніх ліхтарях
-
Світлодіодні задні прибори освітлення та сигналізації (стандарт CEE e2 10113)
ШАСІ
-
Захисне фарбове покриття рами кольору «Сірий мінерал»
-
Повністю посилена рама від передньої до задньої частини автомобіля
-
Звіс для самоскиду, з отворами для кузовщика.
-
Посилена передня зйомна скоба для буксирування
-
Задній протипідкатний брус, встановлений на шасі
-
Середня траверса трансмісії
-
Задня замикаюча траверса з попередньо висвердленими отворами для причіпного пристрою
-
Подвійна фільтрація повітря для атмосфери зі збільшеним вмістом пилу
-
Задні крила з підкрилками
-
Випуск вертикальної вихлопної труби з нержавіючої сталі з термоекраном
ЗОВНІШНЄ ОСВІТЛЕННЯ ТА ОБЛАДНАННЯ
-
Сталевий бампер
-
Висувні сходинки доступу до лобового скла на радіаторі та під бампером
-
Доступ до місця водія через 4 сходинки. 1-а гнучка сходинка з композитного матеріалу
-
Освітлення підніжки
-
Посилені сходинки доступу до кабіни
-
Металічні пороги дверей
-
3 секції бампера, пофарбовані в чорний колір
-
Сходи позаду кабіни та поручень
-
Денні вогні
-
Підготовка до встановлення площини під фари на даху
-
Передні протитуманні фари.
-
2 оранжевих світлодіодних проблискових маячки
ПЕРЕДНЯ ПІДВІСКА
-
Передні 3-пластинчасті параболічні ресори
-
Посилений стабілізатор
ЗАДНЯ ПІДВІСКА
-
Задня підвіска з посиленими 4-листовими параболічними ресорами
-
Стабілізатор.
-
Задній амортизатор
ПАЛИВНИЙ БАК
-
Основний сталевий паливний бак.
-
Бак на 450 літрів (D710) справа
-
Електричний обігрівач на дизельному фільтрі
-
Фільтр грубого очищення із відстійником, посилений (R90).
-
Керування зливом із панелі приладів.
AdBlue
-
Бак AdBlue на 64 л.
-
Профіль у формі «D» 560 мм у діаметрі.
-
Бак для сечовини ліворуч
СТАНДАРТНЕ ОБЛАДНАННЯ
-
Набір інструментів.
-
Подовжувач для накачування
-
Домкрат 20 т
-
Жилет безпеки
-
Знак аварійної зупинки.
-
Пластиковий відсік для зберігання, що замикається на ключ, з лівого боку шасі.
-
Звуковий сигнал заднього ходу.
-
Об'єм резервуара для склоомивача 8,8 літра
ПІДГОТОВКА ДЛЯ ВСТАНОВЛЕННЯ КУЗОВА
-
6 пар комплектів для напівжорсткого кріплення (шайби)
-
Скоби для фіксації кузова попереду та пластини фіксації позаду
-
Доступ перегородки кабіни для кузовщика.
-
Попереднє встановлення заднього вантажного освітлення
-
Оранжеві світлодіодні бокові вогні з рефлектором
Характеристика насоса: |
|
Модель насосу |
Jurop PNR/E 142 |
- продуктивність, м³/ч, не менше |
(852)±12 |
- розрідження, МПа, не менше |
0,085 |
Маса спец обладнання, кг, не більше |
4600 |
Маса машини повна, кг, не менше |
26000 |
Ємність технологічна цистерни, м³ не менше |
12 |
Кількість обслуговуючого персоналу |
2 чол. |
Час наповнення цистерни |
5-7 хв. |
Швидкість спорожнення цистерни самопливом м³/ч, не менше |
35 |
Кут підйому цистерни ,град. Не менше |
45 |
* Максимальна глибина вcмоктування, м. не менше |
8 (17) |
Колісна база |
|
мм |
4,300 |
|
|||
|
|
|
|
|
|||
Корисне навантаження |
(C) |
кг |
31730 |
|
|||
Макс. маса для реєстрації |
Усього (повна маса автомобіля) |
кг |
42000 |
|
|||
передня група осей |
кг |
10000 |
|
||||
Передня вісь 1 |
кг |
10000 |
|
||||
задня група осей |
кг |
32000 |
|
||||
вісь задня 1 |
кг |
16000 |
|
||||
вісь задня 2 |
кг |
16000 |
|
||||
Передній звис |
(H / BEP L016) |
мм |
1488 |
||||
Колісна база |
(F / BEP L011) |
мм |
4300 |
||||
Технічна колісна база |
(F' / BEP L015) |
мм |
4985 |
||||
Міжосьова відстань |
осі 2-3 (BEP L012.2) |
мм |
1370,00 |
||||
Задній звис |
Шасі, габарити (BEP L017) |
мм |
966 |
||||
Задній звис кузова |
мін. (Xmin / BEP L017) |
мм |
2442 |
||||
макс. (Xmax: BEP L017) |
мм |
3265 |
|||||
Задній звис |
від края технічної колісної бази (N') |
мм |
1369,00 |
||||
Вхід до кабіни |
(B / BEP L102) |
мм |
765 |
||||
Довжина кузова |
мін. (Wmin / BEP L105) |
мм |
6662 |
||||
макс. (Wmax / BEP L105) |
мм |
7485 |
|||||
Центр ваги навантаження |
усього (Y / BEP?) |
мм |
0 |
||||
макс. (Ymax / BEP L103) |
мм |
889 |
|||||
мін. (Ymin / BEP L104) |
мм |
478 |
|||||
Цент ваги автомобиля |
по X (BEP L044) |
мм |
2289,00 |
||||
Загальна довжина шасі-кабіни |
(A / BEP L001) |
мм |
7983 |
||||
Передній звис |
(H / BEP L016) |
мм |
1488 |
|
|||
Колісна база |
(F / BEP L011) |
мм |
4300 |
|
|||
Технічна колісна база |
(F' / BEP L015) |
мм |
4985 |
|
|||
Міжосьова відстань |
осі 2-3 (BEP L012.2) |
мм |
1370,00 |
|
|||
Задній звис |
Шасі, габарити (BEP L017) |
мм |
966 |
|
|||
Задній звис кузова |
мін. (Xmin / BEP L017) |
мм |
2442 |
|
|||
макс. (Xmax: BEP L017) |
мм |
3265 |
|
||||
Задній звис |
від края технічної колісної бази (N') |
мм |
1369,00 |
|
|||
Вхід до кабіни |
(B / BEP L102) |
мм |
765 |
|
|||
Довжина кузова |
мін. (Wmin / BEP L105) |
мм |
6662 |
|
|||
макс. (Wmax / BEP L105) |
мм |
7485 |
|
||||
Центр ваги навантаження |
усього (Y / BEP?) |
мм |
0 |
|
|||
макс. (Ymax / BEP L103) |
мм |
889 |
|
||||
мін. (Ymin / BEP L104) |
мм |
478 |
|
||||
Цент ваги автомобиля |
по X (BEP L044) |
мм |
2289,00 |
|
|||
Загальна довжина шасі-кабіни |
(A / BEP L001) |
мм |
7983 |
|
|
|
|
|
Макс. зовнішня ширина кабіни (зі складеними дзеркалами заднього виду) |
(BEP W001) |
мм |
2544,00 |
Максимальна ширина кабіни |
(BEP W002) |
мм |
2529 |
Ширина рами |
спереду (BEP W035) |
мм |
1080 |
у задній частині (BEP W036) |
мм |
852 |
|
Ширина на рівні задніх коліс |
Задня вісь 1 (V3 / BEP W003.2) |
мм |
2544 |
Колія |
задня 1 (V2 / BEP W013.2) |
мм |
1874 |
перед. (V1 / BEP W013.1) |
мм |
2109 |
|
Задній кут |
(BEP H010) |
° |
25 |
Кут підйому |
(BEP H012) |
° |
21,70 |
Кут нахилу |
(BEP H011) |
° |
29,40 |
Товщина лонжеронів |
(BEP W034) |
мм |
13,00 |
Радіус повороту |
габарит. (BEP W012) |
мм |
9350,00 |
між тротуарами |
мм |
8744,00 |
|
внутр. |
мм |
4331,00 |
Особливості
Особливості насосу Jurop
Вакуумні насоси з повітряним охолодженням.
- Модель PNR поступається моделі PNE у зв'язку з охолодженням за допомогою повітряної ежекції, замість атмосферного повітря. Регульована ежекція повітря забезпечує ефективне охолодження, навіть під час використання насоса у важких умовах експлуатації (запатентована технологія).
- Модель 142 відсутня у версії PNE.
- Прямий привід із циліндричним валом діаметра або Ø1" 3/8.
- З редуктором при 540-1000 об/хв.
- Обертанням проти годинникової стрілки.
- П'ять лопатей з термостійкого параамідного синтетичного волокна; тангенціальне розташування знижує знос, пов'язаний з тертям, і забезпечує збільшення терміну служби насоса.
- Автоматичний безповоротний клапан на лінії всмоктування.
- Автоматичне змащування за допомогою об'ємного дозувального насоса. Задній бак (PNR/E 73-124). Бічний резервуар (PNR142). Мідні труби та фітинги.
Обертання за годинниковою стрілкою.
- Алюмінієві орієнтовані патрубки, на різні діаметри.
- З гідравлічним двигуном.
- Керування за допомогою двигуна внутрішнього згоряння, гідромотора або механічного приводу from a Power Take Off.
- Шків приводного ременя.
- Пневмопривід або гідропідсилювач на клапані, що перемикається, для тиску і розрідження.
- Система попередження про перегрів насоса.
Експлуатаційні хараткеристики насосу Jurop та схема Вакуумної системи.
Креслення вакуумного насосу Jurop в двох варіантах
№1 PNR/PNE Пряма передача
№2 NR/PNE Модифікація HDR / Привід із редуктором
Шумова потужність тільки насоса (без приводної трансмісії, блоку всмоктування, глушників)
RPM |
Вакуум-надлишковий тиск |
PNE 73-83 |
PNR 73-83 |
PNE 104-124 |
PNR 104-124 |
PNR 142 |
Номінальна швидкість |
вакуум 80% |
90 |
92 |
90 |
93 |
94 |
Δ press 600 миллібар |
103 |
103 |
104 |
104 |
105 |
Діаметр патрубків
Ø |
Регульованого патрубка |
Фіксованого патрубка |
|||||
PNR/E |
Ø76 |
Ø80 |
Ø100 |
Ø60 |
Ø76 |
Ø80 |
Ø100 |
73 |
• |
|
|
• |
• |
• |
|
83 |
• |
|
|
• |
• |
• |
|
104 |
• |
• |
• |
|
• |
• |
• |
124 |
• |
• |
• |
|
• |
• |
• |
142 |
|
• |
• |
|
|
• |
• |
