Молоковоз на шасі Hyundai EX-10 від компанії "Київспецтех" з колісною формулою 4х2 оснащений турбодизельним двигуном D4GA потужністю 170 к.с. Об'єм молоковоза 6 м3. Кількість секцій 1-3 шт. Система наповнення від стороннього джерела або насоса.

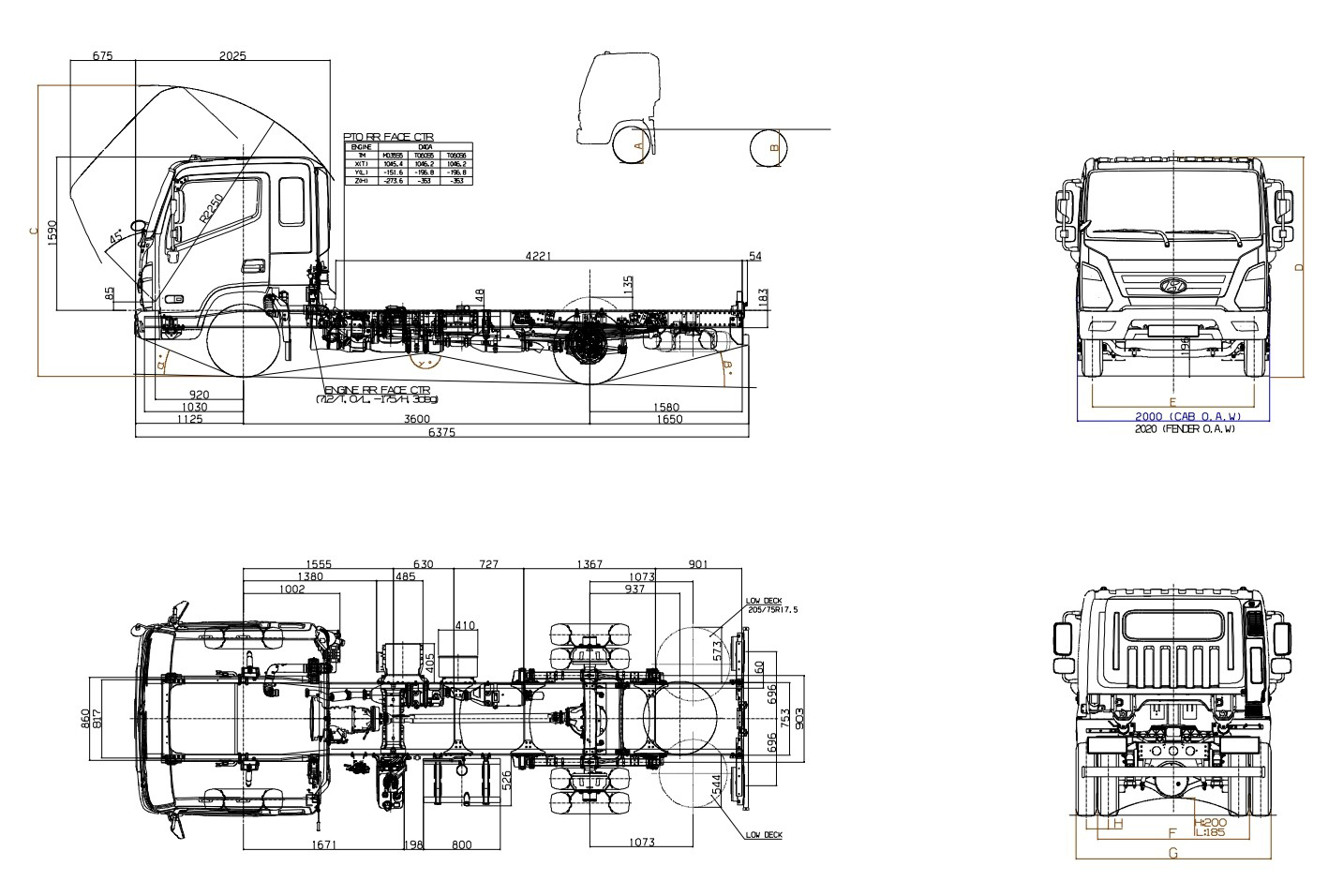

Креслення шасі
Опис
Молоковоз 6 м3 на шасі Hyundai EX-10 призначений для перевезення молока, також може перевозити питну і мінеральну воду, рослинне масло і інші харчові рідини.
Термоізоляція цистерни молоковоза дозволяє транспортувати молоко протягом 10 годин при температурі повітря до 35 ° C.
Цистерна складається з внутрішнього і зовнішнього корпусу, виконаного з нержавіючої харчової сталі, яка має властивість легко очищатися і не вступає в хімічні реакції з перевезеної продукцією. Наповнення цистерни, як правило, відбувається двома способами — через кришку люка або ж насосом і гравітаційний злив.
У комплект молоковоза входять спеціальні напірні рукава. Крім цього, молоковоз оснащується витратомірами з даними, які виводяться на дисплей, спеціальними запірними елементами, які присутні на кожному люку і пневмо-керованими засувками, за допомогою яких можна контролювати кожен відсік.
Люки добре теплоізольовані та оснащені обігрівом, а також автономним накопичувачем.
Автомобіль призначений для транспортування молока, питної води та інших харчових рідин щільністю не більше 1,03 кг/см3 з місць забору до місць призначення. Місткість цистерни 6м3, еліптична форма постійного перетину з термокорпусом.
Конструкція автомобіля відповідає вимогам нормативних документів, які діють в Україні.
Базове шасі:Hyundai EX10
Hyundai EX10 вантажопідйомністю до 7 000 кг, з колісною формулою 4х2. Дана версія вантажних автомобілів Hyundai поставляється з двигуном відповідним екологічному класу Євро-5. Колісна база шасі становить 3600 мм. Допустиме навантаження на передню вісь 3.7 т., на задню вісь 6.6 т. Габаритні розміри шасі (ДхШхВ) 6375 х 2028 х 2290 мм.
Механічна коробка передач T60S5 має 5 ступенів перемикання. Однорядна кабіна, оснащена трьома посадочними місцями з ременями безпеки. Обсяг паливного бака складає 150 літрів.
Обладнання
Об`єм |
6 куб. м. |
Кількість секцій |
1 або 3 |
Внутрішня обшивка |
харчова нержавіюча сталь |
Зовнішня обшивка |
нержавіюча сталь |
Трапи |
рифлена сталь, алюміній або заливна підлога |
Заливні горловини |
покращеного типу, діаметром 500 мм з нержавіючої сталі з дихальним клапаном, та можливістю пломбування |
Форма цистерни |
кругла або еліптична |
Термоізоляція |
пінополістирол |
Підрамник |
сталевий, посилений |
Запірна арматура |
дискові, нержавіюча сталь |
Утеплення |
трубопроводів та відсіку зі зливними затворами |
Додатково |
технологічні ящики, датчики рівня рідини, розподільний гребінець, витратоміри, бічний захист, габаритні та маркерні вогні |
Характеристики шасі:
Параметр | Показник |
Країна виробник | Корея |
Загальні характеристики | |
Колісна формула | 4х2 |
Колісна база, мм | 3 600 |
Повна маса автомобіля, кг | 10 300 |
Споряджена маса шасі, кг | 3 300 |
Допустиме навантаження на передню вісь, кг | 3 700 |
Допустиме навантаження на на задню вісь, кг | 6 600 |
Вантажопідйомність шасі, кг | 7 000 |
Довжина х Ширина х Висота, мм | 6 375 х 2 028 х 2 290 |
Двигун | |
Модель | D4GA |
Екологічний клас | Euro 5 |
Об’єм, см3 | 3 900 |
Потужність, к.с. /об.хв | 170/2500 |
Крутний момент, кг.м/ об.хв | 609/1200 |
КПП | |
T0 60S5, механічна | 6 передніх / 1 задня |
Гальма | |
повністю пневматичні передні / задні | барабанні / барабанні |
Шини | |
Розмірність | 225 R70/17.5 |
Паливний бак | |
Об'єм, л | 150 |
