Молоковоз 5 куб на шасі DONGFENG від компанії "Київспецтех" з колісною формулою 4х2 оснащений дизельним двигуном CUMMINS ISВ180.50 (Euro V) потужністю 170 к.с. Об'єм молоковоза 5 м3. Кількість секцій 1-2 шт. Кількість горловин 2 шт. Система наповнення від стороннього джерела або свого насоса.

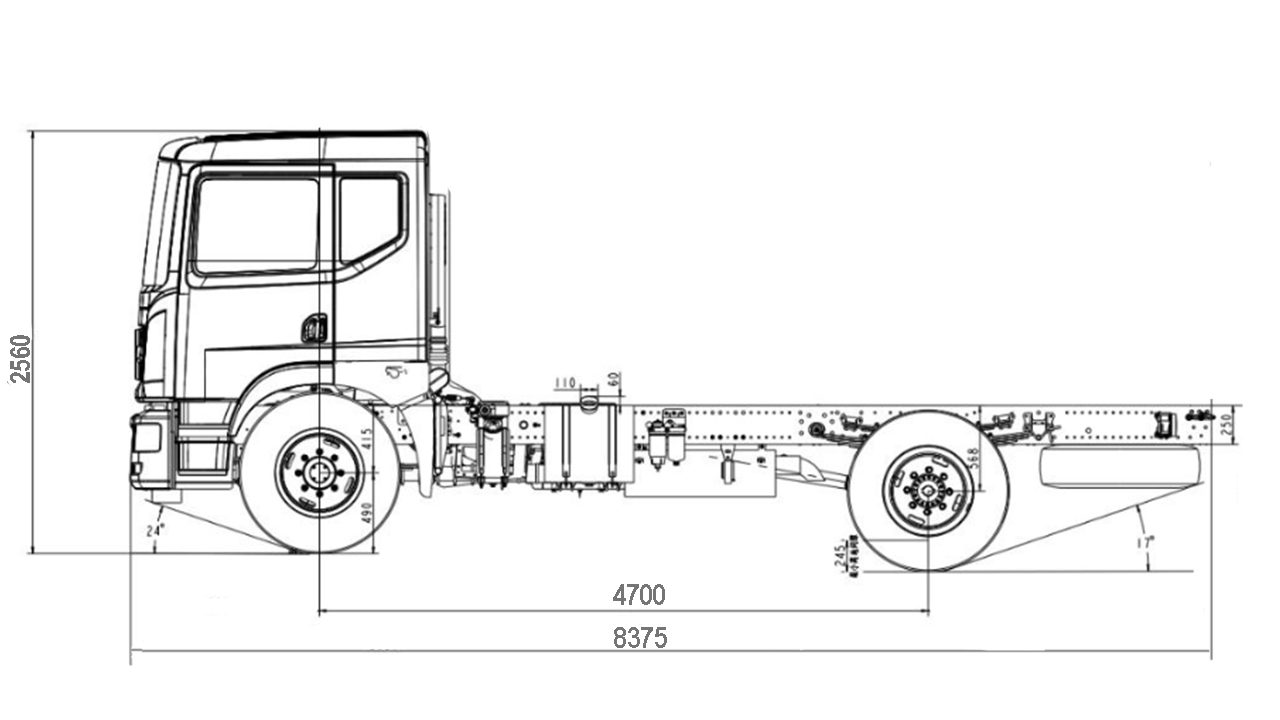

Креслення
Опис
Молоковоз об’ємом 5 м³ на базі двохосного шасі DONGFENG CA9C (4×2) призначений для перевезення молока, питної чи мінеральної води, рослинної олії та інших харчових рідин щільністю до 1,03 кг/см³ з місць забору до пунктів призначення. Автомобіль укомплектований сучасною термоізольованою цистерною еліптичної або круглої форми з харчової нержавіючої сталі, яка має як внутрішню, так і зовнішню обшивку з антикорозійними властивостями. Завдяки пінополістирольній термоізоляції, температура рідини в баку зберігається до 10 годин навіть при зовнішніх температурах до +35 °C. Конструкція дозволяє розділення цистерни на 1 або 2 герметичні секції, що підходить для одночасного перевезення декількох типів продукції.
Заливання здійснюється через дві горловини діаметром 500 мм з нержавіючої сталі, які мають дихальні клапани та можуть пломбуватись. Злив продукту можливий як гравітаційно, так і за допомогою насоса, який підключається до системи. Усі трубопроводи та зливні затвори утеплені, люки оснащені теплоізоляцією та системою обігріву. Молоковоз додатково укомплектований витратомірами з виведенням даних на дисплей, датчиками рівня рідини, технологічними ящиками, розподільним гребінцем, запірною арматурою з нержавіючої сталі та пневмозасувками, що дозволяють керувати кожним відсіком окремо. Підрамник сталевий, посиленої конструкції, трапи виготовлені з рифленої сталі, алюмінію або можуть мати заливну підлогу.
В основі конструкції — шасі DONGFENG CA9C з колісною формулою 4×2. Габаритні розміри становлять 8375×2330×2560 мм, колісна база — 4700 мм, повна маса — 12000 кг, споряджена — 4920 кг, а вантажопідйомність — 7080 кг. Вантажівка оснащена 4-циліндровим дизельним двигуном CUMMINS ISF3.8S5168 (Euro 5) з робочим об’ємом 3760 см³, потужністю 170 к.с. (125 кВт) та крутним моментом 600 Н·м. Максимальна швидкість досягає 110 км/год. Паливний бак має об’єм 200 літрів. Коробка передач — 8-ступенева FAST 8JS75T з передавальним числом головної пари 4,33. Гальмівна система пневматична з ABS, стоянкове гальмо — пружинний енергоакумулятор, є гірське гальмо.
Передня підвіска — незалежна, з 8 листами ресор і амортизаторами, задня — ресорна 10+7. Шини — 245/70R19.5, у кількості 6+1. Кабіна однорядна, з електричними склопідйомниками, центральним замком, регульованими сидіннями, тканинною оббивкою, звуковим сигналом заднього ходу, повітряним гудком, сонцезахисними козирками та системою кондиціонування. Присутній круїз-контроль, Bluetooth-з’єднання, багатофункціональне кермо та аудіосистема з MP3/радіо. Освітлення включає протитуманні фари, габаритні та маркерні вогні, а також підсвічування при відкритті дверей. Конструкція автомобіля повністю відповідає чинним в Україні нормативним документам.
Параметр | Показник |
Об’єм цистерни | 5 м³ |
Кількість секцій | 1 або 2 |
Матеріал внутрішньої обшивки | Харчова нержавіюча сталь |
Матеріал зовнішньої обшивки | Нержавіюча сталь |
Трапи | Рифлена сталь, алюміній або заливна підлога |
Заливні горловини | 2 шт., Ø 500 мм, з дихальним клапаном і пломбуванням |
Форма цистерни | Кругла або еліптична |
Термоізоляція | Пінополістирол |
Підрамник | Сталевий, посилений |
Запірна арматура | Дискові, нержавіюча сталь |
Утеплення | Трубопроводів та зливних затворів |
Додаткове обладнання | Витратоміри, технологічні ящики, датчики рівня, розподільний гребінець, бічний захист, габаритні вогні |
Характеристики шасі DONGFENG CA9C | |
Колісна формула | 4×2 |
Габаритні розміри (Д×Ш×В) | 8375 × 2330 × 2560 мм |
Колісна база | 4700 мм |
Споряджена маса | 4920 кг |
Повна маса | 12000 кг |
Вантажопідйомність | 7080 кг |
Навантаження на передню вісь | 3900 кг |
Навантаження на задню вісь | 8100 кг |
Об’єм паливного бака | 200 л |
Максимальна швидкість | 110 км/год |
Двигун | |
Модель | ISF3.8S5168 CUMMINS |
Екологічний стандарт | Euro 5 |
Потужність | 170 к.с. (125 кВт) / 2600 об/хв |
Крутний момент | 600 Н·м |
Кількість циліндрів | 4 |
Об’єм двигуна | 3760 см³ |
Коробка передач | |
Модель КПП | FAST 8JS75T |
Кількість передач | 8 |
Передаточне число | 4,33 |
Гальмівна система | |
Передні / задні гальма | Барабанні / барабанні |
Стоянкове гальмо | Пружинний енергоакумулятор |
Гірське гальмо | Є |
ABS / ESC | Є |
Підвіска | |
Передня | Незалежна, 8 листів ресор |
Задня | Ресорна, 10+7 листів |
Амортизатори | Передні та задні |
Стабілізатори | Передній та задній |
Шини | |
Розмір | 245/70R19.5 |
Кількість | 6+1 |
Кабіна та комфорт | |
Тип кабіни | Однорядна, нахил вперед |
Сидіння | 1+2, ручне регулювання, тканина |
Склопідйомники | Електричні |
Центральний замок | Є |
Освітлення | Протитуманні фари, габаритні вогні, підсвічування дверей |
Додаткові опції | Круїз-контроль, кондиціонер, Bluetooth, MP3/радіо, багатофункціональне кермо |
Особливості
-
Пищевая цистерна из нержавеющей стали
Изготовлена из высококачественной пищевой нержавеющей стали, которая гарантирует гигиеническое хранение и транспортировку молока без изменения его свойств.
-
Наличие термоизоляции
Между стенками цистерны расположен слой пенополистирола, который эффективно удерживает температуру продукта в течение длительного времени.
-
Герметические заливные горловины с клапанами
Две герметичные горловины диаметром 500 мм обеспечивают удобную заливку и защищают содержимое от загрязнения, имеют дыхательные клапаны и возможность пломбирования.
-
Удобная система слива
Наличие сливных кранов из нержавеющей стали с утеплением для надежной подачи продукта даже при низких температурах.
-
Возможность изготовления с 1 или 2 секциями
Позволяет перевозить одновременно несколько партий молока или различные виды жидких пищевых продуктов.
-
Надежное китайское шасси DONGFENG CA9C
Современная конструкция с мощным двигателем Cummins ISF 3.8 на 170 л.с. и 8-ступенчатой КПП FAST обеспечивает высокую проходимость и надежность на любых дорогах.
-
Компактные габариты при большой грузоподъемности
Несмотря на общие размеры 8,3 метра в длину, авто имеет грузоподъемность более 7 тонн, что позволяет полностью использовать объем цистерны.
-
Комфортная кабина с современным оборудованием
Электростеклоподъемники, кондиционер, Bluetooth, круиз-контроль, многофункциональный руль — это создает комфортные условия для водителя во время длительных рейсов.
-
Улучшенная подвеска и стабилизаторы
Рессорная подвеска с амортизаторами и стабилизаторами обеспечивает плавный ход даже на неровной дороге.
-
Тормозная система с ABS и горным тормозом
Повышает безопасность при спуске на склонах и в экстренных ситуациях, что особенно важно при перевозке жидких грузов.
-
Возможность установки дополнительного оборудования
Включая расходомеры, датчики уровня, ящики для инструментов, гребенки распределения и другие технологические устройства в соответствии с требованиями заказчика.
-
Эстетический вид и антикоррозионная стойкость
Внешняя обшивка из нержавеющей стали не только придает эстетический вид, но и значительно продлевает срок службы оборудования.
