Молоковоз на шасі DongFeng від компанії "Київспецтех" з колісною формулою 6х4, призначений для перевезення та тимчасового зберігання рідких харчових продуктів. Автоцистерну можна використовувати на дорогах загального користування 1-3 категорії Система наповнення від стороннього джерела або власного насосу. Об'єм молоковоза 12 м3.

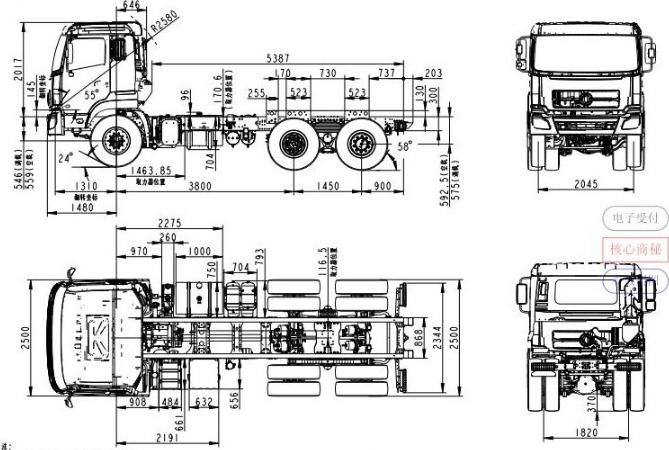

Креслення:
Опис
Молоковоз 12 м3 DongFeng на шасі 6х4 призначений для:
перевезення молока, також може перевозити питну і мінеральну воду, рослинне масло і інші харчові рідини. Термоізоляція цистерни молоковоза дозволяє транспортувати молоко протягом 10 годин при температурі повітря до 35 ° C.
Цистерна складається з внутрішнього і зовнішнього корпусу, виконаного з нержавіючої харчової сталі, яка має властивість легко очищатися і не вступає в хімічні реакції з перевезеної продукцією. Наповнення цистерни, як правило, відбувається двома способами — через кришку люка або ж насосом і гравітаційний злив.
У комплект молоковоза входять спеціальні напірні рукава. Крім цього, молоковоз оснащується витратомірами з даними, які виводяться на дисплей, спеціальними запірними елементами, які присутні на кожному люку і пневмо-керованими засувками, за допомогою яких можна контролювати кожен відсік.
Люки добре теплоізольовані та оснащені обігрівом, а також автономним накопичувачем.
Автомобіль призначений для транспортування молока, питної води та інших харчових рідин щільністю не більше 1,03 кг/см3 з місць забору до місць призначення. Місткість цистерни 12м3, еліптична форма постійного перетину з термокорпусом.
Конструкція автомобіля відповідає вимогам нормативних документів, які діють в Україні.
Базове шасі DongFeng 6х4.
Обладнання
|
Об `єм |
12 куб.м |
|
Кількість секцій |
2 |
|
Внутрішня обшивка |
харчова нержавіюча сталь |
|
Зовнішня обшивка |
нержавіюча сталь |
|
Трапи |
рифлена сталь, алюміній або заливна підлога |
|
Заливні горловини |
покращеного типу, діаметром 500 мм з нержавіючої сталі з дихальним клапаном, та можливістю пломбування |
|
Форма цистерни |
кругла або еліптична |
|
Термоізоляція |
пінополістерол |
|
Підрамник |
сталевий, посилений |
|
Запірна арматура |
дискові, нержавіюча сталь |
|
Утеплення |
трубопроводів та відсіку зі зливними затворами |
|
Додатково |
технологічні ящики, датчики рівня рідини, розподільний гребінець, витратоміри, бічний захист, габаритні та маркерні вогні |
Характеристики шасі:
| Параметр | Показник |
|
Колісна формула |
6х4 |
|
Споряджена маса автомобіля |
9500 кг. |
|
Повна маса автомобіля |
35 800 кг. |
|
Вантажопідйомність |
26 300 кг. |
|
Бак |
400 л. |
|
Система вентиляції кабіни |
примусове включення |
|
Кут заїзду/з'їзду |
30/30 |
|
Кліренс |
280 мм. |
|
Мінімальний радіус розвороту |
8 м. |
|
Максимальний підйом |
32% |
|
Довжина |
7650 мм. |
|
Ширина |
2500 мм. |
|
Висота |
3135 мм |
|
База |
3800+1450 мм. |
|
Колія коліс 1-й/2-й/3-й осей |
2045/1860/1860 мм. |
Двигун
|
Модель двигуна |
Cummins, ISL 340 50 |
|
Тип |
чотиритактний дизель з турбонаддувом |
|
Кількість та розташування циліндрів |
6, рядне |
|
Потужність двигуна |
340/245/2100 кс/кВт/про-хвилину |
|
Обертаючий момент |
1482Нм/1400 про-хвилину |
|
Об`єм |
8.9 л. |
|
Ступінь стиснення |
16.6 |
|
Середня витрата палива |
32 л/100 км. |
|
Система харчування |
упорскування палива під тиском |
|
Система охолодження |
рідинна |
|
Відповідність екологічним стандартам |
Євро V |
Коробка передач
|
Марка |
FAST 12JS180T |
|
Тип |
механічна, 12 - ступінчаста |
|
Кількість передач |
12 вперед / 2 назад |
|
Передатна кількість головної передачі |
5,92 |
Кабіна
|
Колір кабіни |
білий |
Рульове управління
|
Тип |
з гідропідсилювачем, «гвинт-кулькова гайка-рейка-сектор» |
Гальмівна система
|
Робоча |
Двоконтурна пневматична з поділом по переднім та заднім колесам, з АБС (WABCO), барабанні торомзні механізми всіх коліс. |
|
Допоміжна |
Моторне гальмо - сповільнювач |
|
Стоянкова |
З приводом від пружинних енергоакумуляторів |
Зчеплення
|
Марка |
SACHS, F430 |
|
Тип |
Сухе, однодискове |
Підвіска
|
Перша вісь |
Залежна, на 2-х напівеліптичних ресорах, з гідравлічними телескопічними амортизаторами та стабілізатором поперечної стійкості |
|
Друга, третя осі |
Залежна, балансирна на двох напівеліптичних ресорах |
Шини
|
Розмірність |
12.00 R20, 315/80R22.5 |
