Екскаватор-навантажувач Manitou TLB 818S

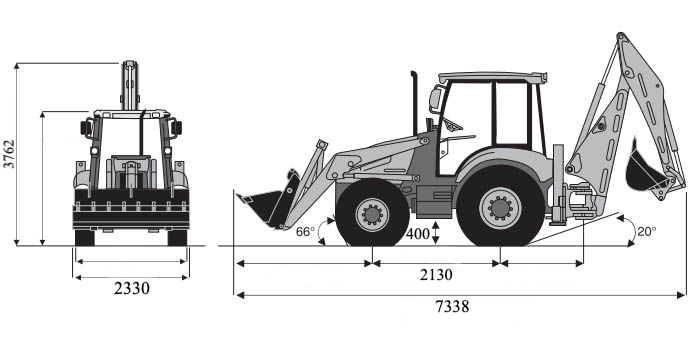

Креслення

Опис

Manitou TLB 818S — це універсальний екскаватор-навантажувач, призначений для інтенсивної роботи на будівельних, дорожніх та комунальних об’єктах. Машина поєднує високу потужність, ефективну гідравлічну систему та надійність в експлуатації в найрізноманітніших умовах. Її серцем є потужний чотирициліндровий турбодизельний двигун Perkins 1104C-44T об’ємом 4,4 літра, який розвиває 92 кінські сили при 2200 об/хв і забезпечує максимальний крутний момент 395 Нм вже на 1350 об/хв. Це дозволяє машині демонструвати стабільну продуктивність на низьких обертах, що зменшує витрати пального та знижує навантаження на двигун. Завдяки трансмісії Carraro Synchro Shuttle з чотирма передачами вперед і назад, забезпечується плавне перемикання швидкостей навіть під навантаженням.

Гідравлічна система Smart UC із загальним потоком насосів понад 140 літрів за хвилину при робочому тиску до 225 бар забезпечує високу точність та оперативність при виконанні землерийних або вантажно-розвантажувальних робіт. Навантажувальний ківш об’ємом 1,0 м³ дозволяє ефективно транспортувати сипкі матеріали, тоді як екскаваторне обладнання оснащене ковшем об’ємом 0,24 м³, здатним копати на глибину до 4741 мм. Максимальна висота вивантаження сягає 2708 мм, а горизонтальний виліт при повній висоті підйому становить 1282 мм, що робить машину дуже зручною для навантаження в кузови вантажівок або на високі платформи. Кут повороту екскаваторного ковша досягає 194°, що дозволяє працювати навіть у стислих умовах, а зусилля відриву на ковші перевищує 5200 кгс, забезпечуючи прорив навіть твердого ґрунту.

Габарити машини дозволяють використовувати її як у щільному міському середовищі, так і на відкритих ділянках. Повна довжина складає 7338 мм, ширина по ківшу — 2330 мм, а висота до даху кабіни — 3762 мм. Кліренс машини становить 400 мм, що забезпечує прохідність на пересіченій місцевості, а колісна база 2130 мм гарантує стабільність у русі та під час маневрування. Машина оснащується шинами розміром 12.5/18 або 9.0/16 спереду та 16.9/28 ззаду. Радіус повороту з гальмами становить лише 7,2 метра, що робить Manitou TLB 818S особливо маневровим для обмежених будівельних майданчиків.

Маса машини складає близько 7500 кг, а об’єми робочих рідин оптимізовані для тривалої автономної експлуатації: паливний бак вміщує 120 літрів дизельного пального, гідравлічна система — до 90 літрів рідини, трансмісія — 15 літрів, задній міст — 17,5 літра, а система охолодження — 16 літрів. Такий запас робочих рідин забезпечує тривалу безперебійну роботу без потреби в частому обслуговуванні. Кабіна водія просторна, відповідає сучасним стандартам безпеки ROPS/FOPS і забезпечує максимальний комфорт для оператора, а інтуїтивно зрозуміле керування дозволяє швидко адаптуватися навіть новачкам.

Завдяки поєднанню потужного двигуна, сучасної гідравліки та міцної конструкції, Manitou TLB 818S заслужено вважається універсальним інструментом для широкого спектра робіт — від котлованів і траншей до навантаження матеріалів та комунального обслуговування.
