Бортовий автомобіль ТК-FAW-KM-115 на базі FAW CA1121 з КМУ FASSI F115A.0.23

Креслення

Опис

Бортовий автомобіль ТК-FAW-KM-115 на базі шасі FAW CA1121 з установленою крано-маніпуляторною установкою FASSI F115A.0.23 призначений для перевезення різноманітних вантажів і виконання вантажно-розвантажувальних робіт без залучення додаткової підйомної техніки. Поєднання середньотонажного шасі, міцної бортової платформи та надійного італійського КМУ робить автомобіль універсальним рішенням для будівництва, логістики, комунальних і виробничих підприємств.

Ключовою перевагою моделі є 3-стороннє розвантаження бортів у поєднанні з краном-маніпулятором, встановленим за кабіною. Така компоновка дозволяє виконувати навантаження та розвантаження вантажів у різних умовах, у тому числі на обмежених майданчиках, без перестановки автомобіля.

Бортова платформа виконана у вигляді металевого прямобортного кузова з відкидними заднім та бічними бортами. Основа підлоги виготовлена з рифленої сталі, що забезпечує високу зносостійкість та безпечне розміщення вантажу. Борти виконані з алюмінію, оснащені замками європейського виробника та легкознімними бічними стійками, що значно спрощує завантаження габаритних вантажів.

Розміри бортової платформи становлять 5300 × 2450 × 600 мм, а внутрішні розміри кузова — 5240 × 2400 × 580 мм, що дозволяє перевозити палетовані, довгомірні та штучні вантажі з максимально ефективним використанням корисної площі.

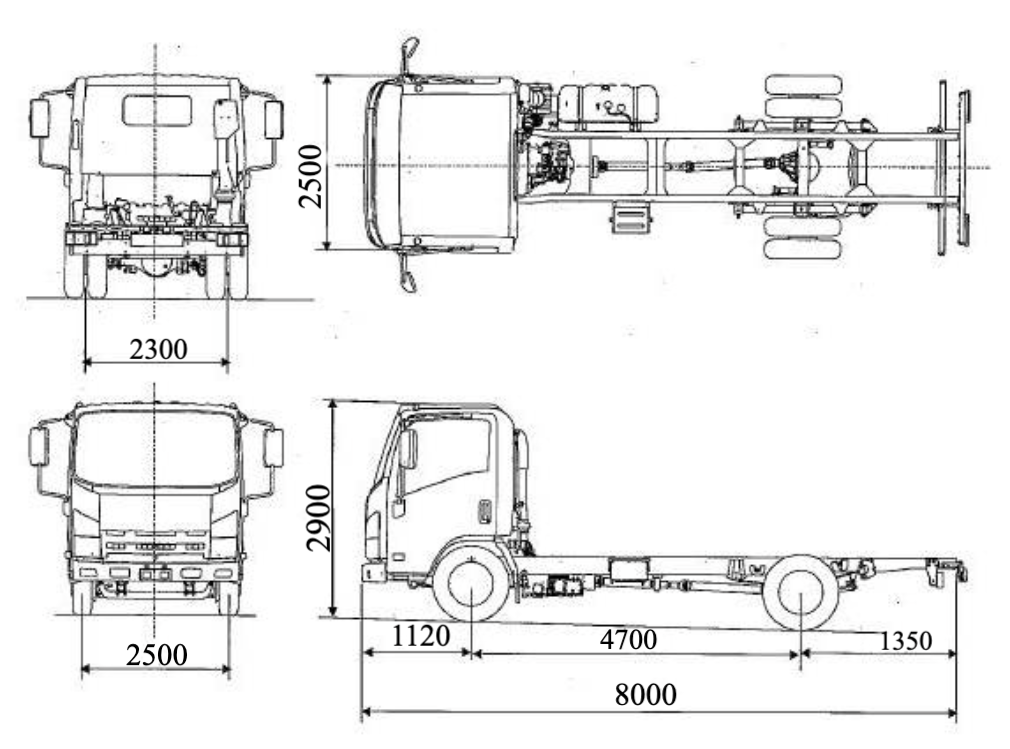

Базове шасі FAW CA1121 з колісною формулою 4×2 має повну масу 11 950 кг, споряджену масу 3925 кг та колісну базу 4700 мм, що забезпечує стабільність руху і достатній запас вантажопідйомності для роботи з КМУ. Двигун CA4DH1-18EV потужністю 184 к.с. (132 кВт) відповідає екологічному стандарту Euro 5 і працює в парі з 6-ступеневою механічною коробкою передач WLY 6G55. Паливний бак об’ємом 200 л дозволяє виконувати тривалі рейси без частих зупинок на дозаправлення. Кабіна — 3-місна, що забезпечує перевезення бригади.

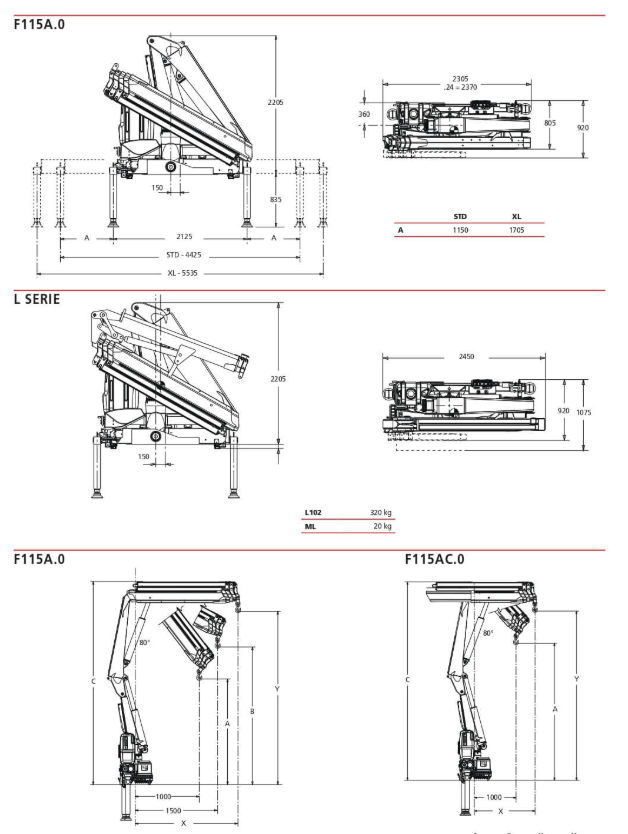

Кран-маніпулятор FASSI F115A.0.23 належить до легкого класу КМУ та поєднує компактні габарити з високою продуктивністю. Установка має вантажний момент 10,7–11,6 тм, максимальну вантажопідйомність до 5,35 т на мінімальному вильоті 2 м, а максимальний виліт стріли сягає 9,95 м (для конфігурації 0.23), при якому вантажопідйомність становить ≈0,965 т. Кут повороту 390° забезпечує високу маневровість та зручність роботи у тісних умовах.
