Комбінована комунальна машина СБМ КО-503ІВК-28 на шасі JAC N200 — це спеціалізований автомобіль, призначений для виконання широкого спектра комунальних робіт, який поєднує в собі можливості вакуумного відкачування, гідродинамічної промивки та транспортування відходів. Колісна формула 4х2, а його глибина всмоктування 6,5 м. Вакуумний насос Jurop, а водяний насос Pratissoli максимальний тиск водяного насосу 16 МПа.

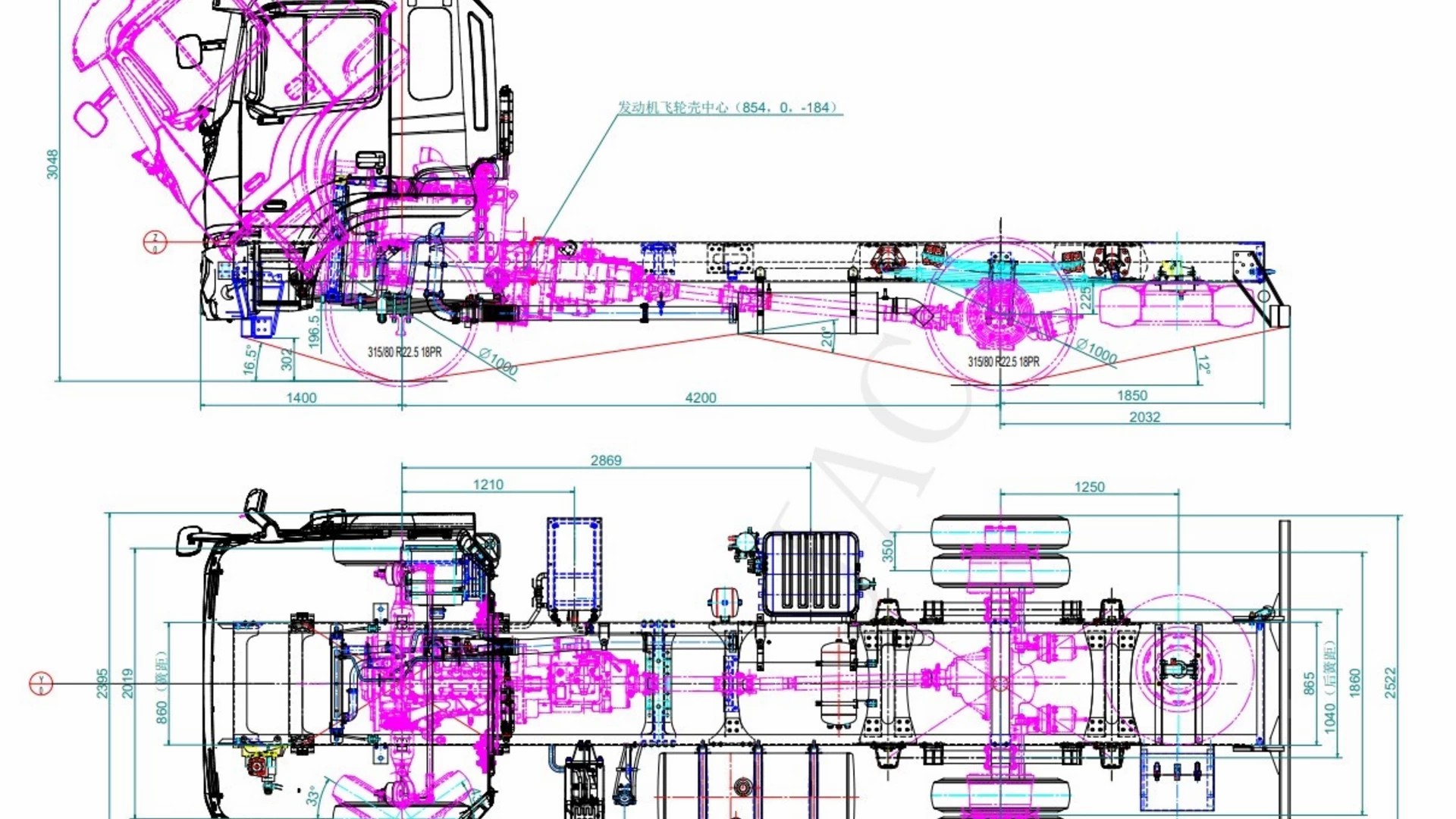

Креслення
Опис
Комбінована комунальна машина СБМ КО-503ІВК-28 на шасі JAC N200 — це спеціалізований автомобіль, призначений для виконання широкого спектра комунальних робіт, який поєднує в собі можливості вакуумного відкачування, гідродинамічної промивки та транспортування відходів. Машина побудована на базі шасі JAC N200 з дизельним двигуном об’ємом 6690 куб. см, колісною формулою 4×2, повною масою 19 980 кг та вантажопідйомністю 13 750 кг. Шасі забезпечує стабільність, маневровість і достатній запас міцності для роботи з повністю завантаженим обладнанням, а максимальна швидкість руху 110 км/год дозволяє оперативно пересуватися між об’єктами.
До складу спецобладнання входить італійський вакуумний насос Jurop, який забезпечує надійне створення вакууму та дозволяє виконувати всмоктування на глибину до 6,5 метрів, що робить машину ефективною для роботи з оглядовими колодязями, лотками та каналізаційними мережами. Для гідродинамічного очищення встановлено високопродуктивний водяний насос Pratissoli (Італія) з витратою 153 л/хв і максимальним тиском 16 МПа. Через промивний рукав діаметром 25 мм і довжиною 100 метрів подається високонапірний струмінь води, що дозволяє ефективно промивати трубопроводи різного діаметра та усувати засмічення. Конструкція цистерни передбачає можливість її підйому під кутом 60 градусів, що забезпечує повне вивантаження відкачаних відходів. Відсік зі встановленим обладнанням оснащений автономним опалювачем, який дозволяє експлуатувати машину при низьких температурах, запобігає замерзанню водяної системи та забезпечує стабільність роботи насоса і комунікацій у зимовий період.
Таким чином, СБМ КО-503ІВК-28 на базі JAC N200 є надійною та функціональною комунальною машиною, яка поєднує потужне шасі та високоякісні італійські системи вакуумного та гідродинамічного обладнання, забезпечуючи ефективне виконання робіт у будь-яких умовах.
| Параметр | Показник |
| Базове шасі | JAC N200 |
| Бренд | Jac |
| Об'єм двигуна | 6690 куб. см |
| Колісна формула | 4×2 |
| Вантажопідйомність шасі | 13 750 кг |
| Повна маса | 19 980 кг |
| Максимальна швидкість | 110 км/год |
| Вакуумний насос | Jurop (Італія) |
| Максимальна глибина всмоктування | 6,5 м |
| Водяний насос | Pratissoli (Італія) |
| Витрата води | 153 л/хв |
| Максимальний тиск водяного насосу | 16 МПа |
| Діаметр рукава | 25 мм |
| Довжина рукава | 100 м |
| Кут підйому цистерни | 60° |
| Відсік з обладнанням | Оснащений автономним опалювачем |
Особливості
1. Базове шасі — JAC N200
-
Це вантажне шасі середньотонажного класу, на яке встановлене спецобладнання. Саме воно визначає надійність руху, витривалість та можливість перевозити великі маси.
Переваги:
-
сучасна конструкція;
-
висока ремонтопридатність;
-
доступні запчастини;
-
оптимальний баланс сили та економічності.
2. Об’єм двигуна — 6690 куб. см
-
Це великий дизельний двигун із високим крутним моментом — необхідним для роботи з тяжким комунальним обладнанням.
Переваги:
-
стабільна тяга;
-
можливість працювати з повною масою;
-
надійність при довготривалих навантаженнях.
3. Колісна формула — 4×2
-
4 колеса, ведуча лише задня вісь. Це стандарт для міських комунальних машин.
Переваги:
-
знижена витрата пального;
-
легке керування у місті;
-
достатній рівень прохідності для асфальтових доріг.
4. Вантажопідйомність шасі — 13 750 кг
-
Маса, яку шасі здатне нести разом зі встановленим обладнанням і цистернами.
Переваги:
-
можливість встановлення великої цистерни;
-
робота без перевантаження;
-
висока довговічність рами.
5. Повна маса — 19 980 кг
-
Максимальна технічно допустима вага машини з водою, відходами та обладнанням.
Переваги:
-
оптимальний баланс ваги й стійкості;
-
рух без втрати керованості навіть на повному навантаженні.
6. Максимальна швидкість — 110 км/год
-
Машина може швидко пересуватися між ділянками робіт.
Переваги:
-
оперативність у комунальних службах;
-
підходить для міжміських переїздів.
7. Вакуумний насос — Jurop (Італія)
-
Це високоякісний італійський промисловий вакуумний агрегат.
Переваги:
-
висока надійність;
-
стабільний вакуум;
-
довговічність;
-
використовується у дорогих брендових каналопромивних машинах.
8. Максимальна глибина всмоктування — 6,5 м
-
Насос може піднімати рідину з глибоких каналізаційних колодязів.
Переваги:
-
універсальність;
-
можна працювати з більшістю міських колекторів.
9. Водяний насос — Pratissoli (Італія)
-
Це топовий виробник гідродинамічного обладнання високого тиску.
Переваги:
-
надвисока надійність;
-
робота під великим навантаженням без перегріву;
-
точна подача тиску.
10. Витрата води — 153 л/хв
-
Це продуктивність насоса — скільки води подається на промивання в хвилину.
Переваги:
-
швидке очищення труб;
-
висока ефективність гідродинамічної промивки.
11. Максимальний тиск — 16 МПа (160 бар)
-
Це дуже високий тиск водяного струменя.
Переваги:
-
розбиває складні засмічення;
-
підходить для промивки труб різного діаметра;
-
очищає навіть застарілі нашарування.
12. Рукав: діаметр 25 мм, довжина 100 м
-
Робочий шланг для промивки труб.
Переваги:
-
можна промивати колектори на відстані до 100 м від машини;
-
гнучкий, зносостійкий;
-
універсальний для більшості комунальних робіт.
13. Кут підйому цистерни — 60°
-
Цистерна повністю підіймається для розвантаження.
Переваги:
-
вивантаження без залишків;
-
менше часу на очищення;
-
простота обслуговування.
14. Відсік з обладнанням — автономний опалювач
-
Спецобладнання укомплектоване власним обігрівом.
Переваги:
-
робота взимку без замерзання води;
-
захист насосів і шлангів;
-
підвищена надійність у холодну пору року.
