Машина комбінована дорожня МКД-11 представляє собою автомобіль-самоскид FOTON, укомплектований спеціальним обладнанням, до складу якого розкидач інертних матеріалів і антиожеледних реагентів, сніговий відвал, щіточне та поливо-мийне обладнання.

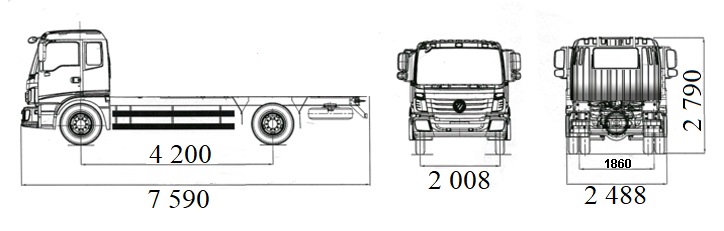

Креслення
Опис
У літній період такі машини використовуються з поливомийним обладнанням.
Унікальність та універсальність такої техніки в тому, що вона має можливість:
-
Мити та поливати дорожні покриття.
-
Заправляти цистерну водою з водойм та водопровідної мережі.
-
Використовуватись для гасіння пожеж.
-
Поливати зелені насадження.
-
Зволожувати повітряний простір над проїзною частиною та знижувати запиленість та загазованість.
У зимовий період машини використовуються з розкидальним обладнанням для посипання інертними матеріалами, а також для очищення дорожнього полотна від свіжого снігу плужно-щітковим обладнанням, а також згрібання та змітання снігу та швидке очищення (до 60 км/год). на відстань до 10 метрів (швидкісний відвал).
Переваги техніки
-
швидка зміна обладнання;
-
надійна робота транспортера;
-
компактність гідроапаратури та її захищеність від попадання бруду;
-
незалежне від швидкості руху автомобіля обертання диска механізму, що розкидає;
-
можливість копіювання відвалом профілю дорожнього полотна;
-
удосконалена форма кузова піскорозкидального обладнання, що забезпечує постійне подання технологічного матеріалу на транспортер;
-
хороша видимість при роботі відвалом за рахунок установки на верхній кромці спеціального козирка, який вловлює рихлий сніг, що відлітає вгору, і спрямовує його в бік.
|
Модель двигуна |
Cummins ISD 270.50 |
|
Потужність двигуна, к.с. (кВт) |
270 (198) при 2600 об/хв. |
|
Крутний момент: |
970 Нм /1300-1700 об/хв. |
|
Об'єм двигуна |
6,7 л. |
|
Екологічний стандарт |
EURO-5 |
|
Коробка передач |
механічна 8-ми ступенева, синхронізована Fast Gear 8JS118TA 8+1 |
|
Рульове керування |
з гідропідсилювачем |
|
Колісна формула |
4х2 |
|
Розмір шин |
295/80R22.5 |
|
Підвіска, передня/задня |
напівеліптична/напівеліптична |
|
Об'єм паливного бака |
200 л. |
|
Колісна база |
4200 мм. |
|
Передаточне число ведучого мосту: |
5,143 |
|
Вантажопідйомність шасі |
13 510 кг. |
|
Кабіна |
двомісна, зі спальним місцем |
|
Сидіння |
регульовані |
|
Ремені безпеки |
є |
Вагові параметри та розміри |
|
Повна маса |
18000 кг. |
|
Власна вага |
5520 кг. |
|
Розміри (довжина х ширина х висота) |
7590×2488×2790 мм. |
|
Колія передних/задніх коліс: |
2008/1860 |
|
Навантаження на передню вісь |
6500 кг. |
|
Навантаження на задню вісь |
11500 кг. |
|
Інша інформація |
|
|
Гальмівна система: |
Пневматична |
|
Гальма (передні / задні): |
Дискові / барабанні |
|
Акумулятор: |
24 V |
|
Максимальна швидкість: |
100 км/г. |
|
Паливний бак: |
200 л. |
Особливості
|
ПАРАМЕТР |
ПОКАЗНИК |
|
Об'єм ємності |
6,8 м.куб. |
|
Макс.ширина робочої зони |
3,0-12,0 м. |
|
Щільність посипання |
0,04-0,4 кг/м2 |
|
Робоча швидкість |
40 км/год |
|
Транспортна швидкість |
60 км/год |
|
Тип приводу |
гідравлічний |
Характеристики
1. Монтаж і демонтаж бункера в кузов самоскида здійснюється без застосування вантажопідйомних пристроїв і механізмів.
2. Електричний клапан аварійного скидання тиску у гідросистемі забезпечує збереження деталей привідних механізмів та вузлів, у випадку заклинювання їх сторонніми предметами.
3. Кузов підвищеної жорсткості, геометрія кузова виключає налипання протиожиледних сумішей на стінках кузова;
4. Привід транспортера – редуктор з гідромотором
5. Регулювання розкидаючого диска по висоті.
Снігоочисний відвал
Відвал поворотний передній гідравлічний призначений для очищення дорожнього полотна від свіжого снігу. Використовується в міських умовах та за їх межами.
До складу обладнання входять: плита опорна; рама; відвал; гумовий леміш; захисний козирьок; гідроциліндр підйому/опускання відвалу; два гідроциліндра повороту відвалу. З допомогою універсальної монтажної плити, встановленої на передньому бампері автомобіля, відвал легко монтується Управління поворотом відвала вправо-вліво, підйом-опускання здійснюється з кабіни водія.
Основні переваги: міцна конструкція; зручність в експлуатації; ефективне снігоочищення; управління з кабіни водія; забезпечує копіювання поверхні дорожнього полотна, матеріал з якого виготовлений відвал (високомолекулярний пластик) запобігає налипанню снігу.
Характеристики:
|
Загальна ширина відвалу |
3000 мм. |
|
Висота відвалу |
850 мм. |
|
Ширина робочої зони |
2700-3000 мм. |
|
Робоча швидкість |
40 км/год. |
|
Кут повороту направо (наліво) |
30 |
|
Маса відвалу |
565 кг. |
|
Матеріал лемеша |
гума, товщина 40 мм. |
|
Управління |
гідравлічне з кабіни |
Щіточне обладнання
|
Ширина робочої зони |
2400 мм. |
|
Діаметр щітки |
550 мм. |
|
Частота обертання |
300-400 об/хв. |
|
Допустимий знос щітки до діаметра |
200 мм. |
|
Робоча швидкість |
20 км/год. |
|
Транспортна швидкість |
60 |
|
Маса щітки з елементами кріплення |
240 кг. |
|
Робочий кут |
30 град. |
Поливомийне обладнання
Поливомийне обладнання - використовується для миття, поливання, очищення від бруду та пилу дорожніх покриттів, а також для миття прилоткової смуги і поливання зелених насаджень і газонів.
Технічні характеристики:
- Цистерна це зварна конструкція з листової сталі, встановлюється на універсальному надрамнику або в кузов самоскида.
- Для запобігання гідроударів, всередині цистерни встановлені поперечні хвилерізи
- Для заповнення цистерни водою і доступу всередину цистерни передбачена відкидна верхня горловина (у задній частині цистерни)
- Водяний насос відцентровий, продуктивність 1000 л/хв.
|
Параметр |
Показник |
|
об`єм бочки |
8 м.куб. |
|
ширина обробки при митті |
6,8 м. |
|
ширина обробки при поливі |
20 м. |
|
робочий тиск |
1 Мпа. |
|
робоча швидкість |
10-20 км/год. |
|
транспортна швидкість |
60 км/год. |
