Комбінована дорожня машина КДМ-7 на базі самоскиду JAC N200

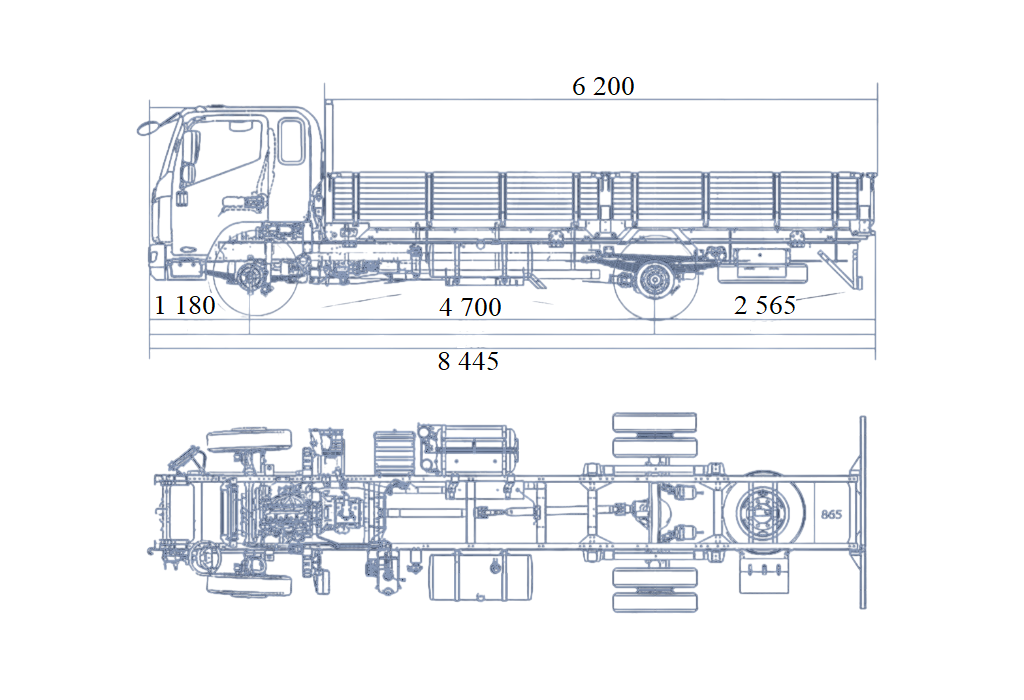

Креслення

Опис

Монтаж та демонтаж бункера у кузов самоскиду здійснюється без застосування вантажопідйомних пристроїв та механізмів. Електричний клапан аварійного скидання тиску в гідросистемі забезпечує збереження деталей приводних механізмів та вузлів, у разі заклинювання їх сторонніми предметами. Кузов підвищеної жорсткості, геометрія кузова виключає налипання протижиледних сумішей на стінках кузова. Привід транспортера – редуктор з гідромотором. Регулювання розкидаючого диска по висоті. Відвал поворотний передній гідравлічний призначений для очищення дорожнього полотна від свіжого снігу. Використовується у міських умовах та за їх межами.

До складу обладнання входять плита опорна; рама; відвал; гумовий леміш; захисний козирок; гідроциліндр підйому/опускання відвалу; два гідроциліндри повороту відвалу. За допомогою універсальної монтажної плити, встановленої на передньому бампері автомобіля, відвал легко монтується. Управління поворотом відвалу вправо-вліво, підйом-опускання здійснюється з кабіни водія.

Основні переваги: міцна конструкція; зручність у експлуатації; ефективне снігоочищення; управління з кабіні водія; забезпечує копіювання поверхні дорожнього полотна, матеріал з якого виготовлений відвал (високомолекулярний пластик) запобігає налипанню снігу.

Можливість монтажу на Шасі марки:

Всесезонна трансформація: Експлуатаційні пакети

Гнучкість КДМ-7 базується на швидкій заміні навісних агрегатів, підключених до загальної гідросистеми автомобіля:

1. Зимовий прибиральний пакет (сніг та лід):

• Гідравлічний поворотний відвал: Встановлюється на передню монтажну плиту. Загальна ширина крила становить 3000 мм, а ширина очищення — 2700–3000 мм (залежно від виставленого кута атаки) Київспецтех. Відвал обладнаний амортизаційною підвіскою для копіювання рельєфу та зносостійким лемешем, який зрізає кригу без руйнування дорожнього покриття.
• Піскосолерозкидач: Прямо в кузов самоскида монтується бункерний завантажувач об'ємом 7 м³ Київспецтех. Дисковий фрикційний механізм розкидає суміш на ширину від 3 до 12 метрів, забезпечуючи щільність посипання від 0,04 до 0,4 кг/м² Київспецтех. Робоча швидкість під час посипання становить 40 км/год Київспецтех.

2. Літній та міжсезонний прибиральний пакет:

• Поливомийна система: Замість піскорозкидача монтується цистерна ємністю 7 м³ Київспецтех. Насос високого тиску через сопла змиває бруд із доріг, очищає прилоткові смуги, бордюри та поливає придорожні зелені зони Київспецтех.
• Міжбазова циліндрична щітка: Розташовується в підбрюшному просторі вантажівки (між осями). Гідропривід обертає її для вимітання пилу та бруду після завершення зимового сезону.
• Повноцінний самоскид: Без навісного обладнання JAC N200 залишається класичним будівельним самоскидом із кузовом об'ємом 10 м³, здатним перевозити асфальт, щебінь, ґрунт або сміття під час дорожньо-ремонтних робіт.

Переваги та комфорт КДМ-7 на базі JAC N200

1. Ергономіка кабіни: Оновлена кабіна моделі N200 стала значно ширшою, забезпечуючи відмінний огляд за рахунок збільшеного лобового скла. Воно укомплектоване сидінням на пневмопідвісці, мультикермом, кондиціонером та сучасним бортовим комп'ютером. Це суттєво зменшує втому водія при багатогодинній роботі вночі Автоцентр.
2. Безпека під час маневрів: Вантажівка штатно обладнана сучасними електронними помічниками — ABS, ASR (антибукс), ESC (стабілізація) та системою контролю рядності LDWS Автоцентр.
3. Електронний контроль навішування: Керування кутом відвалу та інтенсивністю розкидання реагентів здійснюється дистанційно за допомогою пульта, виведеного безпосередньо на робочу панель водія.
