Екскаватор-навантажувач JCB 1CX характеризується зменшеними габаритами, порівняно з іншими моделями даної лінійки виробника. Компактна будівельна спеціальна техніка здатна оперувати вантажами масою до 0,6 т. Основними перевагами навантажувача є маневреність, продуктивність, універсальність та багатофункціональність.

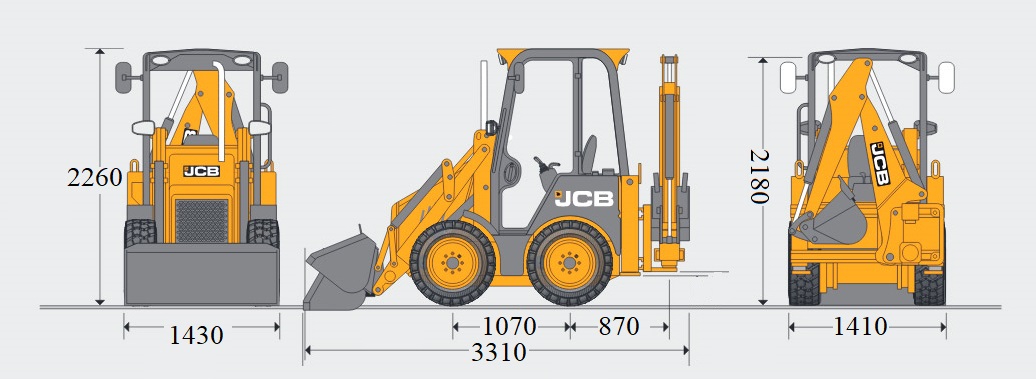

Креслення
Опис
На екскаватор встановлюється повністю інтегрований задній робочий орган із бічним зміщенням. Це гарантує високу продуктивність при виїмці ґрунту вздовж стін. Завдяки таким можливостям техніка широко використовується під час виконання робіт на вузьких вулицях міст.
Фронтальний ківш навантажувача JCB 1CX здатний оперувати вантажами масою до 0,6 т при базовій комплектації. Оригінальна конструкція техніки на пневмоколісному чи гусеничному ході гарантує збільшення кута повороту ковша на 25%, а виривного зусилля – на 15%.
На спецтехніку встановлюється чотирициліндровий силовий агрегат виробництва компанії Perkins об'ємом 2,2 л. Модель 404D-22 характеризується потужністю 36 кВт чи 49 кінських сил.
Власна розробка – система контролю потужності, вона відповідає за можливість налаштування потужності приводів. Це виключає стопор машини, забезпечуючи надійність її при виконанні будь-яких операцій.
Шасі екскаватора навантажувача JCB 1CX виконується цільним, що гарантує високу надійність та довговічність при роботі у складних умовах. Завдяки високій міцності шасі та основних деталей машини досягається значне скорочення простоїв.
Маневреність навантажувача обумовлена високим кліренсом і зменшеним радіусом повороту.
Переваги
- можливість використовувати техніку на колісному або гусеничному ходу, що підвищує продуктивність та універсальність малогабаритної спецтехніки. Роботи виконуються фронтальним робочим органом та за допомогою стрілового механізму, розташованого ззаду.
- бортовий поворот забезпечує можливість розвороту навколо власної осі, що гарантує маневреність та мобільність.
- простота та зручність управління. Як елементи управління використовуються джойстики з сервоприводом, що знижують втому оператора під час роботи. Ручні елементи передбачають підключення до гідравлічної допоміжної лінії. Розташування органів управління в кабіні екскаватора навантажувача JCB 1CX виконано з урахуванням побажань операторів;
- високий рівень захисту під час роботи досягається за рахунок встановлення систем безпеки, що захищають від падаючих предметів саму кабіну, а також оператора. Друга система запобігає підняттю надмірних тяжкостей, здатних призвести до перекидання. Внутрішнє оздоблення кабіни відмінно поглинає шум, крісло обладнане ременями безпеки;
- простота догляду. Конструкція машини розрахована на термін безвідмовної роботи у складних умовах. Відсік двигуна зручно розташований, що дозволяє швидко та легко проводити огляд та обслуговування екскаватора. Бічна панель оснащена лічильником машиногодин та світловими індикаторами, що активуються при аварійній роботі машини. Роз'єми електричної мережі з ізоляцією не пропускають пил та вологу, що відповідає нормам якості IP.
Безпека
Вікна в салоні відкривають панорамну оглядовість, що забезпечує високу безпеку всіх учасників робочого процесу. Лобове скло багатошарове та характеризується високою міцністю, що гарантує додатковий захист під час роботи з фронтальним робочим органом. Заміна скла проводиться легко та швидко. Блокування заднього органу провадиться вручну.
Панель приладів, розташована праворуч від оператора, оснащена вимикачем запалювання, освітлювальних приладів, гальма стоянки, управління, лічильником машиногодин, світловими індикаторами. Тут же встановлено звуковий сигнал. Якість електромережі встановлюється відповідно до IP69. При їзді назад машина видає звуковий сигнал оповіщення. Для переміщення дорогами загального користування передбачений проблисковий маячок. Опціонально встановлюються додаткові захисні грати на переднє скло, дзеркала заднього виду та вогнегасник.
Характеристика | Показник |
Висота навантаження - Станд. | 2348 мм |
Радіус від шарнірного з'єднання – Станд. | 3383 мм |
Глибина копання - Станд. | 2551 мм |
Досяжність на висоті навантаження - Станд. | 1792 мм |
Станд. Макс. глибина копання | 2550 мм |
Охоплення – Рівень ґрунту To Зад. Wheel Center | 4.24 м |
Макс. Завантаження понад борти | 2.35 м |
Охоплення – Рівень ґрунту To Slew Center | 3.38 м |
Розміри | |
Транспортна довжина | 3307 мм |
Транспортна ширина | 1430 мм |
Транспортна висота | 2252 мм |
Колісна база | 1070 мм |
Дорожній просвіт | 180 мм |
Зад. Кут задньої звіси | 23 |
Висота до верху підвісної кабіни | 2252 мм |
Кут передньої звіси | 52 градусів |
Навантажувач | |
Кліренс на макс. висоті скидання | 2097 мм |
Досяжність на макс. висоті скидання | 300 мм |
Глибина копання | 50 мм |
Завантаження понад борти | 2.51 м |
Висота підйому | 2.1 м |
Ширина ковша | 1430 мм |
Loader Вісь шарніра Висота_Short Arms | 2.71 м |
Відкат - Рівень ґрунту | 35 градусів |
Електросистема | |
Pre-Wire | Beacon |
Діаметри | Fuel Level, Hour meter |
Перед. Working Lights | 2 регулюється |
Зад. Working Lights | 2 регулюється |
Батарея | 72A/hour |
Генератор | 50 А |
Двигун | |
Паспортизація джерел викидів | Stage EC Stage IIIA |
Кількість циліндрів | 4 |
Номінальна частота обертання двигуна | 2800 об/хв |
Марка двигуна | 2257 |
Модель двигуна | 104-22 |
Корисна потужність | 35.1 кВт |
Повна потужність | 37.3 кВт |
Виміряна потужність @ | 2800 об/хв |
Крутний момент @ | 2000 об/хв |
Тип палива | Замінний cartridge plus water/sediment separaдоr prefilter |
Макс. корисний крутний момент | 135 Нм |
Подача повітря у двигун | Вільний |
Робочий обсяг | 2.2 л. |
Ємності | |
Моторна олія з фільтром | 9.6 л. |
Паливний бак | 45 л. |
Система охолодження | 8 л. |
Експлуатаційні | |
Фіксований Dipper_Long Arms | 3174 кг |
Фіксований Dipper_Shortarms | 3158 кг |
Висування ed Dipper_Short Arms | 3238 кг |
Висування ed Dipper_Long Arms | 3254 кг |
Експлуатаційна маса - 4WD | 2789.6 кг |
Запас палива | 45 л. |
Об'єм гідравлічної системи | 45 л. |
Ємність системи змащення | 5 л. |
Запас рідини у системі охолодження | 8 л. |
Радіус розвороту | |
Розмір передніх коліс - 2wd/4wd | 7×15 |
Розмір задніх коліс 2wd/4wd | 7×15 |
Робоча напруга | 12 В |
Трансмісія | |
Опис виробника | Danfoss / Rexroth |
Тип трансмісії | Гідростатичний |
Кількість передач уперед | 1 |
Кількість передач назад | 1 |
Макс. швидкість - Вперед | 11 км/год |
Макс. задня швидкість | 11 км/год |
