Екскаватор-навантажувач Cat 426F2 оснащено двигуном Cat 3054C, потужність якого - 93 к.с. Це 4-циліндровий, 4-тактний двигун із турбонаддувом, прямим упорскуванням і стандартними запальними свічками, які гарантують легкий пуск за низьких температур. Двигун стабільно запускається за температур до -26 °C.

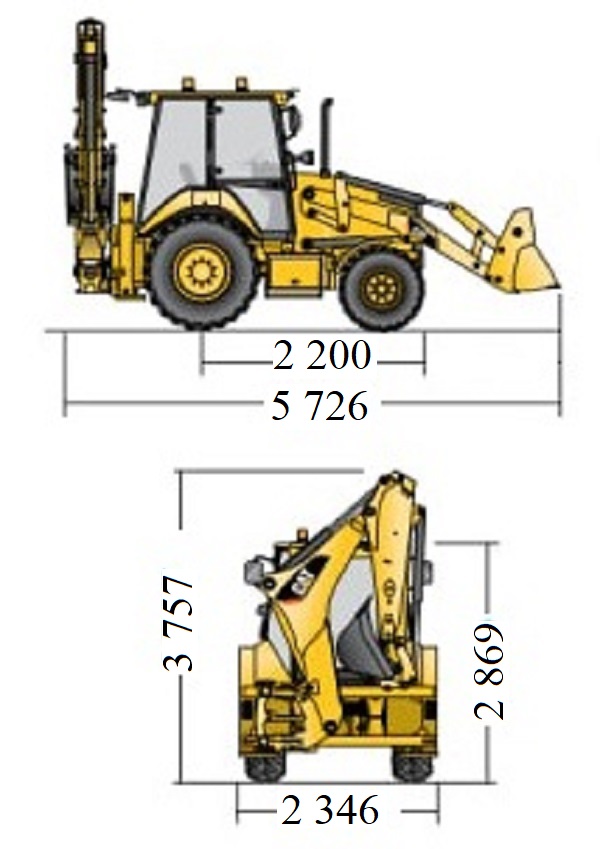

Креслення
Опис
Екскаваторна установка:
-
екскаваторна S-подібна стріла забезпечує роботу над перешкодами і повну заповнюваність ковша, мастило напрямним каретки не потрібне;
-
конструкція телескопічного руків’я з ковзаючою внутрішньою секцією запобігає потраплянню бруду на накладки, що зношуються, збільшуючи інтервали регулювання і заміни накладок;
-
кут повороту ковша - 205⁰, що збільшує продуктивність і наповнюваність ковша.
Стандартний ківш екскаваторної установки, місткістю 0,18 м³, - посилений, а максимальна глибина копання, якщо телескопічне руків’я випущене, становить 5696 мм.
Машина 426F2 оснащена двигуном Cat 3054C, потужність якого - 93 к.с. Це 4-циліндровий, 4-тактний двигун з турбонаддувом, прямим вприскуванням і стандартними запальними свічками, які гарантують легкий пуск при низьких температурах. Двигун стабільно запускається при температурах до -26 ° C.
Аксіально-поршневий насос
Максимальний тиск у гідравлічній системі - 250 бар, потік - 132 л/хв, що є кращими показниками в класі.
Кабіна
Повністю нова кабіна в 426F2 оснащена захистом оператора ROPS, кондиціонером повітря й обігрівачем, забезпечує максимальний комфорт і простоту управління, а також має відмінний дизайн, що відповідає вимогам сучасного оператора. Новий дизайн включає великий внутрішній простір, плоске скло (для зменшення витрат на володіння) і прекрасну оглядовість.
Освітлення
Робоче освітлення: 8 фар на кабіні (4 спереду та 4 ззаду), освітлення для руху по дорогах загального користування.
Інші особливості нової моделі
-
паливний бак 160 л;
-
змащені на весь термін служби мости;
-
ящик для ЗІП (стандартно);
-
повний привід, механічна коробка передач з перемиканням під навантаженням;
-
100% блокування міжколісного диференціала заднього моста (збільшення прохідності та зменшення зносу шин);
-
відкидний блок радіаторів (для простоти щоденного обслуговування);
-
наявність пластин зносу для виносних опор.
|
Двигун |
|
|
Потужність - корисна |
66 кВт |
|
Модель |
Cat 3054C з механічним нагнітачем і турбокомпресором |
|
Номінальна потужність (стандартна) - 2200 об / хв - повна потужність - ISO 14396 |
68,5 кВт |
|
Корисна потужність - 2200 об/хв - ISO 9249 |
66 кВт |
|
Збільшення корисного крутного моменту - 1200 об/хв |
38% |
|
Максимальний крутний момент - 1400 об/хв |
394 Н·м |
|
Діаметр циліндрів |
105 мм |
|
Хід поршня |
127 мм |
|
Робочий об'єм двигуна |
4,4 л |
|
Маса |
|
|
Експлуатаційна маса - номінальна |
7990 кг |
|
Експлуатаційна маса - максимальна |
8760 кг |
|
Гідросистема |
|
|
Тип |
З закритим центром |
|
Тип насоса |
Регульований аксиально-поршньовий |
|
Максимальна продуктивність насоса |
132 л/хв |
|
Тиск в системі - зворотня лопата |
250 бар |
|
Тиск в системі - навантажувач |
250 бар |
|
Рівень шума |
|
|
В кабіні |
80 дБ(А) |
|
Ззовні кабіни |
104 дБ(А) |
|
Коробка передач з перемиканням під навантаженням |
|
|
1-а передача переднього ходу |
5,5 км/г |
|
2-а передача переднього ходу |
9 км/г |
|
3-я передача переднього ходу |
20,7 км/г |
|
4-а передача переднього ходу |
40 км/г |
|
1-а передача заднього ходу |
5,5 км/г |
|
2-а передача заднього ходу |
9 км/г |
|
3-я передача заднього ходу |
20,7 км/г |
|
4-а передача заднього ходу |
40 км/г |
|
Місткість заправних ємностей |
|
|
Система охолодження |
22 л |
|
Топливний бак |
160 л |
|
Моторне масло з фільтром |
8,8 л |
|
Коробка передач - з перемиканням під навантаженням - повний привід |
15 л |
|
Задній міст |
14,5 л |
|
Задній міст, планетарні передачі |
1,5 л |
|
Передній міст (повний привід) |
11 л |
|
Передній міст (повний привід) - планетарні передачі |
0,7 л |
|
Гідросистема |
106 л |
|
Гідробак |
40 л |
|
Маса компонентів |
|
|
Експлуатаційна маса - розрахункова |
7990 кг |
|
Експлуатаційна маса - конструкція ROPS - максимальна |
8760 кг |
|
Противаги - базові |
115 кг |
|
Противаги - середні |
240 кг |
|
Рекомендації по мінімальній масі противаги - стандартна рукоять: ківш навантажувача загального призначення |
115 кг |
|
Рекомендації по мінімальній масі противаги - стандартна рукоять: ківш навантажувача - універсальний |
0 кг |
|
Номінали мостів |
|
|
Передній міст (повний привід) - жорстко закріплений |
22943 кг |
|
Передній міст (повний привід) - рухливий |
9177 кг |
|
Задній міст - рухливий |
7648 кг |
|
Рульове керування |
|
|
Тип |
Переднє колесо |
|
Підсилювач рульового керування |
Гідростатичний |
|
Один (1) гідроциліндр двосторонньої дії, повний привід - діаметр циліндра |
65 мм |
|
Один (1) гідроциліндр двосторонньої дії, повний привід - хід поршня |
120 мм |
|
Один (1) гідроциліндр двосторонньої дії, повний привід - діаметр штока |
36 мм |
|
Радіус повороту - повний привід (внутрішнє колесо не пригальмовує) - зовнішній, по передніх колесах |
8,18 м |
|
Радіус повороту - повний привід (внутрішнє колесо не пригальмовує) - зовнішній, з самим широким ковшом навантажувача |
10,97 м |
|
Гальма |
|
|
Тип |
Повністю герметичні, гідравлічні, багатодискові, з сервопідсилювачем |
|
Розміри машини - ковш загального призначення - 1,05 м3 |
|
|
Загальна довжина - в положенні для руху по дорогах |
5726 мм |
|
Загальна транспортна довжина |
5678 мм |
|
Габаритна транспортна висота - 4,3 м |
3757 мм |
|
Габаритна ширина - без ковша навантажувача |
2346 мм |
|
Висота - до верху кабіни/навісу |
2869 мм |
|
Висота до верху випускної труби |
2716 мм |
|
Від середньої лінії заднього моста до передньої решітки |
2708 мм |
|
Колісна база - повний привід |
2200 мм |
|
Розміри машини - універсальний ковш - 0,96 м3 |
|
|
Загальна довжина - в положенні для руху по дорогах |
5682 мм |
|
Загальна транспортна довжина |
5675 мм |
|
Габаритна транспортна висота - 4,3 м |
3757 мм |
|
Габаритна ширина - без ковша навантажувача |
2346 мм |
|
Висота - до верху кабіни/навісу |
2869 мм |
|
Висота до верху віпускної труби |
2716 мм |
|
Від середньої лінії заднього моста до передньої решітки |
2708 мм |
|
Колісна база - повний привід |
2200 мм |
|
Розміри і продуктивність ковша навантажувача: загального призначення |
|
|
Місткість |
1,05 м3 |
|
Ширина |
2262 мм |
|
Вантажність при максимальній висоті |
3630 кг |
|
Виривне зусилля, підйом |
54,46 кН |
|
Виривне зусилля, нахил |
53,92 кН |
|
Перекидаюче навантаження - точка відриву |
7012 кг |
|
Максимальна висота вісі шарніру |
3447 мм |
|
Кут розвантаження при повному підйомі |
46° |
|
Висота розвантаження при максимально нахиленому ковші |
2733 мм |
|
Виліт кромки при максимально нахиленому ковші |
900 мм |
|
Максимальний кут закидання ковша на рівні землі |
38° |
|
Глибина копання |
88 мм |
|
Максимальний кут профілювання |
113° |
|
Відстань від радіаторної решітки до ріжучої кромки ковша, в транспортному положенні |
1482 мм |
|
Максимальна робоча висота |
4368 мм |
|
Маса ковша - без зубців та вил |
428 кг |
|
Розміри і продуктивність ковша навантажувача: універсальний |
|
|
Місткість |
1 м3 |
|
Ширина |
2262 мм |
|
Вантажність при максимальній висоті |
3475 кг |
|
Виривне зусилля, підйом |
54 кН |
|
Виривне зусилля, нахил |
60,48 кН |
|
Перекидаюче навантаження - точка відриву |
7110 кг |
|
Максимальна висота вісі шарніру |
3447 мм |
|
Кут розвантаження при повному підйомі |
46° |
|
Висота розвантаження при максимально нахиленому ковші |
2746 мм |
|
Виліт кромки при максимально нахиленому ковші |
825 мм |
|
Максимальний кут закидання ковша на рівні землі |
39° |
|
Глибина копання |
147 мм |
|
Максимальний кут профілювання |
116° |
|
Відстань від радіаторної решітки до ріжучої кромки ковша, в транспортному положенні |
1450 мм |
|
Максимальна робоча висота |
4368 мм |
|
Маса ковша - без зубців та вил |
611 кг |
|
Розміри та продуктивність екскаватора-навантажувача - стандартана рукоять - 4,3 м |
|
|
Глибина копання - максиамальна по SAE |
4119 мм |
|
Максимальна глибина виймання ґрунту, заявлена виробником |
4709 мм |
|
Глибина копання - 2440 мм з плоским дном |
3743 мм |
|
Глибина копання - 600 мм з плоским дном |
4094 мм |
|
Глибина копання траншеї з плоским дном довжиною 600 мм, заявлена виробником |
4670 мм |
|
Виліт стріли від поворотного шарніра на рівні опорної поверхні |
5609 мм |
|
Максимальна рабоча висота |
5719 мм |
|
Виліт при навантаженні |
1477 мм |
|
Кут повороту стріли |
180° |
|
Поворот ковша |
205° |
|
Ширина машини по опорам |
2242 мм |
|
Зусилля копання ковша |
57,22 кН |
|
Зусилля копання рукояті |
35,29 кН |
