XMR303 – це легкий вібраційний каток з робочою вагою 3 тонни. Ця машина підходить для ущільнення поверхонь та країв при будівництві асфальтового, цементного та інших робіт, а також для ущільнення підстилаючих та основ, піщаних та гравійних матеріалів. Це ідеальна ущільнювальна техніка для всіх видів будівництва парковок, доріг, тротуарів та велосипедних доріжок, а також для різноманітного обслуговування доріг.

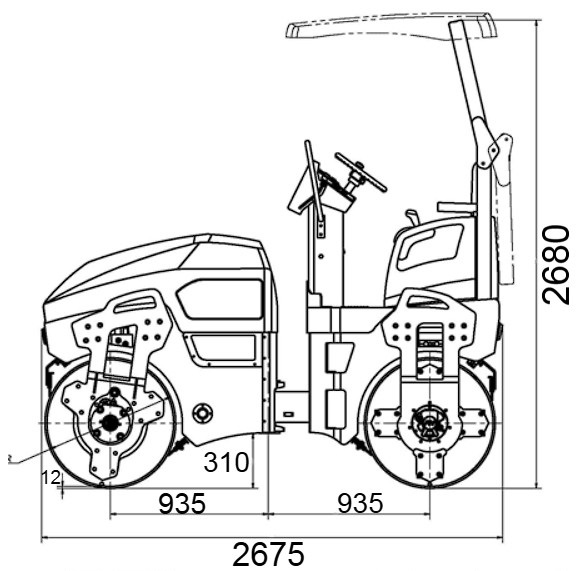

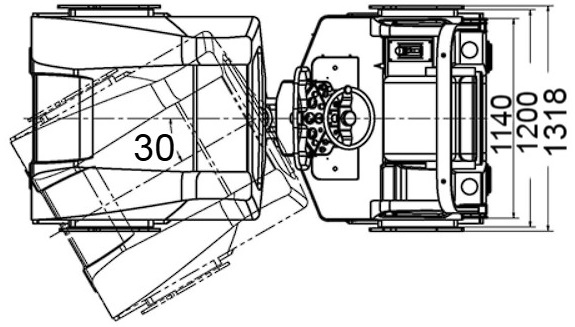

Креслення
Опис
Тротуарний каток XCMG XMR303 – це двобарабанний вібраційний каток для ущільнення асфальту, гравію, піску та інших матеріалів. Він підходить для ущільнення бордюрів, фундаментів, траншей, трубопроводів, доріг та майданчиків. Він має робочу вагу 3,0 тонни, потужність двигуна 38 к.с. та габарити 2682 × 1382 × 2722 мм.
Для реалізації безступінчастої зміни швидкості використовується закрита система гідравлічного приводу.
-
Гальмівна система використовує гальмування в нейтральному положенні, екстрене гальмування та стоянкове гальмо, короткий гальмівний шлях та високий гальмівний момент, що забезпечує безпеку продукту.
-
Передній огляд машини становить менше 1 x 0,75 м, задній огляд без будь-якого затінення, що забезпечує водієві хороший огляд.
-
Вібраційна система може реалізувати одночасну вібрацію та незалежну вібрацію заднього та переднього барабанів, а також відповідає різним умовам роботи.
-
Високочастотна вібрація та конструкція сили збудження, висока робоча ефективність, хороший ефект ущільнення.
-
Ширина вібраційного барабана більша за ширину рами, що зручно для спостереження за станом ущільнення краю барабана в конструкції.
|
Параметр |
Показник |
|
Маса(kg) |
|
|
Операційна вага |
3100 |
|
Навантаження на передній барабан |
1480 |
|
Навантаження на задній барабан |
1620 |
|
Робочі характеристики |
|
|
Швидкість（km/h） |
0-9.5 |
|
Підйомопереборність (%) |
30 |
|
Мінімальний радіус повороту (Внутрішній/зовнішній) |
2890/4090 |
|
Кут хитання |
±10° |
|
Кут повороту |
±30° |
|
Статичне лінійне навантаження（N/cm） |
123/135 |
|
Номінальна амплітуда（mm） |
0.46 |
|
Частота вібрації（Hz） |
60 |
|
Відцентрова сила(kN) |
32 |
|
Двигун |
|
|
Модель |
ZN390Q |
|
Тип |
Трициліндровий чотиритактний з водяним охолодженням |
|
Номінальна потужність(kW) |
25 |
|
Номінальна частота обертання（r/min） |
2600 |
|
Електрична система |
|
|
Напруга |
12V |
|
Номінальний тиск гідравлічної системи (Mpa) |
|
|
Рульове керування |
14 |
|
Тиск олії |
2.0 |
|
Система приводу |
34 |
|
Система вібрації |
20 |
|
Об'єми（L） |
|
|
Барабан |
8.5 |
|
Гідравлічний бак |
52 |
|
Система змащення двигуна |
6 |
|
Паливний бак |
66 |
|
Водяний бак |
220 |
|
Розподільна коробка |
1 |
|
Робоче середовище |
|
|
Температура довкілля |
-10℃～+40℃ |
|
Висота підйому (m) |
≤2000 |
|
Значення шуму（ISO6394） |
|
|
Шум на сидіння (машина має кабіну) |
94dB(A) (Рекомендується використовувати протишумні навушники під час роботи.) |
|
Рівень шуму |
111dB(A) |
