Модель: автобетонозмішувач з установкою на стисненому природному газі (CNG). Колісна формула: 6х4. Шасі: DFH 3330A80. Об’єм барабана: 10 м³. Допустима повна маса (GVW): 35.8 т. Двигун: YUCHAI YC6MK375N-30, потужністю 375/273 к.с./кВт. КПП: FAST 9-ступенева.

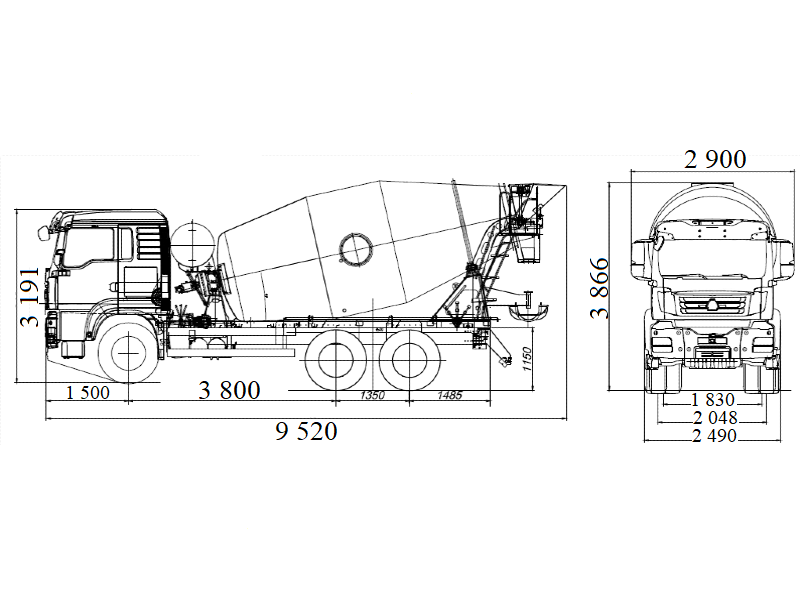

Креслення
Опис
Китайський тривісний автобетонозмішувач, що працює на установці стисненого природного газу (CNG), виробництва компанії Dongfeng Trucks, призначений для доставлення бетонної суміші від виробника до будівельного майданчика. А також для приготування бетону в дорозі або безпосередньо на місці використання. Характеризується найменшими експлуатаційними витратами у своєму класі, китайський тривісний автобетонозмішувач Dongfeng забезпечує високу продуктивність і найкращі економічні показники перевезень.
Змішувальний барабан об’ємом 10 куб.м. працює на приводі від двигуна шасі. Така конструкція робить китайський тривісний автоміксер економічним, оскільки знижується витрата палива. Це також підвищує екологічні показники та значно знижує загальну масу автобетонозмішувача і рівень шуму.
Китайська спецтехніка Dongfeng завоювала популярність у всьому світі, завдяки тому, що за якістю та надійністю китайські вантажівки не поступаються європейським і американським аналогам. При виробництві автомобілів і техніки використовуються автозапчастини та технічні рішення провідних автомобілебудівників світу. При цьому ціна китайської спецтехніки значно нижче, завдяки масштабам виробництва.
Тривісний автоміксер CNG, так само як і інша китайська спецтехніка Dongfeng, проходить суворий контроль якості. Це дозволяє виключити вихід в продаж техніки з браком або вадою. Завдяки цьому контролю, китайська спецтехніка характеризується низьким коефіцієнтом ламання й високим показником продуктивності.
У компанії високо цінують надійність, безпеку та комфорт. Утеплення кабіна китайського автобетонозмішувача має сучасний ергономічний інтер’єр. Регульоване анатомічне сидіння водія. Зручне розташування елементів управління на вигнутій приладової панелі. Широке вітрове скло і комплект зовнішніх дзеркал забезпечують відмінний огляд і повний контроль ситуації. Тривісний автоміксер CNG укомплектований кондиціонером, радіо MP3 / USB.
Загальні характеристики
Колісна формула | 6х4 |
Споряджена маса шасі з надбудовою | 16 900 кг |
Повна маса автомобіля | 35 800 кг |
Повна дозволена маса | 25 000 кг |
Максимальна швидкість | 90 км/г |
Бак | 400 л |
Система вентиляції кабіни | примусове включення |
Кут заїзда/з’їзда | 30/30 |
Кліренс | 280 мм |
Мінімальний радіус повертання | 8м |
Максимальний підйом | 32% |
Основні характеристики бетонозмішувальної надбудови
Номінальна місткість | 10 куб.м |
Привід | від двигуна шасі |
Геометричний об’єм | 14,014 куб.м |
Місткість води | 9,580 куб.м |
Швидкість барабану | 0-14 об/хв |
Швидкість завантаження | ≥3 куб.м/хвилину |
Швидкість розвантаження | ≥2 куб.м/хвилину |
Кут нахилу барабану | 12 градусів |
Габаритні розміри
Довжина | 10150 мм |
Ширина | 2500 мм |
Висота | 3899 мм |
База | 3800 + 1450 мм |
Колія колес 1-й/2-й/3-й вісей | 2045/1860 /1860 мм |
Рульове управління
Тип | з гідропідсилювачем, «гвинт-шарикова гайка-рейка-сектор» |
Двигун
Модель двигуна | YUCHAI YC6MK375N-30, CNG(150L*8) |
Тип | чотирьохтактний дизель з турбонаддувом |
Кількість та розташування ціліндрів | 6, рядне |
Потужність двигуна | 375/273/2100 кс/кВт/об-хвилин |
Крутний момент | 1482Нм/1400 об-хвилину |
Об’єм | 8.9 л |
Система охолодження | рідинна |
Відповідність екологічним стандартам | Евро V |
Коробка передач
Марка | FAST GEAR RT-11509G |
Тип | механічна, 9 – ступенева |
Кількість передач | 9 вперед / 1 назад |
Головна передача | конічний двоступеневий редуктор |
Гальмівна система
Робоча | Двоконтурна пневматична в розділенням по переднім і заднім колесам, з АБС (WABCO), барабанні гальмівні механізми всіх коліс |
Допоміжна | Моторне гальмо-уповільнювач |
Стояночна | З приводом від пружинних енергоакумуляторів |
Зчеплення
Марка | SACHS, F430 |
Тип | Сухе, однодискове |
Підвіска
Перша вісь | Залежна, на 2-х напівеліптичних ресорах, з гідравличними телескопічними амортизаторами, зі стабілізатором поперечної стійкості |
Друга, третя осі | Залежна, балансирна на 2-х напівеліптичних ресорах |
Шини
Розмірність | 12.00 R20, 315/80R22.5 |
