Модель: автобетонозмішувач на шасі DFH 3440A80 (Євро-5). Колісна формула: 8х4. Допустима повна маса (GVW): 44,8 т. Двигун: Cummins, ISL 380.50 потужністю 380/275 кс/кВт. КПП: FAST 12JS180T 12-ступенева. Об’єм барабана: 10 (12) м³

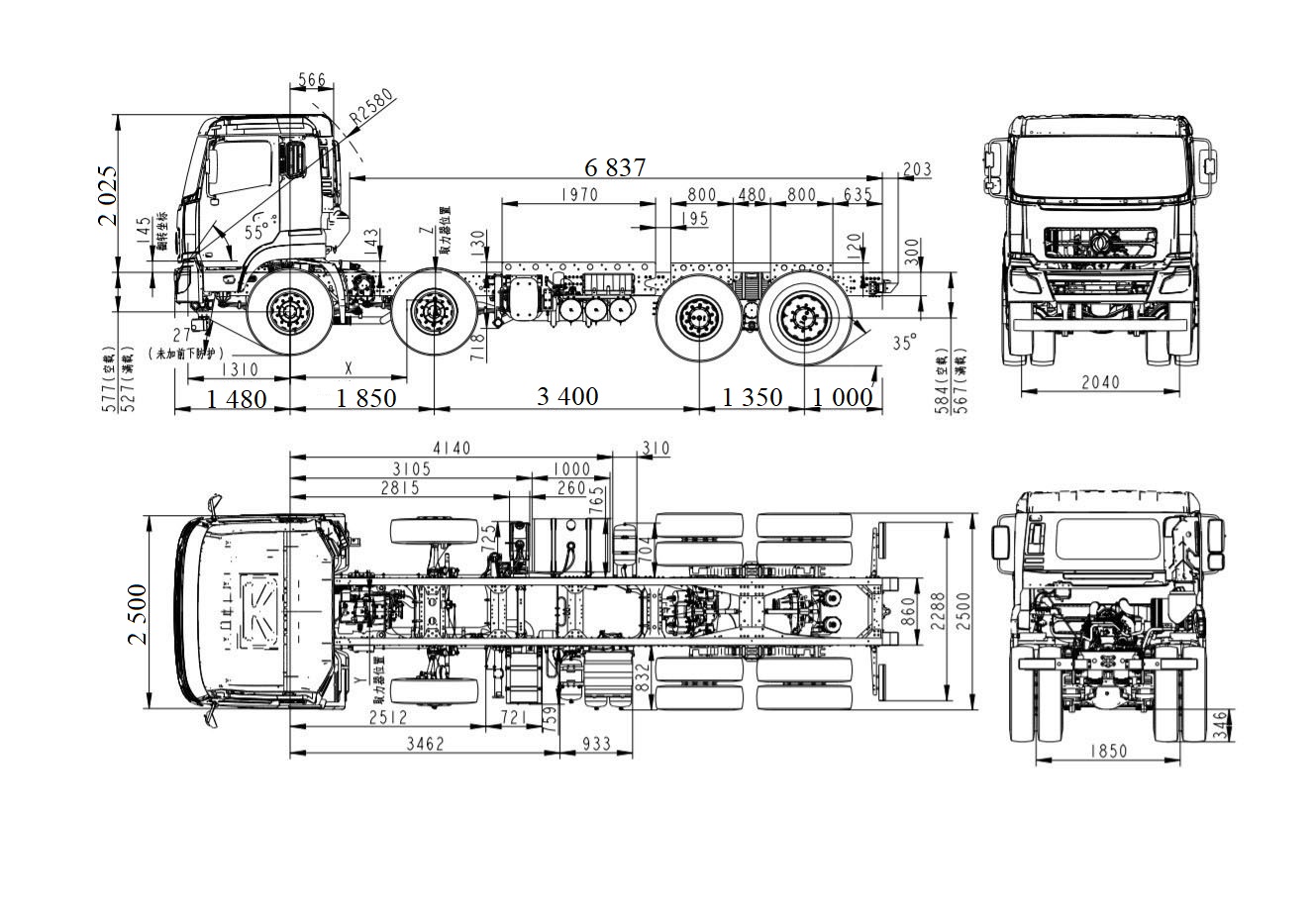

Креслення
Опис
Автобетонозмішувач 12 куб.м на чотиривісних шасі Dongfeng DFH 3440A80 призначений для доставлення бетонної суміші будівельними та транспортними компаніями від заводу до будівельного майданчика. Китайський автоміксер DFH 3440A80 можна використовувати також для приготування бетону в шляху до місця призначення або безпосередньо на місці заливки.
Привід змішувального барабана китайського автобетонозмішувача здійснюється від двигуна шасі. Така конструкція дозволяє поліпшити економічні та екологічні показники, оскільки знижується витрата палива та шкідливі викиди. Також такий привід зменшує загальну вагу спецтехніки та знижує рівень шуму. Потужності двигуна 380 к.с. більше, ніж достатньо, для забезпечення стабільної роботи і змішувального барабана і самого автобетонозмішувача.
У конструкції ходової частини використовуються мости всесвітньо відомого виробника Dana, міжколісні й міжосьові диференціали мають механізми блокування, підвіска має традиційну, просту в обслуговуванні, конструкцію – багатолистові ресори зі стабілізаторами поперечної стійкості та гідравлічними амортизаторами.
Двигун Dongfeng Сummins потужністю 380 к.с. відповідає екологічним стандартам Євро-5, оснащений системою безпосереднього вприскування палива Common Rail, працює в парі з синхронізованою 12-ти східчастою коробкою передач і забезпечує плавність ходу і чіткість перемикання передач при будь-якому завантаженні.
Кабіна самоскида Dongfeng KC простора і має відмінну оглядовістю. Комплект дзеркал заднього виду і широке вітрове скло дозволяють водієві завжди контролювати ситуацію. Всі елементи інтер’єру виконані з урахуванням ергономіки, у всіх комплектаціях є такі опції комфорту, як магнітола з USB і кондиціонер.
Завдяки своїй надійності, доступному сервісному обслуговуванню та одним з найнижчих експлуатаційних витрат у своєму класі, цей автомобіль забезпечує високу продуктивність та довготривалість експлуатації.
Загальні характеристики
Колісна формула | 8х4 |
Споряджена маса шасі | 11 500 кг |
Вага надбудови | 4 400 кг |
Повна маса автомобіля | 44 000 кг |
Повна дозволена маса | 32 000 кг |
Максимальна швидкість | 90 км/г |
Бак | 400 л |
Система вентиляції кабіни | примусове включення |
Кут заїзда/з’їзда | 30/30 |
Кліренс | 280 мм |
Максимальний підйом | 32% |
Основні характеристики бетонозмішувальної надбудови
Номінальна місткість | 10 (12) куб.м |
Привід | від двигуна шасі |
Геометричний об’єм | 17,448 куб.м |
Місткість води | 11,241 куб.м |
Швидкість барабану | 0-14 об/хв |
Резервуар для води | 650 л |
Лічильник води | 0-500 (з нульовою індикацією) |
Габаритні розміри
Довжина | 10250 мм |
Ширина | 2500 мм |
Висота | 3990 мм |
База | 1850 + 3400 + 1350 мм |
Колія колес 1-й/2-й/3-й/4-й вісей | 2040/2040/1850 /1850 мм |
Рульове управління
Тип | з гідропідсилювачем, «гвинт-шарикова гайка-рейка-сектор» |
Двигун
Модель двигуна | Cummins, ISL 380 50 |
Тип | чотирьохтактний дизель з турбонаддувом |
Кількість та розташування ціліндрів | 6, рядне |
Потужність двигуна | 380/275/2100 кс/кВт/об-хвилину |
Крутний момент | 1682Нм/1400 об-хвилину |
Об’єм | 8.9 л |
Ступінь стискання | 16.6 |
Середній розхід палива | 32 л/100 км |
Система живлення | впорскування палива під тиском |
Система охолодження | рідинна |
Відповідність екологічним стандартам | Евро V |
Коробка передач
Марка | FAST 12JS180T |
Тип | механічна, 12 – ступенева |
Кількість передач | 12 вперед / 2 назад |
Передаточнее число головної передачі | 5,92 |
Гальмівна система
Робоча | Двухконтурна пневматична в розділенням по переднім і заднім колесам, з АБС (WABCO), барабанні гальмівні механізми всіх колес |
Допоміжна | Моторне гальмо-уповільнювач |
Стояночна | З приводом від пружинних енергоакумуляторів |
Зчеплення
Марка | SACHS, F430 |
Тип | Сухе, однодискове |
Підвіска
Перша вісь | Залежна, на 2-х напівеліптичних ресорах, з гідравличними телескопічними амортизаторами, зі стабілізатором поперечної стійкості |
Друга, третя осі | Залежна, балансирна на 2-х напівеліптичних ресорах |
Шини
Розмірність | 12.00 R20, 315/80R22.5 |
