Шасі DAYUN CGC1100

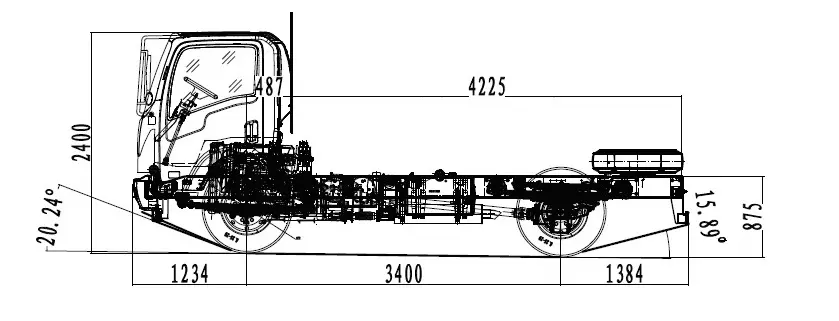

Креслення

Опис

Шасі DAYUN CGC1100 — середньотонажне вантажне шасі з повною масою 10 000 кг, призначене для щоденної комерційної експлуатації та монтажу різних типів надбудов у міському та міжміському режимі. Автомобіль виконаний за колісною формулою 4×2 з колісною базою 3400 мм, що забезпечує маневровість і стабільність при повному завантаженні.

Габаритні розміри шасі становлять 6500 × 2300 × 2200 мм (Д×Ш×В). Ширина 2300 мм відповідає стандартним вимогам до середньотонажних надбудов, а висота 2200 мм дозволяє без обмежень встановлювати фургони та спеціалізоване обладнання. Довжина 6500 мм у поєднанні з колісною базою 3400 мм забезпечує оптимальний баланс між монтажною можливістю та маневровістю.

Розподіл повної маси становить 3200 кг на передню вісь та 6800 кг на задній міст, що гарантує коректний розподіл навантаження при експлуатації з надбудовами. Споряджена маса автомобіля — 3890 кг, що формує вантажопідйомність 6110 кг, достатню для встановлення бортових платформ, промтоварних фургонів, ізотермічних кузовів і комунального обладнання.

Колія передньої та задньої осей складає 1757 / 1700 мм, що позитивно впливає на курсову стійкість. Мінімальний кліренс 245 мм дозволяє експлуатувати автомобіль на дорогах з поганим покриттям та на промислових майданчиках. Силовий агрегат — дизельний двигун Weichai WP4.1Q160E50 з турбонаддувом, робочим об’ємом 4,1 л, стандарту ЄВРО-5. Потужність двигуна становить 110,5 кВт (150 к.с.), що забезпечує стабільну роботу автомобіля при повному завантаженні та економічну експлуатацію.

Двигун працює в парі з механічною коробкою передач Fast Gear 6J70T з 6 передачами вперед та 1 назад. На КПП встановлена коробка відбору потужності Fast Gear QC45B, що дозволяє підключати гідравлічні та механічні системи надбудов без додаткових конструктивних змін. Паливний бак об’ємом 120 л, виконаний з алюмінію, зменшує власну масу шасі та підвищує корозійну стійкість. Шини 8.25R20 розраховані на відповідні осьові навантаження у середньотонажному сегменті.

Гальмівна система оснащена ABS, рульове управління — з гідропідсилювачем, що забезпечує безпечне та комфортне керування. Максимальна швидкість автомобіля обмежена на рівні 90 км/год. Електрична система — 24 В, з акумуляторними батареями 2 × 105 А·год, що відповідає вимогам до комерційного транспорту та дозволяє стабільно живити додаткове обладнання. Кабіна — трьохмісна, орієнтована на щоденну роботу екіпажу, з базовим набором комфорту для тривалих змін.
