Автопаливозаправник DАYUN CGC1100 з об’ємом цистерни 4 куб.м. є потужним і надійним транспортним засобом, розробленим для ефективного транспортування та розподілу різних видів пального. Колісна формула 4х2, двигун оснащений дизельним мотором Weichai Power WP4.1Q160E50 з робочим об’ємом 4,1 л, потужністю 150 к.с. Коробка передач Fast Gear 6J70T 6 ступінчаста. Цистерна об’ємом 4 куб.м виготовлена з високоякісних матеріалів, що забезпечує її довговічність і стійкість до корозії.

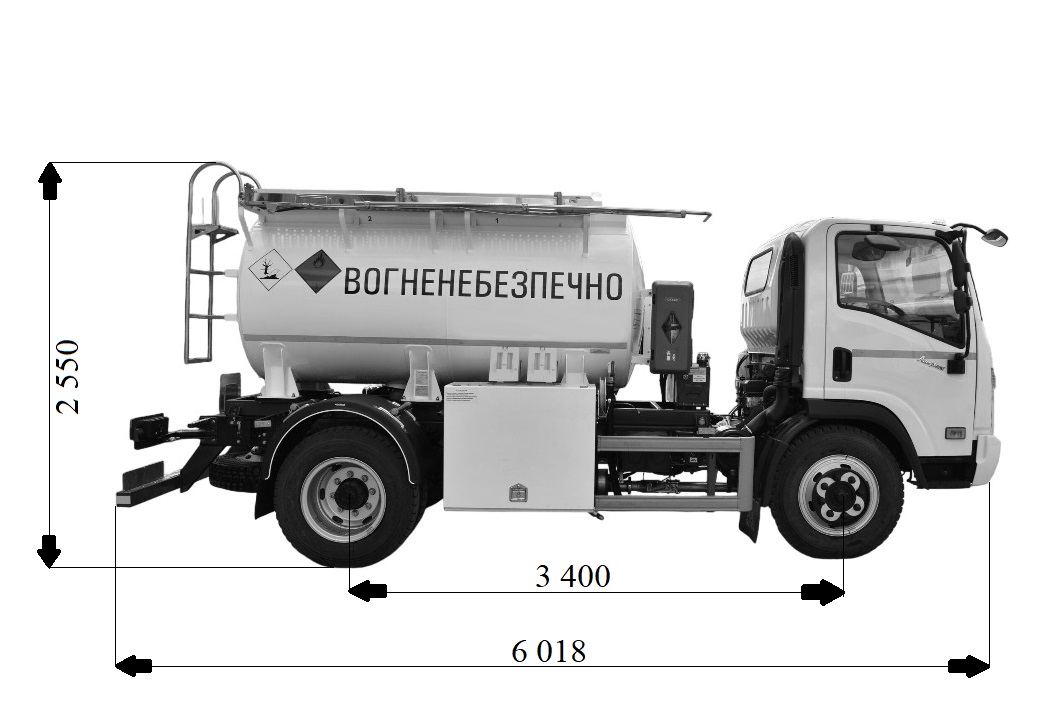

Креслення
АПЗ

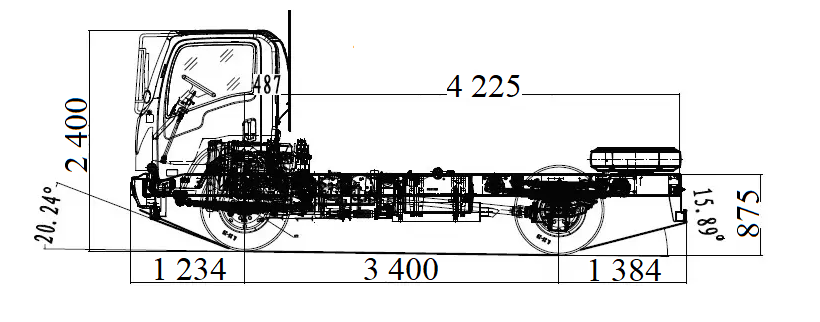

Шасі
Опис
Паливозаправник призначений для перевезення, короткочасного зберігання, механізованої заправки світлими нафтопродуктами різної техніки з одночасним урахуванням обсягу видається палива, а також для перекачування палива з однієї ємності в іншу минаючи власну.
Конструкція цистерни спроектована таким чином, щоб витримувати необхідні навантаження. При виготовленні застосовується автоматична роботизована дугова зварка. Цистерна має холоднокатані денця торосферичні або напівсферичної форми. Цистерна має додатковий захист від пошкоджень, що викликаються ударами збоку або перекиданням. Неруйнівний контроль зварних швів ультразвуковим методом виконується атестованим фахівцем.
Цистерна кріпиться до ложементів рами за допомогою стяжних стрічок, частина з яких обладнана пружинними компенсаторами. Між цистерною і ложементами встановлюються гумові прокладки.
Альтернативи шасі для встановлення надбудови
|
Модель автопаливозаправника |
АПЗ-4-на шасі DАYUN CGC1100 |
Базове шасі DАYUN CGC1100 |
|
|
Колісна формула |
4х2 |
|
Повна маса, кг |
10000 |
|
Двигун, марка |
Weichai Power WP4.1Q160E50 (ЄВРО-5) |
|
Об’єм двигуна, л |
4,1 |
|
Потужність двигуна, кВт (к.с.) |
110,5 (150) |
|
КПП |
Fast Gear 6J70T (механічна, 6-ти ступінчата) |
|
Паливний бак, л |
120 (алюмінієвий) |
|
Гальмівна система |
з ABS |
|
Рульове управління |
з гідропідсилювачем |
|
Оснащення кабіни автомобіля |
кондиціонер, електросклопідйомники, пневмосидіння водія, центральний замок з дистанційним управлінням, 3-х містна кабіна, магнітола з підтримкою MP3 / USB. |
|
Розмір шин |
8.25R20 |
|
Максимальна швидкість, км/год |
90 (з електронним обмеженням швидкості) |
ОБЛАДНАННЯ АВТОЦИСТЕРНИ |
|
|
Матеріал цистерни |
низьколегована конструкційна сталь 09Г2С (або еквівалент) |
|
Об’єм цистерни |
4,0 м3 |
|
Кількість секцій |
2 |
|
Форма цистерни |
еліптична постійного перетину |
|
Заливна арматура |
• алюмінієва кришка горловини Normec • Ø технологічний 500 мм • Ø заливний 250 мм • дихальний клапан Normec • вимірювальна планка в секції • можливість пломбування завантажувального люка |
|
Запірна арматура |
• трубопровід (2,5”) • злив в технологічному ящику • донний клапан 4” Normec, управління пневматичне • зливний шаровий кран 2,5” • зливний колектор • швидкороз’ємні з’єднання з кришкою (UNIMAT) • можливість пломбування зливний апаратури |
|
Насосна установка (стандарт) |
• електронасос Gespasa AG-90 • продуктивність насоса – до 80 л/хв. • живлення від бортової марежі 24 В • зливний колектор |
|
Насосная
установка 450 л (опція) |
• насос ВС-80, привід від КВП шасі через кардан • продуктивність насоса – до 450 л/хв. • фільтр грубої очистки палива перед насосом • перепускний клапан * при виборі цієї опції електронасос буде виключено із комплектації |
|
Насосная
установка 600 л (опція) |
• насос SAMPI RVP 2.5, привід від КВП шасі через кардан • продуктивність насоса – до 600 л/хв. • фільтр грубої очистки палива перед насосом • перепускний клапан * при виборі цієї опції електронасос буде виключено із комплектації |
|
Вузол мірної видачі палива |
• електронний лічильник PIUSI K24 • фільтр очишщення палива перед лічильником • рукав 1″ – 10 м на кронштейні • заправний пістолет з відсікачем |
|
Забарвлення |
• забарвлення цистерни в один або декілька кольорів (згідно технічного завдання замовника) • світловідбивне маркування ТЗ з трьох сторін • напис «ВОГНЕНЕБЕЗПЕЧНО» з обох з боків |
|
Комплектація |
• рукав ДУ-75 довжиною 4 м в зборі с муфтами – 2 шт. • пенал зливного рукава 4 м – 2 шт. • стаціонарна драбина • підйомний поручень • трап для доступу до заливних горловин • екологічний короб з дренажем • верхні трьохсекційні ліхтарі – 2 шт. • технологічний з правої сторони • вогнегасник ВП-6 в пластиковому ящику – 2 шт. • контур заземлення (котушка з тросом 15м, 2 точки заземлення на корпусі цистерни, електростатик) • рукомийник пластиковий |
|
Функціональність |
Автопаливозаправник забезпечує: • перевезення і тимчасове зберігання світлих нафтопродуктів з використанням на дорогах загального користування 1-3 категорії • верхній налив продуктів, через заливну горловину • гравітаційний злив • мірна видача палива через ВМВП |
