Машина каналопромивочна на базі КрАЗ 6505 комплектується різними за розміром та функціональністю насадками, які застосовують для формування струменя високого тиску і очищення того чи іншого елемента каналізаційної системи, в залежності від ступеня його засміченості та розміру.

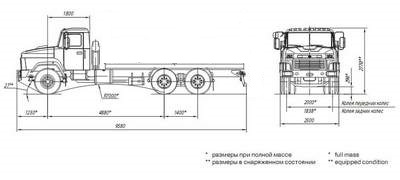

Креслення каналоочисної машини на базі КрАЗ 6501
Опис
Машина каналопромивочна на базі КрАЗ 6505 призначена для експлуатації на підприємствах комунального господарства. за її допомогою проводять ліквідацію засмічень та профілактичне очищення каналізаційних систем, зокрема:
-
Зливова каналізація.
-
Колодязь.
-
Відстійник
-
Водостічна труба.
-
Каналізаційна труба.
Принцип дії. Вода під тиском подається в головку, яка рухається всередині каналізаційної труби під дією реактивної сили рідини і розмиває перед собою відкладення. Діаметр і конструкція робочого вузла підбираються залежно від величини каналу і характеру забруднень. Насос і барабан з РВД розміщені в опалювальних відсіках.
Каналопромивна машина комплектується різними за розміром та функціональністю насадками, які застосовують для формування струменя високого тиску та очищення того чи іншого елемента каналізаційної системи, залежно від ступеня його засміченості та розміру.
Можливість монтажу на Шасі марки:
Технічні характеристики каналоочисної машини на базі КрАЗ 6501
| Параметр | Показник |
| Колісна формула | 6х4 |
| Колісна база | .4880+1400 мм. |
| Монтажна довжина рами | 5120-5820 мм. |
| Маса спорядженого автомобіля | 9500 кг. |
| Повна маса автомобіля | 30500 кг. |
| Вантажопідйомність | 21000 кг. |
| Двигун дизельний, з турбонаддувом | |
| Потужність | 300-375 к.с. |
| Коробка передач | механічна, 9-ступінчаcта |
| Шини | 12.00R20 |
| Паливний бак | 250 л. |
| Максимальна швидкість | 90 км/год. |
|
Місткість цистерни: |
12.7 м3 |
|
Діаметр очисних труб: |
150-1000 мм. |
|
Довжина рукава високого тиску: |
100 м. |
|
Продуктивність водяного насоса: |
12.5 м3/год. |
|
Максимальний тиск водяного насосу: |
19 Мпа. |
|
Температурний режим: |
-20+40 град. |
Особливості
5 розмивочних головок:
-
профілактичного очищення трубопроводів D = 150-350 мм.
-
для профілактичного очищення трубопроводів D = 150-500 мм. при ліквідації сильних засмічень, відкладень мулу, гравію та ін.
-
для профілактичного очищення і ліквідації засмічень трубопроводів D = 70-350 мм.Сопла: 1 переднє, 6 задніх
-
для профілактичного очищення і ліквідації засмічень трубопроводів D = 70-350 мм.Сопла: 6 задніх
-
для ліквідації засмічень і профілактичного очищення труб D = 200-400 мм. від мастила, мильних розчинів, вапняку, для роботи на вертикальних ділянках труб.
| Розмивочна насадка КО-514.29.00.500-01 | |
| Матеріал | Ст.40Х |
| Діаметр | 70 мм. |
| Сопла | 1 перед., 8 задніх |
| L | 120 мм. |
| Вага | 1,4 кг. |
| Q | 8 ... 12,5 м³ / год. |
Розмивочна насадка КО-514.29.00.500-01 призначена для профілактичного очищення труб діаметром 150-350 мм з тривалим режимом роботи.
|
Розмивочна насадка КО-514.29.00.600-01 |
|
|
Матеріал |
Ст.40Х |
|
Діаметр |
87 мм. |
|
Сопла |
1 перед., 10 задніх |
|
L |
180 мм. |
|
Вага |
4.2 кг. |
|
Q |
8 ... 20 м³ / год. |
Призначена для профілактичного очищення труб діаметром 150-1000 мм, ліквідації сильних засмічень, відкладень: мулу, гравію, густого шламу. Режим роботи тривалий.
|
Розмивочна насадка КО-502.08.06.001 |
|
|
Матеріал |
Ст.45 |
|
Діаметр |
58 мм. |
|
Сопла |
1 перед., 6 задніх |
|
L |
80 мм. |
|
Вага |
0.5 кг. |
|
Q |
8 ... 12.5 м³ / год. |
Розмивочна насадка КО-502.08.06.001, призначена для профілактичного очищення і ліквідації засмічень, труб діаметром 70-350 мм з тривалим режимом роботи.
|
Розмивочна насадка КО-514.29.00.700-01 |
|
|
Матеріал |
Ст.40X |
|
Діаметр |
70 мм. |
|
Сопла |
4 перед., 6 задніх |
|
L |
160 мм. |
|
Вага |
1.8 кг. |
|
Q |
8 ... 20 м³ / год. |
Розмивочна насадка КО-514.29.00.700-01 призначена для ліквідації засмічень і профілактичного очищення труб діаметром 200-400 мм від мастила мильних розчинів, вапняку, для роботи на вертикальних ділянках труб. Режим роботи тривалий.
|
Пристрій для висмоктування мулу Ежектор КО-514.29.00.900 |
|
|
Матеріал |
Ст.3 |
|
Діаметр |
160 мм. |
|
Сопла |
3 всередині |
|
L |
290 мм. |
|
Вага |
6.5 кг. |
|
Q |
8 ... 12.5 м³ / год. |
Пристрій для висмоктування мулу Ежектор КО-514.29.00.900 чинне на принципі "Вентурі". Пристрій працює для підйому мулу з великих глибин: вода, уприскувана з високою швидкістю (100-200 м / сек) у всмоктувану камеру, створює усередині шланга розрядження близько 95%.
Використання даного пристрою з вакуумним насосом дозволяє відсмоктувати щільний мул з глибин 10-15 м. За допомогою одного або двох з'єднаних послідовно всмоктуючих рукавів. Глибина всмоктування може змінюватися в залежності від щільності мулу і швидкості уприскування води.
