Каналопромивна машина, створена на базі шасі Ford Cargo 1833, є втіленням високої надійності й продуктивності у сфері комунального обслуговування. Колісна формула 4х2, габарині розміри шасі (ДхШхВ) 6650х2540х3140 мм. колізна база 3800-4250 мм. оснащений дизельним двигуном Ecotorq потужністю 330 к.с. (243 к.с.) Об'єм цистерни 8 м³ максимальний тиск 19 Мпа, продуктивність водяного насосу 12,5 м³/год. Насос високого тиску Італія HPP SLR (212).

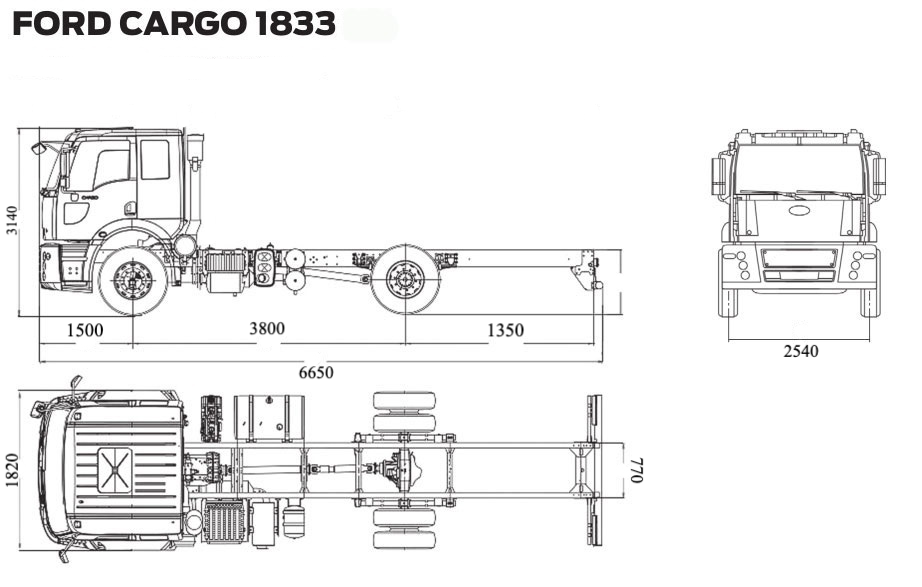

Креслення
Опис
Каналопромивна машина, створена на базі шасі Ford Cargo 1833, є втіленням високої надійності й продуктивності у сфері комунального обслуговування. Двигун Ecotorq обсягом 9 літрів забезпечує міцну тягу потужністю 330 к. с. (243 кВт) та моментом 1300 Н·м в діапазоні 1200–1700 об/хв, відповідає суворому екологічному стандарту Euro 5 . Це шасі з колісною формулою 4×2, ідеально підійде для регулярної комунальної роботи, мобільності в умовах міста та міжміським маршрутам.
Габарити шасі—компактної конструкції: довжина 6650 мм, ширина 2540 мм, висота 3140 мм, з базою 3800 або навіть 4250 мм на окремих модифікаціях . Максимально допустима вантажопідйомність сягає 11,5 т, а комбінована: на передню вісь — 7,5 т, на задню — до 13,4 т . Це створює високий запас міцності для встановлення додаткового технологічного обладнання.
Саме цей міцний та продуманий базовий каркас був використаний для монтажу спеціального обладнання: 8-метрової нержавіючої цистерни, рукава високого тиску 150 метрів, потужного насоса Jurop PNR-124 з тиском до 20 МПа, а також вакуумного насоса продуктивністю 730 л/хв. Завдяки цим характеристикам машина без зусиль справляється з очищенням трубопроводів діаметром до 1000 мм, видаляючи мул, гравій та інші забруднення.
Окремою перевагою є обладнання: барабан з гідроприводом і реверсивною функцією, система промивки рукава, датчики мінімального рівня води, лічильник мотогодин, робоче освітлення з LED-лампами, зручна запарна колонка та набір насадок для очищення — усе це робить машину автономною і готовою до роботи в будь-яких умовах.
Модель на базі Ford Cargo 1833 об’єднує у собі міцність, високу вантажопідйомність, екологічність, економічну ефективність і, найголовніше — мобільність для комунальних служб. Саме ці характеристики роблять її цінним інструментом для очищення міської інфраструктури: каналізаційних труб, зливових систем, відстійників, колодязів та водостічних магістралей.
| Параметр | Показник |
|
Модель |
Ford Cargo 1833 |
|
Тип кабіни |
денна |
|
Екологічний клас |
Euro 5 |
|
Колісна формула |
4х2 |
|
Колісна база |
3800 мм. |
|
Передній звис |
1500 мм. |
|
Задній звис |
1350 мм. |
|
Довжина |
6650 мм. |
|
Висота |
3140 мм. |
|
Ширина(без дзеркал) |
2540 мм. |
|
Довжина кабіни |
1820 мм. |
|
Ширина шасі |
770 мм. |
|
Корисна довжина шасі |
4380 мм. |
|
Висота шасі спереду |
225 мм. |
|
Висота шасі ззаду |
285 мм. |
|
Дорожній просвіт спереду |
335 мм. |
|
Дорожній просвіт ззаду |
357 мм. |
|
Радіус повороту |
7770 мм. |
|
Технічно дозволена вага |
34 000 кг. |
|
на передню вісь |
7500 кг. |
|
на задню вісь |
13 400 кг. |
|
Споряджена маса |
9914 кг. |
|
на передню вісь |
5338 кг. |
|
на задню вісь |
2288 кг. |
|
Корисне навантаження |
24 087 кг. |
|
на передню вісь |
2163 кг. |
|
на задню вісь |
11 112 кг. |
|
КПП |
Автомат |
|
Двигун |
Ecotorq |
|
Об'єм |
8,974 л. |
|
Потужність |
330 (243 kw) |
|
Обертовий момент |
1300 Нм при 1200-1700 об/хв. |
|
Зчеплення |
Однодискове 430 мм. |
|
Товщина рами |
7 мм. з підсилювачами |
|
Міцність шасі |
355 МПа. |
|
Паливний бак |
315 л. сталевий |
|
Шини |
315/80 R 22,5 |
|
Диски |
22,5х9 сталеві |
Технічні характеристики машини каналопромивної на базі FORD 1833
| Параметр | Показник |
|
Об'єм |
8 м3 |
|
Матеріал цистерни |
Нержавіюча сталь |
|
Діаметр очисних труб |
150-1000 мм. |
|
Довжина рукава високого тиску: |
150 м. |
|
Насос високого тиску |
Jurop PNR-124 |
|
Продуктивність вакуумного насосу |
730 л/хв. |
|
Тиск |
20 МПа. |
|
Маса спец обладнання |
3100 кг. |
|
Повна маса |
20500 |
|
Габаритні розміри |
|
|
Довжина |
6800 мм. |
|
Ширина |
2500 мм. |
|
Висота |
3040 мм. |
|
Каркас |
+ |
|
Барабан з гідроприводом, з можливістю плавного регулювання обертів та реверсивним режимом |
+ |
|
Влаштування обмивки рукава високого тиску |
+ |
|
Розмивний пістолет |
+ |
|
Лічильник мотогодин |
+ |
|
Сигналізація мінімального рівня води |
+ |
|
Можливість продування водяної системи |
+ |
|
Ефективний водяний фільтр |
+ |
|
Висвітлення робочого відсіку |
+ |
|
Заправна колонка |
+ |
|
Набір розмивних головок |
2 шт. |
|
ЗІП |
+ |
Особливості
Каналопромивна машина обладнана п’ятьма різними розмивочними головками, кожна з яких спеціально розроблена для ефективного очищення трубопроводів різних діаметрів і типів засмічень:
-
Головка для профілактичного очищення труб діаметром від 150 до 350 мм, що забезпечує регулярне підтримання прохідності системи.
-
Головка для очищення труб діаметром 150–500 мм, здатна впоратися із сильними засміченнями, такими як мул, гравій та інші тверді відкладення.
-
Головка для труб діаметром 70–350 мм із 1 переднім і 6 задніми соплами, призначена як для профілактичного очищення, так і для усунення засмічень.
-
Головка з 6 задніми соплами для труб діаметром 70–350 мм, що орієнтована на якісне профілактичне очищення без переднього струменя.
-
Головка для ліквідації засмічень і профілактики труб діаметром 200–400 мм, ефективна проти мастила, мильних розчинів і вапнякових відкладень, особливо корисна для вертикальних ділянок трубопроводів.
Основні насадки каналопромивної машини:
1. Насадка КО-514.29.00.500-01
-
Матеріал: сталь 40Х
-
Діаметр: 70 мм
-
Сопла: 1 переднє, 8 задніх
-
Довжина: 120 мм
-
Вага: 1,4 кг
-
Продуктивність: 8–12,5 м³/год
-
Призначення: тривале профілактичне очищення труб діаметром 150–350 мм
2. Насадка КО-514.29.00.600-01
-
Матеріал: сталь 40Х
-
Діаметр: 87 мм
-
Сопла: 1 переднє, 10 задніх
-
Довжина: 180 мм
-
Вага: 4,2 кг
-
Продуктивність: 8–20 м³/год
-
Призначення: профілактичне очищення та усунення сильних засмічень (мул, гравій, густий шлам) у трубах діаметром 150–1000 мм; тривала робота
3. Насадка КО-502.08.06.001
-
Матеріал: сталь 45
-
Діаметр: 58 мм
-
Сопла: 1 переднє, 6 задніх
-
Довжина: 80 мм
-
Вага: 0,5 кг
-
Продуктивність: 8–12,5 м³/год
-
Призначення: профілактичне очищення та ліквідація засмічень труб діаметром 70–350 мм; тривалий режим роботи
4. Насадка КО-514.29.00.700-01
-
Матеріал: сталь 40Х
-
Діаметр: 70 мм
-
Сопла: 4 передніх, 6 задніх
-
Довжина: 160 мм
-
Вага: 1,8 кг
-
Продуктивність: 8–20 м³/год
-
Призначення: очищення труб діаметром 200–400 мм від мастила, мильних розчинів, вапняку; підходить для вертикальних ділянок; тривалий робочий режим
