Машина КрАЗ-5401Н2-500 побудована на базі середньотоннажного самоскидного шасі КрАЗ-5401Н2 з колісною формулою 4х2. Вона оснащується комплектом змінного навісного обладнання, що дозволяє використовувати її для різних дорожніх робіт

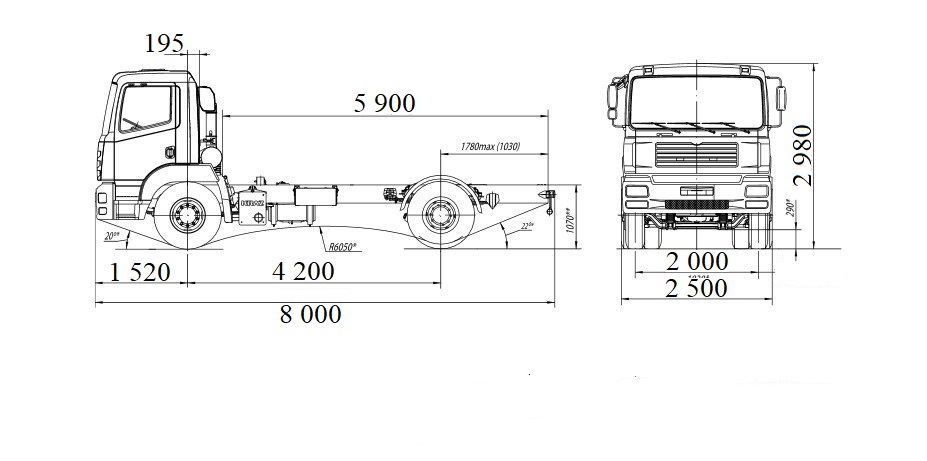

Креслення
Опис
КрАЗ-5401Н2 - призначений для перевезення різного виду вантажів, вагою до 13 500 кг та навісного обладнання, з можливістю установки спеціального обладнання (піско-розкидального, поливо-мийного, щіточного, снігоприбирального).
Автомобіль укомплектований газовим двигуном M906LAG (Euro-5) с турбонаддувом, потужністю 312 к.с. Коробка передач 9JS119TA - механічна, дводіапазона, дев′ятиступінчата. Зчеплення - MFZ-430, сухе,однодискове.
Передня і задня підвіски – ресорні зі стабілізаторами поперечної стійкості.Гальмівна система барабанного типу з ABS.
- Зимове обслуговування: включає сніговий відвал та розкидач інертних матеріалів (пісок, сіль) або антиожеледних реагентів для боротьби зі снігом та ожеледицею.
- Літнє обслуговування: передбачає використання поливомийного обладнання (цистерни для води) та щіточного обладнання для прибирання та миття доріг.
Універсальність шасі дозволяє адаптувати його під різні потреби, зокрема на його базі також створюють фургони, сміттєвози та каналопромивні автомобілі.
Можливість монтажу на Шасі марки:
Комплектація:
- відвал;
- щітка;
- піскорозкидач;
- поливомийне обладнання.
Додаткове обладнання:
- Комп'ютер управління обладнанням;
- Додатковий автоматичний генератор.
| Параметр | Показник |
|
Модель |
5233Н2 |
|
Довжина |
8 000 мм. |
|
Ширина |
2 500 мм. |
|
Висота |
2 980 мм. |
|
Дорожний просвіт |
270 мм. |
|
Довжина монтажної рами шасі |
5 900 мм. |
|
Колісна формула |
4х2 |
|
Маса споряженого автомобіля |
7500 кг. |
|
Повна маса |
21 000 кг. |
|
Вантажопідйомність |
13 500 кг. |
|
Двигун |
дизельний с турбонаддувом, рядний |
|
Об′єм |
6,8 л. |
|
Потужність |
312(320) к.с. |
|
Зчеплення |
Сухе,однодискове |
|
Шини |
12.00R20 |
|
Паливний бак |
250 л. |
|
Максимальна швидкість |
85 км/год. |
|
Радіус повороту |
8,5 м. |
Особливості
Снігоочисний відвал
Відвал поворотний передній гідравлічний призначений для очищення дорожнього полотна від свіжого снігу. Використовується в міських умовах та за їх межами. До складу обладнання входять: плита опорна; рама; відвал; гумовий леміш; захисний козирьок; гідроциліндр підйому/опускання відвалу; два гідроциліндра повороту відвалу. З допомогою універсальної монтажної плити, встановленої на передньому бампері автомобіля, відвал легко монтується Управління поворотом відвала вправо-вліво, підйом-опускання здійснюється з кабіни водія.
Основні переваги:
-
міцна конструкція;
-
зручність в експлуатації;
-
ефективне снігоочищення;
-
управління з кабіни водія;
-
забезпечує копіювання поверхні дорожнього полотна,
-
матеріал з якого виготовлений відвал (високомолекулярний пластик) запобігає налипанню снігу.
|
НАЙМЕНУВАННЯ ХАРАКТЕРИСТИК |
ЗНАЧЕННЯ ПОКАЗНИКА |
|
Ширина відвалу |
3000 мм. |
|
Висота |
850 мм. |
|
Маса відвалу |
565 кг. |
|
Ширина робочої зони |
2700-3000 мм. |
|
Кут повороту направо (наліво) |
30 град. |
|
Робоча швидкість |
40 км/год. |
|
Матеріал лемеша |
Гума, товщина 40 мм. |
|
Управління |
Гідравлічне з кабіни |
Піско-розкидальне обладнання
1. Монтаж і демонтаж бункера в кузов самоскида здійснюється без застосування вантажопідйомних пристроїв і механізмів.
2. Електричний клапан аварійного скидання тиску у гідросистемі забезпечує збереження деталей привідних механізмів та вузлів, у випадку заклинювання їх сторонніми предметами.
3. Кузов підвищеної жорсткості, геометрія кузова виключає налипання протиожиледних сумішей на стінках кузова;
4. Привід транспортера – редуктор з гідромотором
5. Регулювання розкидаючого диска по висоті.
|
НАЙМЕНУВАННЯ ХАРАКТЕРИСТИК |
ЗНАЧЕННЯ ПОКАЗНИКА |
|
Об'єм бункера |
6,5 м3 |
|
Ширина робочої зони |
3-12 м. |
|
Робоча швидкість |
40 км/год. |
|
Транспортна швидкість |
60 км/год. |
|
Тип приводу |
Гідравлічний |
|
Щільність посипання |
0,04-0,4 кг/м2 |
Перейдіть за посиланням, якщо Вам потрібен піскорозкидач 8-10-m3
Перейдіть за посиланням, якщо Вам потрібен піскорозкидач-12-16-m3
Обладнання щіточне
Щітка міжбазова призначена для очищення автодоріг від сміття, свіжого снігу і відпрацьованих протиожеледних матеріалів.
Основні переваги: ефективне прибирання доріг; відсутність вібрації на щітці; регулювання зусилля притиску щітки до поверхні дороги.
|
НАЙМЕНУВАННЯ ХАРАКТЕРИСТИК |
ЗНАЧЕННЯ ПОКАЗНИКА |
|
Ширина робочої зони |
2300 мм. |
|
Діаметр щітки |
550 мм. |
|
Частота обертання |
300-400 об/хв. |
|
Допустимий знос щітки до діаметра |
200 мм. |
|
Робоча швидкість |
20 км/год. |
|
Транспортна швидкість |
60 км/год. |
|
Робочий кут |
30 град. |
|
Маса щітки з елементами кріплення |
250 кг. |
Поливо-мийне обладнання
Поливо- мийне обладнання - використовується для миття, поливання, очищення від бруду та пилу дорожніх покриттів, а також для миття прилоткової смуги і поливання зелених насаджень і газонів.
1. Цистерна- це зварна конструкція з листової сталі, встановлюється на універсальному надрамнику або в кузов самоскида.
2. Монтаж і демонтаж поливо-мийного обладнання в кузов самоскида здійснюється без застосування вантажопідйомних пристроїв і механізмів.
3. Для запобігання гідроударів, всередині цистерни встановлені поперечні хвилерізи.
4. Для заповнення цистерни водою і доступу всередину цистерни передбачена відкидна верхня горловина (у задній частині цистерни).
5. Водяний насос відцентровий, продуктивність 1000 л/хв.
|
НАЙМЕНУВАННЯ ХАРАКТЕРИСТИК |
ЗНАЧЕННЯ ПОКАЗНИКА |
|
Об'єм бочки |
9,5 м3 |
|
Ширина обробки при митті |
10 м. |
|
Ширина обробки при поливі |
20 м. |
|
Робоча швидкість |
10-20 км/год. |
|
Транспортна швидкість |
60 км/год. |
|
Агрегат |
Насосний |
