Машина каналопромивна на базі FORD CARGO 3542 комплектується різними за розміром та функціональністю насадками, які застосовують для формування струменя високого тиску і очищення того чи іншого елемента каналізаційної системи, в залежності від ступеня його засміченості та розміру.
Машина каналопромивна МК-30 на базі FORD CARGO 3542 призначена для експлуатації на підприємствах комунального господарства. за її допомогою проводять ліквідацію засмічень та профілактичне очищення каналізаційних систем, зокрема:
- Зливова каналізація.
- Колодязь.
- Відстійник
- Водостічна труба.
- Каналізаційна труба.
Спеціальне обладнання складається з цистерни, водяного насосу високого тиску з приводом, барабану з намотаним рукавом, гідравлічної системи та додаткового обладнання.
Принцип дії. Вода під тиском подається в головку, яка рухається всередині каналізаційної труби під дією реактивної сили рідини і розмиває перед собою відкладення. Діаметр і конструкція робочого вузла підбираються залежно від величини каналу і характеру забруднень. Насос і барабан з РВД розміщені в опалювальних відсіках.
Можливість монтажу на Шасі марки:
|
Параметр |
Показник |
Одиниці вимірювання |
|
Об'єм цистерни: |
14 |
м3 |
|
Діаметр очисних труб: |
150-1000 |
мм |
|
Довжина рукава високого тиску: |
100 |
м |
|
Продуктивність водяного насоса: |
від 730 |
м3/год |
|
Максимальний тиск водяного насосу: |
19 |
Мпа |
|
Температурний режим: |
-20+40 |
град |

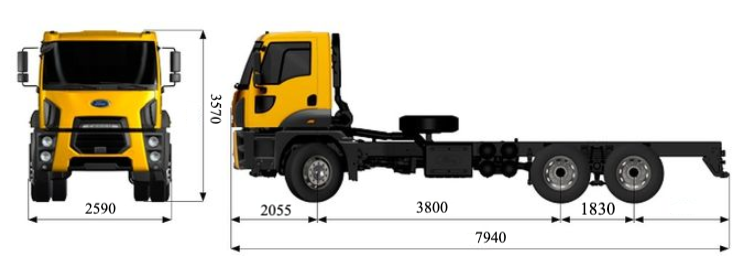

Технічні характеристики шасі:
|
Параметр |
Показник |
Одиниці вимірювання |
|
Колісна формула |
6х4 |
|
|
Базова модель |
FORD 3542D |
|
|
ABS / ASR |
ABS / ASR |
|
|
Тип шасі |
самоскидне |
|
|
Тип підвіски |
багатолистові ресори і амортизатори / багатолистові ресори |
|
|
Зовнішній габаритний радіус повороту |
9 |
м |
|
КПП |
ZF 16 S 2230 |
|
|
Тип КПП |
механічна |
|
|
Кількість передач КПП |
16+2 |
|
|
Розмір шин |
315/80 R22,5 |
|
|
Двигун |
Ford-Ecotorq |
|
|
Двигун виконання |
EURO-5 |
|
|
Тип двигуна |
Дизель |
|
|
Число / розташування циліндрів |
6 |
|
|
Потужність двигуна |
306 (420) |
кВт (к.с.) |
|
Паливний бак |
315 |
л |
|
Напруга |
24 |
В |
|
Аккумулятор |
2 х 12В / 225 |
В/А год |
|
Генератор |
24/80 |
В/А |
|
Тип кабіни |
низька, денна |
|
|
Max обсяг перевезеної бетонної суміші |
9 |
м3 |
|
Max маса перевезеної бетонної суміші |
22500 |
кг |
|
Маса технологічного обладнання |
4200 |
кг |
|
Об'єм бака для води |
1000 |
л |
Особливості
5 розмивочних головок:
- - для профілактичного очищення трубопроводів D = 150-350мм
- - для профілактичного очищення трубопроводів D = 150-500мм при ліквідації сильних засмічень, відкладень мулу, гравію та ін.
- - для профілактичного очищення і ліквідації засмічень трубопроводів D = 70-350мм.Сопла: 1 переднє, 6 задніх
- - для профілактичного очищення і ліквідації засмічень трубопроводів D = 70-350мм.Сопла: 6 задніх
- - для ліквідації засмічень і профілактичного очищення труб D = 200-400мм від мастила, мильних розчинів, вапняку, для роботи на вертикальних ділянках труб.
| Розмивочна насадка КО-514.29.00.500-01 | |
| Матеріал | Ст.40Х |
| Діаметр | 70 мм |
| Сопла | 1 перед., 8 задніх |
| L | 120 мм |
| Вага | 1,4 кг |
| Q | 8 ... 12,5 м³ / год |
Розмивочна насадка КО-514.29.00.500-01 призначена для профілактичного очищення труб діаметром 150-350 мм з тривалим режимом роботи.
|
Розмивочна насадка КО-514.29.00.600-01 |
|
|
Матеріал |
Ст.40Х |
|
Діаметр |
87 мм |
|
Сопла |
1 перед., 10 задніх |
|
L |
180 мм |
|
Вага |
4.2 кг |
|
Q |
8 ... 20 м³ / год |
Призначена для профілактичного очищення труб діаметром 150-1000 мм, ліквідації сильних засмічень, відкладень: мулу, гравію, густого шламу. Режим роботи тривалий.
|
Розмивочна насадка КО-502.08.06.001 |
|
|
Матеріал |
Ст.45 |
|
Діаметр |
58 мм |
|
Сопла |
1 перед., 6 задніх |
|
L |
80 мм |
|
Вага |
0.5 кг |
|
Q |
8 ... 12.5 м³ / год |
Розмивочна насадка КО-502.08.06.001, призначена для профілактичного очищення і ліквідації засмічень, труб діаметром 70-350 мм з тривалим режимом роботи.
|
Розмивочна насадка КО-514.29.00.700-01 |
|
|
Матеріал |
Ст.40X |
|
Діаметр |
70 мм |
|
Сопла |
4 перед., 6 задніх |
|
L |
160 мм |
|
Вага |
1.8 кг |
|
Q |
8 ... 20 м³ / год |
Розмивочна насадка КО-514.29.00.700-01 призначена для ліквідації засмічень і профілактичного очищення труб діаметром 200-400 мм від мастила мильних розчинів, вапняку, для роботи на вертикальних ділянках труб. Режим роботи тривалий.
|
Пристрій для висмоктування мулу Ежектор КО-514.29.00.900 |
|
|
Матеріал |
Ст.3 |
|
Діаметр |
160 мм |
|
Сопла |
3 всередині |
|
L |
290 мм |
|
Вага |
6.5 кг |
|
Q |
8 ... 12.5 м³ / год |
Пристрій для висмоктування мулу Ежектор КО-514.29.00.900 чинне на принципі "Вентурі". Пристрій працює для підйому мулу з великих глибин: вода, уприскувана з високою швидкістю (100-200 м / сек) у всмоктувану камеру, створює усередині шланга розрядження близько 95%.
Використання даного пристрою з вакуумним насосом дозволяє відсмоктувати щільний мул з глибин 10-15 м. За допомогою одного або двох з'єднаних послідовно всмоктуючих рукавів. Глибина всмоктування може змінюватися в залежності від щільності мулу і швидкості уприскування води.
