Кран-маніпулятор HIAB XS 122 CLX

HIAB XS 122 CLX – це сучасний і надійний кран-маніпулятор середнього класу, створений для виконання широкого спектра вантажно-розвантажувальних і монтажних робіт, де потрібні потужність, компактність і стабільність у роботі. Вантажопідйомність 11,5 т., а його максимальна довжина стріли становить 17,4 м. кут повороту 406°.

Стан
новий
Вантажопідйомність
12 т.
Максимальна довжина стріли, м
17 м.

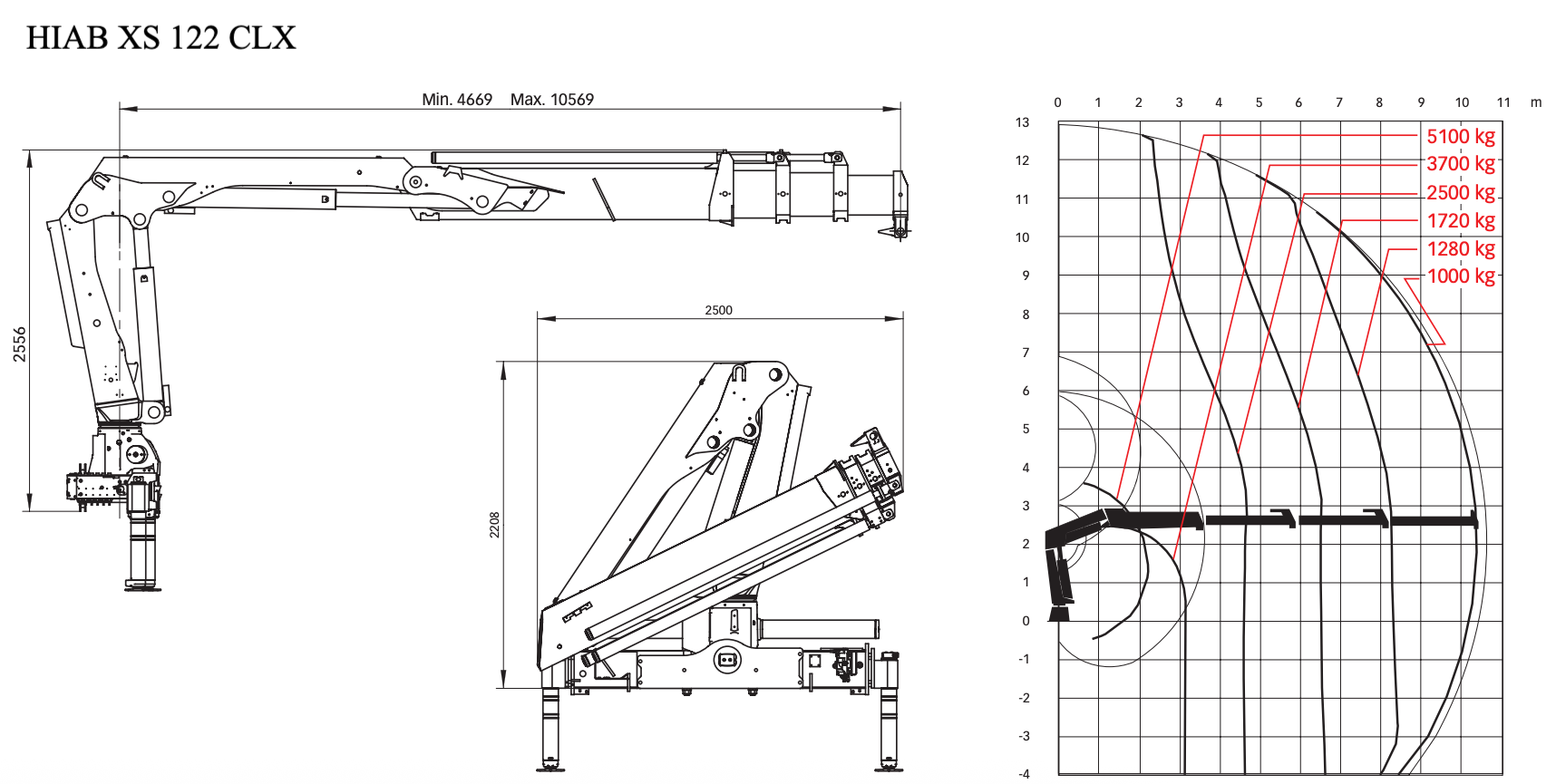

Креслення

HIAB XS 122 CLX

Опис

HIAB XS 122 CLX – це сучасний і надійний кран-маніпулятор середнього класу, створений для виконання широкого спектра вантажно-розвантажувальних і монтажних робіт, де потрібні потужність, компактність і стабільність у роботі. Він належить до серії CLX, яка поєднує у собі простоту керування, високу ефективність та міцну конструкцію, роблячи кран оптимальним вибором для компаній, яким важливо мати універсальне обладнання з довгим терміном служби. Конструкція HIAB XS 122 CLX вирізняється шестигранним профілем стріли, що надає їй додаткової жорсткості й зменшує деформації під час роботи на великих навантаженнях. Це дозволяє оператору бути впевненим у точності та безпеці при переміщенні навіть важких вантажів. Важливою рисою є і система керування на базі гідравлічного клапана V80, яка забезпечує плавність і пропорційність рухів, що особливо помітно при одночасному виконанні кількох операцій. Для додаткової безпеки й зручності роботи кран обладнано електронною системою SPACE 4000, яка контролює параметри навантаження та допомагає уникати перевантажень, тим самим зберігаючи ресурс обладнання.

З точки зору продуктивності HIAB XS 122 CLX забезпечує вантажний момент на рівні близько 120 кН·м, що дозволяє працювати з вантажами понад 4 тонни на малих вильотах і впевнено виконувати завдання навіть при середніх відстанях. Максимальний гідравлічний виліт стріли сягає приблизно 15,1 метра, а при використанні додаткових ручних подовжень можливе збільшення до 17,4 метра. Такий робочий діапазон робить кран придатним як для міських умов, де важлива маневреність і компактність, так і для будівельних чи логістичних майданчиків, де необхідно дотягуватися на значні відстані без переміщення машини. Вантажопідйомність у базових режимах становить близько 4000–4300 кг на ближньому вильоті (2,8–3 метри), поступово зменшуючись до 1000 кг і менше на далеких позиціях, що є типовим для цієї категорії маніпуляторів. Водночас кран зберігає хорошу точність керування й стабільність навіть при роботі на максимальних відстанях.

HIAB XS 122 CLX відзначається також продуманими габаритами та зручністю монтажу на різних шасі. У складеному стані його висота становить приблизно 2,24 метра, ширина близько 2,37–2,5 метра, а простір, необхідний для встановлення, близько одного метра, що дозволяє інтегрувати кран у вантажівки різних класів без суттєвих обмежень. Вага обладнання варіюється від 1290 кг у простіших виконаннях до близько 1900 кг у більш розширених версіях, при цьому додаткові стабілізатори додають ще 240–380 кг до загальної маси. Це робить кран достатньо легким для встановлення навіть на середньовантажні шасі, водночас забезпечуючи міцність і довговічність у щоденній роботі. Надійність, підтверджена багаторічним досвідом виробника, у поєднанні з легкістю в керуванні та обслуговуванні, роблять HIAB XS 122 CLX ефективним інструментом для бізнесу, що потребує стабільної техніки з оптимальним балансом між потужністю і економічністю.

Фото і відео
Технічні характеристики
Кран-маніпулятор HIAB XS 122 CLX
Порівняти з іншими моделями
Параметр Показник
Модель HIAB XS 122 CLX
Вантажний момент  ≈ 11,5 т. (прибл.)
Максимальний гідравлічний виліт стріли до ≈ 15,1 м
Максимальний виліт зі ручними/механічними подовженнями до ≈ 17,4 м
Вантажопідйомність на ближньому вильоті (~2,8–3,0 м) ≈ 4 000–4 300 кг
Приблизні вантажопідйомності на середніх/дальніх вильотах порядок: ≈ 2 000–1 000 кг на 6–8 м; ≈ кілька сотень кг на максимальних вильотах (точні значення — у lifting-chart)
Висота в складеному стані ≈ 2 238–2 261 мм
Ширина в складеному стані ≈ 2 374–2 505 мм
Необхідний простір для монтажу (installation space) ≈ 1 000–1 013 мм
Маса крана (без стабілізаторів / орієнтовно) ≈ 1 290–1 920 кг (залежить від виконання)
Маса стабілізаторів / опорних елементів (орієнтовно) ≈ 244–385 кг
Кут повороту (slewing) ≈ 406°
Система управління CLX (V80 valve — пропорційне гідравлічне керування)
Електроніка / контроль SPACE 4000 (контроль параметрів, захист від перевантаження)
Конструктивні особливості Hex-профіль стріли (підвищена жорсткість), великі ковзні накладки, slewing в масляній ванні
Примітка Наведені значення зібрані із технічних бюлетенів і дилерських матеріалів для XS-122 CLX; конкретні точки вантажопідйомності по вильотах (lifting-chart), точні маси та деякі габарити можуть змінюватися в залежності від конфігурації — для інженерних розрахунків використовуйте lifting-chart конкретної версії.

Особливості

Потужний вантажний момент

  • близько 120 кН·м, що дозволяє підіймати до 4,3 тонни на ближньому вильоті та працювати з вантажами на значних відстанях без втрати стабільності.

Великий робочий виліт

  • гідравлічний до 15,1 м, з можливістю збільшення до 17,4 м при використанні подовжень, що відкриває широкі можливості для будівельних, монтажних та логістичних задач.

Hex-профіль стріли

  • шестигранний переріз забезпечує жорсткість конструкції, мінімізує прогини та підвищує точність при роботі з важкими вантажами.

Надійна система управління CLX

  • гідравлічний клапан V80 гарантує плавне та пропорційне керування, особливо при одночасному виконанні кількох рухів.

Електронна система SPACE 4000

  • контролює навантаження, попереджає перевантаження й забезпечує безпечну експлуатацію, що захищає як кран, так і вантажівку.

Компактні габарити у складеному стані

  • висота близько 2,24 м та ширина близько 2,4–2,5 м роблять можливим встановлення навіть на середньовантажні шасі без зайвої втрати корисного простору.

Оптимальна вага конструкції

  • від 1,3 до 1,9 тонни залежно від конфігурації, що дозволяє підібрати варіант під конкретне шасі без перевантаження.

Міцна та довговічна конструкція

  • стріла зі зносостійкими ковзними накладками та slewing у масляній ванні, що мінімізує витрати на обслуговування.

Універсальність застосування

  • підходить як для міських умов, так і для будівельних та інфраструктурних проектів, де потрібні маневреність і дальність роботи.

Надійність бренду HIAB

  • світовий лідер у сфері краново-маніпуляторної техніки, відомий високою якістю та перевіреними рішеннями.
