Кран-маніпулятор HIAB XS 111 Duo

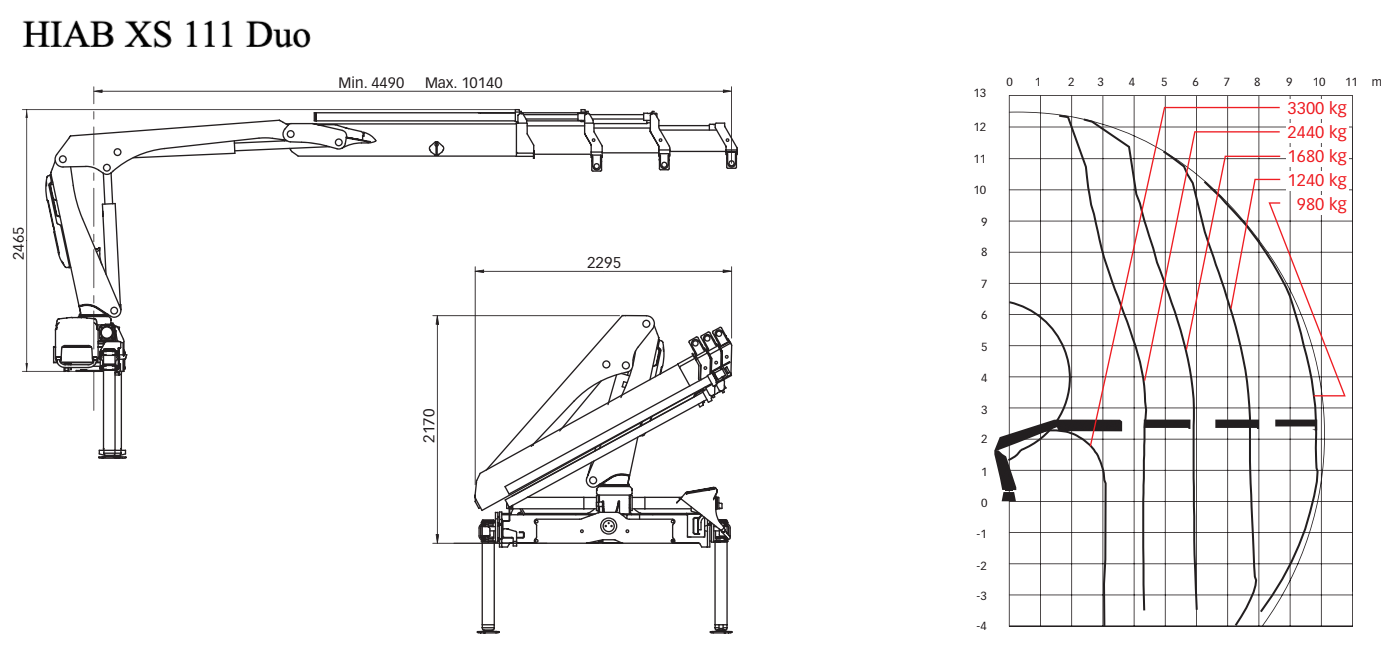

Креслення

Опис

HIAB XS 111 Duo — це представник середнього класу вантажопідйомних маніпуляторів, сконструйований як «робоча конячка» для інтенсивних задач: від розвантаження будівельних матеріалів до роботи з грейфером чи ківшом у складних умовах. Конструкція крана розрахована на поєднання міцності й точності: шестигранний профіль стріли зменшує її прогин під навантаженням, а розташування редуктора та система високого крутного моменту забезпечують стабільність при роботі з навісним обладнанням. Для оператора доступні функції, що підвищують продуктивність і комфорт: Duo-система керування (гідравлічно-електронний баланс функцій) дає можливість плавно поєднувати рухи, а інтуїтивні елементи керування сприяють швидкому й безпечному виконанню комплексних маніпуляцій. Загальна архітектура XS 111 передбачає широку гаму робочих вильотів та опційних механічних подовжень, що дозволяє адаптувати кран під конкретні завдання без значної втрати жорсткості або вантажопідйомності. Інженерні рішення в приводі повороту (масляна ванна для зубчастої передачі) і якісні скользячиe підшипники знижують тертя й потребу в частому сервісному обслуговуванні, що позитивно впливає на загальну вартість володіння технікою.

Технічні характеристики (узагальнені, без прив’язки до підверсій): вантажний момент машини у типовому виконанні знаходиться в межах приблизно 97–103 kN·m (≈ 9,7–10,3 т·м), що робить її «середньотоннажним» рішенням із хорошим запасом потужності. Максимальні робочі вильоти гідравлічних секцій у межах приблизно 8,0–14,6 м (залежно від конфігурації та наявності ручних подовжень), тоді як загальний можливий виліт з ручними подовженнями може сягати ≈12,1–16,7 м у певних виконаннях. На ближніх вильотах кран показує високу вантажопідйомність: орієнтовно ≈ 3 550–4 650 кг на ~2–3 м від опори (конкретне значення залежить від підверсії), а на максимальному вильоті (~14–14,6 м) вантажопідйомність падає до приблизно 480–160 кг згідно з типовими lifting-chart для серії. Маса обладнання (без стабілізаторів) у типовому діапазоні становить приблизно 1,200–1,730 кг, а маса стабілізаторів/опорного обладнання додає ще близько 140–285 кг залежно від комплектації. Кут повороту стандартно близько 406°, а конструктивні розміри у транспортному стані становлять орієнтовно довжина ≈ 2,25 м, ширина ≈ 0,695–0,785 м, висота ≈ 2,17 м. Сертифікація, можливості електронних систем та точні lifting-charts варіюються за конфігураціями, але базова лінійка Duo поєднує гідравлічну надійність із електронною підтримкою рухів.
