Кран-маніпулятор HIAB XS 099 CLX представляє собою високоефективну техніку середнього класу, створену для виконання складних вантажно-розвантажувальних робіт у будівництві, логістиці та промисловості. Вантажопідйомність 9,6 т., а його максимальна довжина стріли становить 11,6 м.

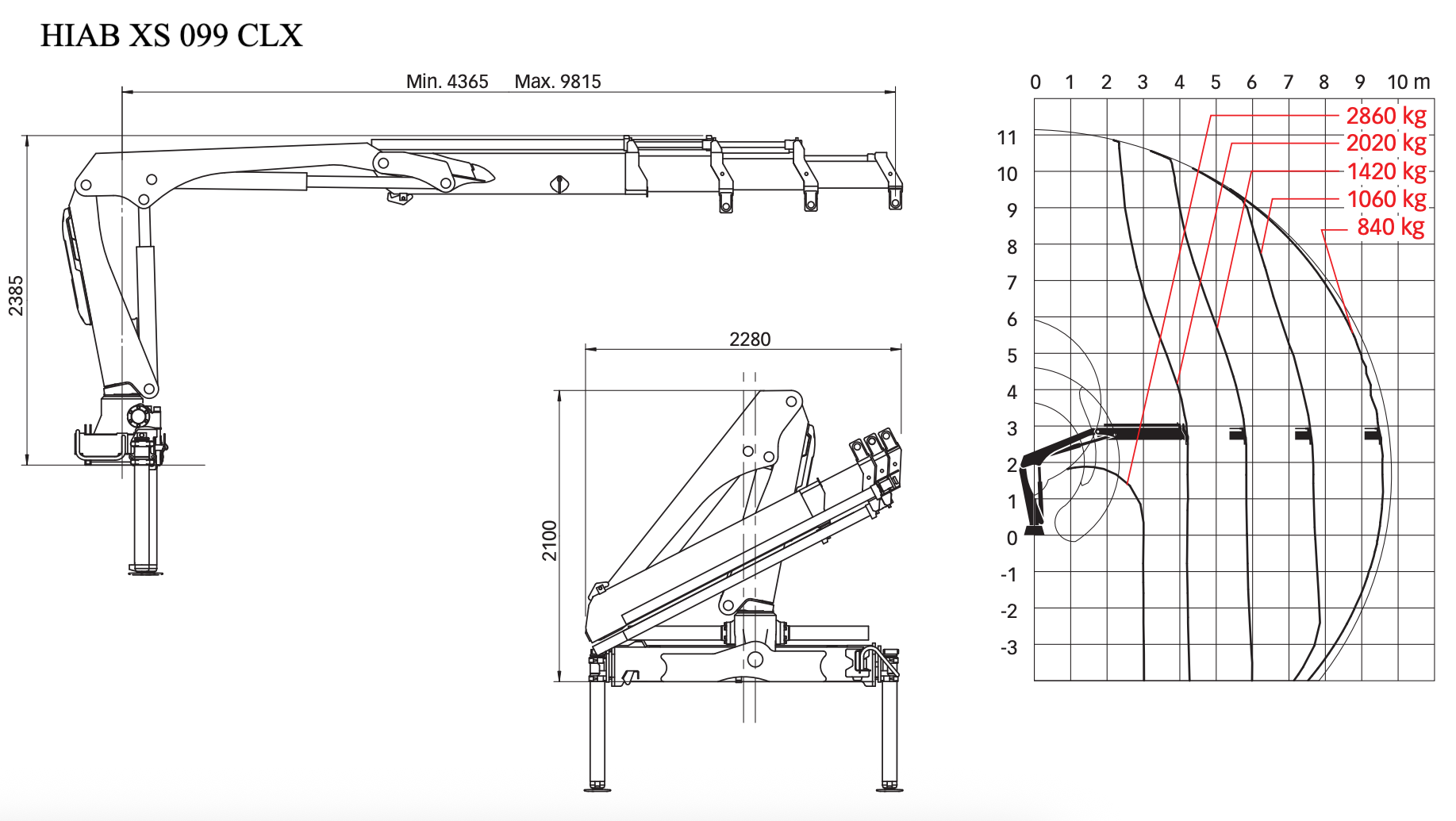

Креслення
Опис
Кран-маніпулятор HIAB XS 099 CLX представляє собою високоефективну техніку середнього класу, створену для виконання складних вантажно-розвантажувальних робіт у будівництві, логістиці та промисловості. Він поєднує в собі потужність і точність управління, забезпечуючи надійність і безпеку при роботі навіть у обмежених просторах.
Конструкція крана передбачає гідравлічну систему з клапанами утримання навантаження та функцією захисту від обриву шланга, що гарантує стабільну роботу і запобігає аварійним ситуаціям. Система управління CLX дозволяє оператору плавно контролювати рухи стріли та маніпулювати вантажем із максимальною точністю, а плавний поворотний механізм з кутом обертання 406° забезпечує високу маневреність. Висота крана в складеному стані становить 2100 мм, ширина змінюється від 2135 до 2280 мм залежно від конфігурації, а необхідний простір для встановлення коливається від 690 до 770 мм, що робить його універсальним для установки на різні шасі.
Максимальний вантажний момент крана дорівнює 9,0 т·м, а максимальна вантажопідйомність при 2,2 метрах досягає 4050 кг, при 9,5 метрах вона складає 880 кг. Виліт гідравлічних секцій варіюється від 5,8 до 9,8 метра, а механічних секцій — до 11,6 метра. Маса крана без стабілізаторів коливається від 1040 до 1230 кг, стабілізатори додають ще від 140 до 285 кг.
HIAB XS 099 CLX відрізняється високою точністю, надійністю та довговічністю, що робить його оптимальним вибором для тих, хто потребує універсального та потужного крана-маніпулятора для широкого спектра завдань.
Параметр | Показник |
Максимальний вантажний момент | 9,6 т·м (90 кН·м) |
Виліт стріли (гідравлічні секції) | від 5,8 м до 9,8 м |
Виліт стріли (механічні секції) | до 11,6 м |
Максимальна вантажопідйомність при 2,2 м | 4050 кг |
Максимальна вантажопідйомність при 9,5 м | 880 кг |
Кут повороту | 406° |
Висота в складеному стані | 2100 мм |
Ширина в складеному стані | 2135–2280 мм (залежно від конфігурації) |
Необхідний простір для встановлення | 690–770 мм |
Маса без стабілізаторів | 1040–1230 кг |
Маса стабілізаторів | 140–285 кг |
Система управління | CLX, з точним контролем рухів крана |
Особливості | Гідравлічна система з клапанами утримання навантаження та захистом від обриву шланга |
Особливості
Потужність та вантажопідйомність
-
кран має максимальний вантажний момент 9 т·м і здатний піднімати до 4050 кг на близькій відстані, що дозволяє працювати з важкими матеріалами та обладнанням.
Точне управління
-
система CLX забезпечує плавний і контрольований рух стріли, що дозволяє точно маніпулювати вантажем навіть у обмежених просторах.
Безпека експлуатації
-
гідравлічна система оснащена клапанами утримання навантаження та захистом від обриву шланга, що значно знижує ризик аварій і пошкоджень вантажу.
Маневреність
-
кут повороту 406° дозволяє обслуговувати широкий сектор робіт без необхідності часто переміщувати шасі.
Компактні габарити
-
висота крана в складеному стані становить 2100 мм, ширина 2135–2280 мм, що робить його універсальним для установки на різні автомобільні шасі.
Великий виліт стріли
-
гідравлічні секції мають виліт до 9,8 м, а механічні секції — до 11,6 м, що дозволяє ефективно розвантажувати вантаж на великій відстані.
Надійність і довговічність
-
якісні матеріали і конструкція забезпечують тривалий термін служби і простоту обслуговування, знижуючи витрати на експлуатацію.
Універсальність використання
-
підходить для будівництва, логістики, промислових та комунальних завдань завдяки своїй потужності, маневреності та компактним розмірам.
