Комбінована дорожня машина МКД-10 на шасі МАЗ 4381N2 з колісною формулою 4х2, укомплектована спеціальним обладнанням , до складу якого входить снігозбиральне обладнання: сніговий відвал, розкидач інертних матеріалів і антиожеледних реагентів, щіточне обладнання, поливомийне обладнання. Ми готові виготовити навісне обладнання по індивідуальному ТЗ згідно вашого креслення, або нашого індивідуального креслення, яке адаптоване під ваше шасі.

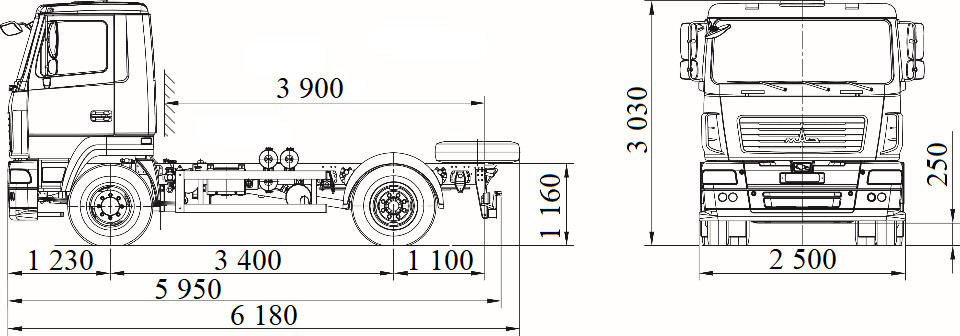

Креслення шасі МАЗ 4381 N2
Опис
МАЗ 4381N2 - використовується для перевезення різного виду вантажів, вагою до 6 800 кг., легко долає бездоріжжя і може експлуатуватися в складних умовах. Дана модель оснащена дизельним двигуном ММЗ Д-245.35Е5 з системою SCR (Євро-5), Показники контрольних витрат палива при 60 км/год — 16,2 л/100 км, при швидкості 80 км/год — 23,6 л/100 км.
Автомобіль має передові технічні характеристики в класі середньотоннажних вантажівок. На особливу увагу заслуговує вантажопідйомність, яка складає 6 тон.
У літній період машина використовується з поливомийним обладнанням для миття і поливання дорожніх покриттів, мийки прилоткової смуги і поливання зелених насаджень.
Взимку машина використовується з піскорозкидальним обладнанням для посипання інертними матеріалами або антиожеледними реагентами поверхні дорожніх покриттів,а також для очищення дорожнього полотна від снігу плужно-щітковим обладнанням.
Можливість монтажу на Шасі марки:
Комплектація
-
відвал;
-
щітка;
-
піскорозкидач;
-
поливомийне обладнання.
Додаткове обладнання:
-
Комп'ютер управління обладнанням;
-
Додатковий автоматичний генератор.
|
Параметр |
Значення |
|
Модель |
МАЗ 4381 N2 |
|
Колісна формула |
4х2 |
|
Повна маса автомобіля |
12 000 кг. |
|
Розподіл технічно допустимої загальної маси автомобіля (спорядженого) |
|
|
-на передню вісь |
3 600 кг. |
|
- на задній міст |
2 400 кг. |
|
Повна маса автомобіля в спорядженому стані |
8 000 кг. |
|
Технічно допустима вантажопідйомність |
6 000 кг. |
|
Модель двигуна |
ММЗ-Д245.35Е5 (з системою SCR) |
|
Потужність двигуна, |
125(170) кВт (к.с) |
|
Максимальний крутний момент |
670 Нм (кг см) |
|
Коробка передач |
FAST GEAR 6J70T |
|
Внутрішні розміри платформи |
|
|
Довжина |
6 240 мм. |
|
Ширина |
2 480 мм. |
|
Розмір шин |
9,00R20 |
Особливості
Снігоочисний відвал
Відвал поворотний передній гідравлічний призначений для очищення дорожнього полотна від свіжого снігу. Використовується в міських умовах та за їх межами. До складу обладнання входять: плита опорна; рама; відвал; гумовий леміш; захисний козирьок; гідроциліндр підйому/опускання відвалу; два гідроциліндра повороту відвалу. З допомогою універсальної монтажної плити, встановленої на передньому бампері автомобіля, відвал легко монтується Управління поворотом відвала вправо-вліво, підйом-опускання здійснюється з кабіни водія.
Основні переваги:
-
міцна конструкція;
-
зручність в експлуатації;
-
ефективне снігоочищення;
-
управління з кабіни водія;
-
забезпечує копіювання поверхні дорожнього полотна,
-
матеріал з якого виготовлений відвал (високомолекулярний пластик) запобігає налипанню снігу.
|
НАЙМЕНУВАННЯ ХАРАКТЕРИСТИК |
ЗНАЧЕННЯ ПОКАЗНИКА |
|
Ширина відвалу |
3000 мм. |
|
Висота |
850 мм. |
|
Маса відвалу |
565 кг. |
|
Ширина робочої зони |
2700-3000 мм. |
|
Кут повороту направо (наліво) |
30 град. |
|
Робоча швидкість |
40 км/год |
|
Матеріал лемеша |
Гума, товщина 40 мм. |
|
Управління |
Гідравлічне з кабіни |
Піско-розкидальне обладнання
1. Монтаж і демонтаж бункера в кузов самоскида здійснюється без застосування вантажопідйомних пристроїв і механізмів.
2. Електричний клапан аварійного скидання тиску у гідросистемі забезпечує збереження деталей привідних механізмів та вузлів, у випадку заклинювання їх сторонніми предметами.
3. Кузов підвищеної жорсткості, геометрія кузова виключає налипання протиожиледних сумішей на стінках кузова;
4. Привід транспортера – редуктор з гідромотором
5. Регулювання розкидаючого диска по висоті.
|
НАЙМЕНУВАННЯ ХАРАКТЕРИСТИК |
ЗНАЧЕННЯ ПОКАЗНИКА |
|
Об'єм бункера |
4 м3 |
|
Ширина робочої зони |
3-12 м. |
|
Робоча швидкість |
40 км/год. |
|
Транспортна швидкість |
60 км/год. |
|
Тип приводу |
Гідравлічний |
|
Щільність посипання |
0,04-0,4 кг/м2 |
Перейдіть за посиланням, якщо Вам потрібен піскорозкидач 8-10-m3
Перейдіть за посиланням, якщо Вам потрібен піскорозкидач-12-16-m3
Обладнання щіточне
Щітка міжбазова призначена для очищення автодоріг від сміття, свіжого снігу і відпрацьованих протиожеледних матеріалів.
Основні переваги: ефективне прибирання доріг; відсутність вібрації на щітці; регулювання зусилля притиску щітки до поверхні дороги.
|
НАЙМЕНУВАННЯ ХАРАКТЕРИСТИК |
ЗНАЧЕННЯ ПОКАЗНИКА |
|
Ширина робочої зони |
2300 мм. |
|
Діаметр щітки, мм |
550 мм. |
|
Частота обертання |
300-400 об/хв. |
|
Допустимий знос щітки до діаметра |
200 мм. |
|
Робоча швидкість |
20 км/год. |
|
Транспортна швидкість |
60 км/год. |
|
Робочий кут |
30 град. |
|
Маса щітки з елементами кріплення |
250 кг. |
Поливо-мийне обладнання
Поливо- мийне обладнання - використовується для миття, поливання, очищення від бруду та пилу дорожніх покриттів, а також для миття прилоткової смуги і поливання зелених насаджень і газонів.
1. Цистерна- це зварна конструкція з листової сталі, встановлюється на універсальному надрамнику або в кузов самоскида.
2. Монтаж і демонтаж поливо-мийного обладнання в кузов самоскида здійснюється без застосування вантажопідйомних пристроїв і механізмів.
3. Для запобігання гідроударів, всередині цистерни встановлені поперечні хвилерізи.
4. Для заповнення цистерни водою і доступу всередину цистерни передбачена відкидна верхня горловина (у задній частині цистерни).
5. Водяний насос відцентровий, продуктивність 1000 л/хв.
|
НАЙМЕНУВАННЯ ХАРАКТЕРИСТИК |
ЗНАЧЕННЯ ПОКАЗНИКА |
|
Об'єм бочки |
5 м3 |
|
Ширина обробки при митті |
10 м. |
|
Ширина обробки при поливі |
20 м. |
|
Робоча швидкість |
10-20 км/год. |
|
Транспортна швидкість |
60 км/год. |
|
Агрегат |
Насосний |
|
Марка |
МКД-9 МКД-34 МКД-35 |
МКД-10 |
МКД-11 |
МКД-12 |
МКД-13 |
МКД-14 |
МКД-15 |
МКД-16 |
МКД-17 |
МКД-18 |
МКД-19 |
МКД-20 |
МКД-21 |
МКД-22 |
МКД-36 |
МКД-37 |
МКД-38 |
МКД-39 |
МКД-40 |
МКД-41 |
МКД-42 |
МКД-43 |
МКД-44 |
МКД-45 |
МКД-46 |
МКД-49 |
МКД-50 |
МКД-51 |
МКД-52 |
МКД-53 |
МКД |
МКД |
МКД |
МКД |
МКД |
|
базове шасі |
МАЗ-4371 ГАЗ 3309 JAC-82 |
МАЗ-4381N2 МАЗ-4381C0 (N3) |
FORD CARGO тисяча вісімсот тридцять-три (N3) |
МАЗ-5340Е9 МАЗ-5340С2 МАЗ-5340С3 МАЗ-5340С5 МАЗ-5340С9 МАЗ-5340М4 МАЗ-5340 V4 МАЗ-534023 (N3) |
FORD CARGO -2533 (N3) |
МАЗ-5550С2 МАЗ-5550С3 МАЗ-5550С5 МАЗ-5550С9 МАЗ-5550М4 МАЗ-5550 V3 (N3) |
МАЗ-6310E9 (N3) |
МАЗ-6312E9 МАЗ-6312C3 МАЗ-6312C5 МАЗ-6312C9 МАЗ-6312V5 (N3) |
МАЗ-6501E9 МАЗ-6501C3 МАЗ-6501C5 МАЗ-6501C9 МАЗ-6501V6 (N3) |
МАЗ6302H9 (N3) |
МАЗ-6502H9 (N3) |
МАЗ6514H9 (N3) |
МАЗ5434X3 (N3) |
МАЗ6317X5 МАЗ6317X9 (N3) |
VOLVO FM42 (N3) |
VOLVO FM62 (N3) |
КрАЗ 5233H2-500 КрАЗ 5233H2-507 (N3) |
КрАЗ 5233HЕ-500 КрАЗ 5233HЕ-507 (N3) |
КрАЗ 5401H2-500 КрАЗ 5401H2-507 (N3) |
КрАЗ 65053-05 КрАЗ 65055 (N3) |
КрАЗ-6511Н4-500 КрАЗ-6511Н4-507 КрАЗ 6511С4 (N3) |
КрАЗ-6511Н6-500 КрАЗ-6511Н6-507 (N3) |
КрАЗ-6511НE-800 КрАЗ -6511НE-507 (N3) |
КрАЗ-6322 (07) -05 (N3) |
КрАЗ -63221 (07) -05 (N3) |
Renault D18 (N3) |
Renault D26 (N3) |
Renault C380 (N3) |
Renault K380 (N3) |
Renault C430 (N3) |
Mercedes-Benz колісна формула 8х4 |
Volvo колісна формула 8х4 |
Scania колісна формула 8х4 |
MAN колісна формула 8х4 |
Ford колісна формула 8х4 |
|
Місткість цистерни, м3 |
3.7 |
5 |
10 |
10 |
15 |
8.8 |
12 |
12 |
12 |
16 |
12 |
16 |
6 |
16 |
9.5 |
12 |
7.5 |
5.5 |
9.5 |
13 |
16 |
16 |
13 |
13 |
14 |
9.5 |
13 |
13 |
16 |
13 |
17 |
17 |
17 |
17 |
17 |
|
Місткість кузова, м3, |
3.7 |
4 |
6.5 |
6.8 |
9 |
6.5 |
9 |
9 |
9 |
10 |
9 |
10 |
4.5 |
10 |
6.5 |
9 |
6 |
4 |
6.5 |
9 |
10 |
10 |
9 |
9 |
9 |
6.5 |
9 |
9 |
10 |
9 |
14 |
14 |
14 |
14 |
14 |
|
Під час посипання |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
|
Під час поливу |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
|
Під час підмітання |
2.3 |
2.3 |
2.3 |
2.3 |
2.3 |
2.3 |
2.3 |
2.3 |
2.3 |
2.3 |
2.3 |
2.3 |
2.3 |
2.3 |
2.3 |
2.3 |
2.3 |
2.3 |
2.3 |
2.3 |
2.3 |
2.3 |
2.3 |
2.3 |
2.3 |
2.3 |
2.3 |
2.3 |
2.3 |
2.3 |
2.3 |
2.3 |
2.3 |
2.3 |
2.3 |
|
Під час снеуборкі |
2,7-3,0 |
2,7-3,0 |
2,7-3,0 |
2,7-3,0 |
2,7-3,0 |
2,7-3,0 |
2,7-3,0 |
2,7-3,0 |
2,7-3,0 |
2,7-3,0 |
2,7-3,0 |
2,7-3,0 |
2,7-3,0 |
2,7-3,0 |
2,7-3,0 |
2,7-3,0 |
2,7-3,0 |
2,7-3,0 |
2,7-3,0 |
2,7-3,0 |
2,7-3,0 |
2,7-3,0 |
2,7-3,0 |
2,7-3,0 |
2,7-3,0 |
2,7-3,0 |
2,7-3,0 |
2,7-3,0 |
2,7-3,0 |
2,7-3,0 |
- |
- |
- |
- |
- |
|
Щільність посипання, кг / м2 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
|
Привід виконавчих органів |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
|
Довжина, мм |
9240 |
8200 |
10500 |
10350 |
8400 |
11500 |
10500 |
9950 |
10500 |
11500 |
9100 |
10100 |
8500 |
9000 |
9500 |
9700 |
9700 |
8900 |
9000 |
10400 |
10500 |
10500 |
10500 |
9800 |
10800 |
7800 |
9500 |
8300 |
8800 |
9700 |
8200-9200 |
8200-9200 |
8200-9200 |
8200-9200 |
8200-9200 |
|
Ширина, мм |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
|
Висота, мм |
2950 |
3300 |
4000 |
3350 |
4000 |
3250 |
4000 |
4000 |
4000 |
3900 |
3900 |
3900 |
3700 |
2900 |
3400 |
3400 |
3400 |
3500 |
3400 |
3400 |
3500 |
3500 |
3500 |
3500 |
3500 |
3200 |
3300 |
3400 |
3400 |
3400 |
3900 |
3900 |
3900 |
3900 |
3900 |
