Комбінована дорожня машина МКД-60 представляє собою автомобіль-самоскид Scania Р-380, укомплектований спеціальним обладнанням МКД-60, до складу якого входить снігозбиральне обладнання - сніговий відвал, розкидач інертних матеріалів і антиожеледних реагентів, щіточне обладнання, поливомийне обладнання. Спеціальне обладнання легко монтується і демонтується, його склад дозволяє використовувати автомобіль цілий рік.

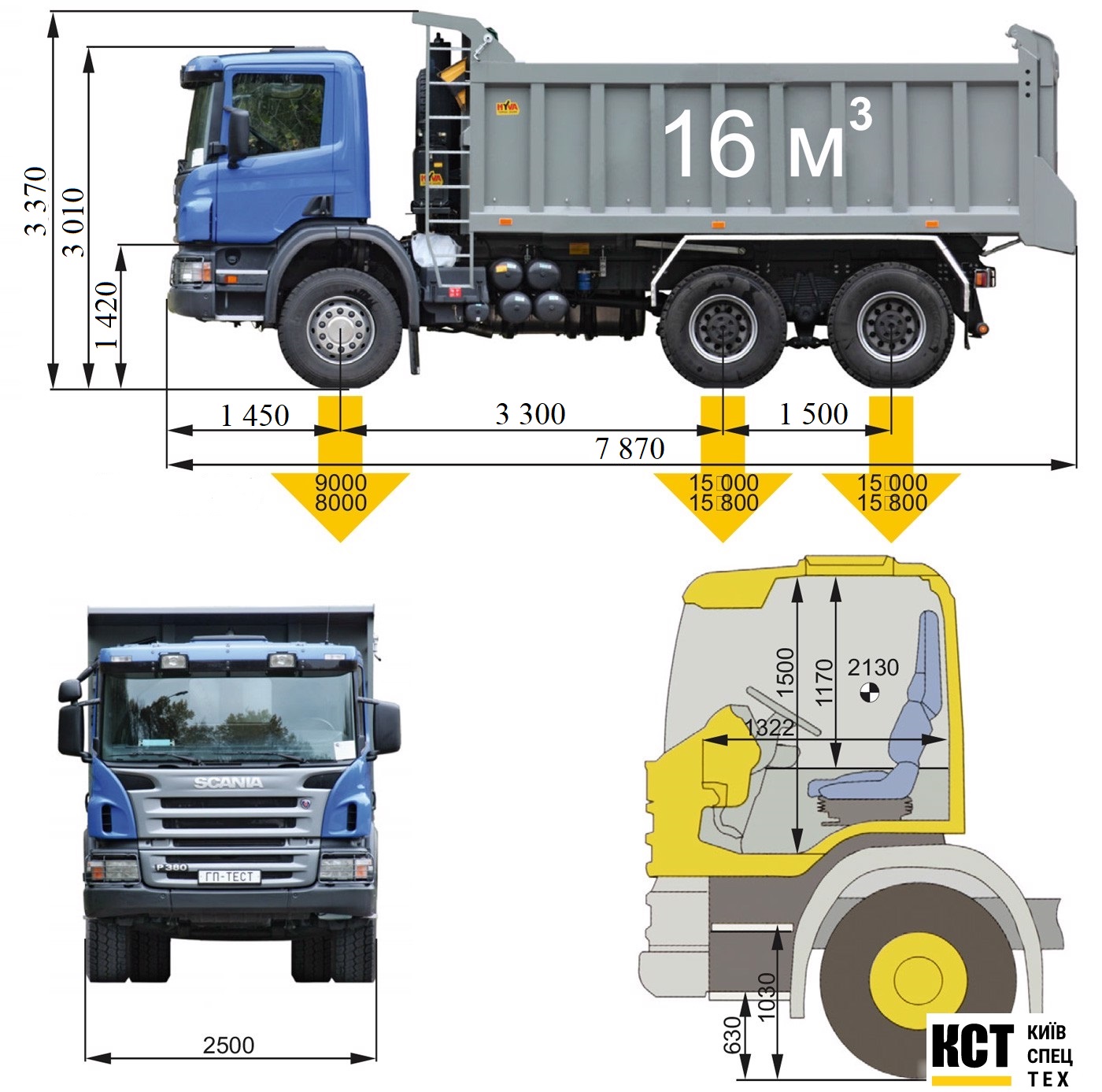

Креслення самоскида SCANIA
Опис
Самоскид Scania з колісною фомулою 6х4 - використовується для перевезення різного виду вантажів вагою до 25000 кг. та навісного обладнання.
Кузов об′ємом 16 м3 - металевий з обігрівом. Рама –посилена,лонжеронного типу. На ній встановлена сучасна кабіна. Самоскид укомплектований двоконтурним рульовим управлінням з гідравлічним підсилювачем, а також гальмівною системою з пневмоприводом, барабанними пристроями і ABS.
На вантажівку встановлений 6-ти циліндровий турбодизельний двигун ,Scania DC11 09 380 (Euro-4),з інтеркулером, потужністю- 380 к.с.
Автомобіль впевнено себе почуває на дорогах усіх категорій і на бездоріжжі. Швидкість(з електронним обмежувачем) -85 км/год.
Комплектність:
-
відвал;
-
щітка;
-
піскорозкидач;
-
поливомийне обладнання.
Додаткове обладнання:
-
Комп'ютер управління обладнанням;
-
Додатковий автоматичний генератор.
Можливість монтажу на Шасі марки:
Технічні характеристики самоскида SCANIA
| Параметр | Показник |
|
Модель |
Scania P 380CB 6x4 EHZ |
|
Об′єм кузова |
16 м3 |
|
Двигун |
Scania DC11 09 380 |
|
Тип |
дизельний |
|
Потужність |
380 при 1900 хв-1 к.с. |
| Робочий об'єм | 10640 см3 |
| Максимальний крутний момент | 1800 при 1100-1300 хв-1 Н·м |
|
Шасі |
|
|
Шини |
Michelin 385/65 |
|
Вантажопідйомність шасі |
25390 кг. |
|
Габаритні розміри: |
|
|
Довжина |
8,75 м. |
|
Ширина |
2,55 м. |
|
Висота |
2,79 м. |
|
Дорожній просвіт |
290 мм. |
|
Відстань між 1 і 2 віссю |
1,94 м. |
|
Відстань між 2 і 3 віссю |
4,7 м. |
|
Відстань між 3 і 4 віссю |
1,44 м. |
|
Маса автомобіля у спорядженому стані |
13610 кг. |
|
Повна маса |
39000 кг. |
|
Максимальне навантаження на передню вісь |
9000 кг. |
|
Максимальне навантаження на задній міст |
30000 кг. |
Особливості
Снігоочисний відвал
Відвал поворотний передній гідравлічний призначений для очищення дорожнього полотна від свіжого снігу. Використовується в міських умовах та за їх межами. До складу обладнання входять: плита опорна; рама; відвал; гумовий леміш; захисний козирьок; гідроциліндр підйому/опускання відвалу; два гідроциліндра повороту відвалу. З допомогою універсальної монтажної плити, встановленої на передньому бампері автомобіля, відвал легко монтується Управління поворотом відвала вправо-вліво, підйом-опускання здійснюється з кабіни водія.
Основні переваги:
-
міцна конструкція;
-
зручність в експлуатації;
-
ефективне снігоочищення;
-
управління з кабіни водія;
-
забезпечує копіювання поверхні дорожнього полотна,
-
матеріал з якого виготовлений відвал (високомолекулярний пластик) запобігає налипанню снігу.
|
НАЙМЕНУВАННЯ ХАРАКТЕРИСТИК |
ЗНАЧЕННЯ ПОКАЗНИКА |
|
Ширина відвалу |
3000-4000 мм. |
|
Висота |
850 мм. |
|
Маса відвалу |
565 кг. |
|
Ширина робочої зони |
2700-3000 мм. |
|
Кут повороту направо (наліво) |
30 град. |
|
Робоча швидкість |
40 км/год. |
|
Матеріал лемеша |
Гума, товщина 40 мм. |
|
Управління |
Гідравлічне з кабіни |
Піско-розкидальне обладнання
1. Монтаж і демонтаж бункера в кузов самоскида здійснюється без застосування вантажопідйомних пристроїв і механізмів.
2. Електричний клапан аварійного скидання тиску у гідросистемі забезпечує збереження деталей привідних механізмів та вузлів, у випадку заклинювання їх сторонніми предметами.
3. Кузов підвищеної жорсткості, геометрія кузова виключає налипання протиожиледних сумішей на стінках кузова;
4. Привід транспортера – редуктор з гідромотором
5. Регулювання розкидаючого диска по висоті.
|
НАЙМЕНУВАННЯ ХАРАКТЕРИСТИК |
ЗНАЧЕННЯ ПОКАЗНИКА |
|
Об'єм бункера |
9 м3 |
|
Ширина робочої зони |
3-12 м. |
|
Робоча швидкість |
40 км/год. |
|
Транспортна швидкість |
60 км/год. |
|
Тип приводу |
Гідравлічний |
|
Щільність посипання |
0,04-0,4 кг/м2 |
Перейдіть за посиланням, якщо Вам потрібен піскорозкидач 3,7-7 м3
Перейдіть за посиланням, якщо Вам потрібен піскорозкидач-12-16-m3
Обладнання щіточне
Щітка міжбазова призначена для очищення автодоріг від сміття, свіжого снігу і відпрацьованих протиожеледних матеріалів.
Основні переваги: ефективне прибирання доріг; відсутність вібрації на щітці; регулювання зусилля притиску щітки до поверхні дороги.
|
НАЙМЕНУВАННЯ ХАРАКТЕРИСТИК |
ЗНАЧЕННЯ ПОКАЗНИКА |
|
Ширина робочої зони |
2300 мм. |
|
Діаметр щітки |
550 мм. |
|
Частота обертання |
300-400 об/хв. |
|
Допустимий знос щітки до діаметра |
200 мм. |
|
Робоча швидкість |
20 км/год. |
|
Транспортна швидкість |
60 км/год. |
|
Робочий кут |
30 град. |
|
Маса щітки з елементами кріплення |
250 кг. |
Поливо-мийне обладнання
Поливо- мийне обладнання - використовується для миття, поливання, очищення від бруду та пилу дорожніх покриттів, а також для миття прилоткової смуги і поливання зелених насаджень і газонів.
1. Цистерна- це зварна конструкція з листової сталі, встановлюється на універсальному надрамнику або в кузов самоскида.
2. Монтаж і демонтаж поливо-мийного обладнання в кузов самоскида здійснюється без застосування вантажопідйомних пристроїв і механізмів.
3. Для запобігання гідроударів, всередині цистерни встановлені поперечні хвилерізи.
4. Для заповнення цистерни водою і доступу всередину цистерни передбачена відкидна верхня горловина (у задній частині цистерни).
5. Водяний насос відцентровий, продуктивність 1000 л/хв.
|
НАЙМЕНУВАННЯ ХАРАКТЕРИСТИК |
ЗНАЧЕННЯ ПОКАЗНИКА |
|
Об'єм бочки |
10 м3 |
|
Ширина обробки при митті |
10 м. |
|
Ширина обробки при поливі |
20 м. |
|
Робоча швидкість |
10-20 км/год. |
|
Транспортна швидкість |
60 км/год. |
|
Агрегат |
Насосний |
|
Марка |
МКД-9 МКД-34 МКД-35 |
МКД-10 |
МКД-11 |
МКД-12 |
МКД-13 |
МКД-14 |
МКД-15 |
МКД-16 |
МКД-17 |
МКД-18 |
МКД-19 |
МКД-20 |
МКД-21 |
МКД-22 |
МКД-36 |
МКД-37 |
МКД-38 |
МКД-39 |
МКД-40 |
МКД-41 |
МКД-42 |
МКД-43 |
МКД-44 |
МКД-45 |
МКД-46 |
МКД-49 |
МКД-50 |
МКД-51 |
МКД-52 |
МКД-53 |
МКД |
МКД |
МКД |
МКД |
МКД |
|
базове шасі |
МАЗ-4371 ГАЗ 3309 JAC-82 |
МАЗ-4381N2 МАЗ-4381C0 (N3) |
FORD CARGO тисяча вісімсот тридцять-три (N3) |
МАЗ-5340Е9 МАЗ-5340С2 МАЗ-5340С3 МАЗ-5340С5 МАЗ-5340С9 МАЗ-5340М4 МАЗ-5340 V4 МАЗ-534023 (N3) |
FORD CARGO -2533 (N3) |
МАЗ-5550С2 МАЗ-5550С3 МАЗ-5550С5 МАЗ-5550С9 МАЗ-5550М4 МАЗ-5550 V3 (N3) |
МАЗ-6310E9 (N3) |
МАЗ-6312E9 МАЗ-6312C3 МАЗ-6312C5 МАЗ-6312C9 МАЗ-6312V5 (N3) |
МАЗ-6501E9 МАЗ-6501C3 МАЗ-6501C5 МАЗ-6501C9 МАЗ-6501V6 (N3) |
МАЗ6302H9 (N3) |
МАЗ-6502H9 (N3) |
МАЗ6514H9 (N3) |
МАЗ5434X3 (N3) |
МАЗ6317X5 МАЗ6317X9 (N3) |
VOLVO FM42 (N3) |
VOLVO FM62 (N3) |
КрАЗ 5233H2-500 КрАЗ 5233H2-507 (N3) |
КрАЗ 5233HЕ-500 КрАЗ 5233HЕ-507 (N3) |
КрАЗ 5401H2-500 КрАЗ 5401H2-507 (N3) |
КрАЗ 65053-05 КрАЗ 65055 (N3) |
КрАЗ-6511Н4-500 КрАЗ-6511Н4-507 КрАЗ 6511С4 (N3) |
КрАЗ-6511Н6-500 КрАЗ-6511Н6-507 (N3) |
КрАЗ-6511НE-800 КрАЗ -6511НE-507 (N3) |
КрАЗ-6322 (07) -05 (N3) |
КрАЗ -63221 (07) -05 (N3) |
Renault D18 (N3) |
Renault D26 (N3) |
Renault C380 (N3) |
Renault K380 (N3) |
Renault C430 (N3) |
Mercedes-Benz колісна формула 8х4 |
Volvo колісна формула 8х4 |
Scania колісна формула 8х4 |
MAN колісна формула 8х4 |
Ford колісна формула 8х4 |
|
Місткість цистерни, м3 |
3.7 |
5 |
10 |
10 |
15 |
8.8 |
12 |
12 |
12 |
16 |
12 |
16 |
6 |
16 |
9.5 |
12 |
7.5 |
5.5 |
9.5 |
13 |
16 |
16 |
13 |
13 |
14 |
9.5 |
13 |
13 |
16 |
13 |
17 |
17 |
17 |
17 |
17 |
|
Місткість кузова, м3, |
3.7 |
4 |
6.5 |
6.8 |
9 |
6.5 |
9 |
9 |
9 |
10 |
9 |
10 |
4.5 |
10 |
6.5 |
9 |
6 |
4 |
6.5 |
9 |
10 |
10 |
9 |
9 |
9 |
6.5 |
9 |
9 |
10 |
9 |
14 |
14 |
14 |
14 |
14 |
|
Під час посипання |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
|
Під час поливу |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
|
Під час підмітання |
2.3 |
2.3 |
2.3 |
2.3 |
2.3 |
2.3 |
2.3 |
2.3 |
2.3 |
2.3 |
2.3 |
2.3 |
2.3 |
2.3 |
2.3 |
2.3 |
2.3 |
2.3 |
2.3 |
2.3 |
2.3 |
2.3 |
2.3 |
2.3 |
2.3 |
2.3 |
2.3 |
2.3 |
2.3 |
2.3 |
2.3 |
2.3 |
2.3 |
2.3 |
2.3 |
|
Під час снеуборкі |
2,7-3,0 |
2,7-3,0 |
2,7-3,0 |
2,7-3,0 |
2,7-3,0 |
2,7-3,0 |
2,7-3,0 |
2,7-3,0 |
2,7-3,0 |
2,7-3,0 |
2,7-3,0 |
2,7-3,0 |
2,7-3,0 |
2,7-3,0 |
2,7-3,0 |
2,7-3,0 |
2,7-3,0 |
2,7-3,0 |
2,7-3,0 |
2,7-3,0 |
2,7-3,0 |
2,7-3,0 |
2,7-3,0 |
2,7-3,0 |
2,7-3,0 |
2,7-3,0 |
2,7-3,0 |
2,7-3,0 |
2,7-3,0 |
2,7-3,0 |
- |
- |
- |
- |
- |
|
Щільність посипання, кг / м2 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
|
Привід виконавчих органів |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
|
Довжина, мм |
9240 |
8200 |
10500 |
10350 |
8400 |
11500 |
10500 |
9950 |
10500 |
11500 |
9100 |
10100 |
8500 |
9000 |
9500 |
9700 |
9700 |
8900 |
9000 |
10400 |
10500 |
10500 |
10500 |
9800 |
10800 |
7800 |
9500 |
8300 |
8800 |
9700 |
8200-9200 |
8200-9200 |
8200-9200 |
8200-9200 |
8200-9200 |
|
Ширина, мм |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
|
Висота, мм |
2950 |
3300 |
4000 |
3350 |
4000 |
3250 |
4000 |
4000 |
4000 |
3900 |
3900 |
3900 |
3700 |
2900 |
3400 |
3400 |
3400 |
3500 |
3400 |
3400 |
3500 |
3500 |
3500 |
3500 |
3500 |
3200 |
3300 |
3400 |
3400 |
3400 |
3900 |
3900 |
3900 |
3900 |
3900 |
