Комбінована дорожня машина МКД-20 представляє собою автомобіль-самоскид МАЗ-5516, укомплектований спеціальним обладнанням МКД-17, до складу якого входить снігозбиральне обладнання - сніговий відвал, розкидач інертних матеріалів і антиожеледних реагентів,щіточне обладнання; поливомийне обладнання. Маса автомобіля з самоскидним обладнанням, не більше, кг - 28 000. Маса автомобіля з піскорозкидачем і снігоочищувальним відвалом, не більше, кг - 29 000.
Можливість монтажу на Шасі марки:
Опис
Самоскид МАЗ-5516 з колісною формулою 6х4, використовується для перевезення різного виду вантажів та навісного обладнання. Платформа металева, ,без обігріву Підйом та опускання платформи здійснюється безпосередньо з кабіни водія.Рама подвійна, підсилена.
Кузов ковшового типу, об’ємом -10,5 м3
На автомобіль встановлений двигун ЯМЗ-65853 потужністю 243/330 кВт/к.с.
Вантажопідйомність самоскиду - 20 000 кг.
Виробник –Мінський автомобільний завод.
Комплектність:
-
відвал;
-
щітка;
-
піскорозкидач;
-
поливомийне обладнання.
Додаткове обладнання:
-
Комп'ютер управління обладнанням;
-
Додатковий автоматичний генератор.
Технічні характеристики самоскиду МАЗ-5516
| Параметр | Показник |
|
Двигун |
ЯМЗ-65853 |
|
Потужність двигуна |
243/330 кВт/к.с. |
|
Колісна формула |
6x4 |
|
Передня колія |
1,97 м. |
|
Задня колія |
1,85 м. |
|
Дорожній просвіт |
270 мм. |
|
Максимальна швидкість |
85 км/год. |
|
Технічно допустима повна маса автомобіля |
33000 кг. |
|
-на передню вісь |
7000 кг. |
|
-на задній міст |
26000 кг. |
|

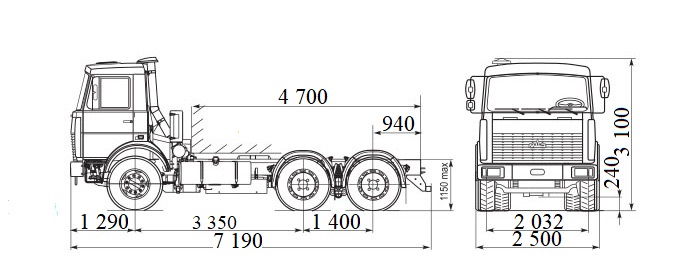

Габаритні розміри: |
|
|
Довжина |
7,19 м. |
|
Ширина |
2,5 м. |
|
Висота |
3,1 м. |
Особливості
Снігоочисний відвал
Відвал поворотний передній гідравлічний призначений для очищення дорожнього полотна від свіжого снігу. Використовується в міських умовах та за їх межами. До складу обладнання входять: плита опорна; рама; відвал; гумовий леміш; захисний козирьок; гідроциліндр підйому/опускання відвалу; два гідроциліндра повороту відвалу. З допомогою універсальної монтажної плити, встановленої на передньому бампері автомобіля, відвал легко монтується Управління поворотом відвала вправо-вліво, підйом-опускання здійснюється з кабіни водія.
Основні переваги:
-
міцна конструкція;
-
зручність в експлуатації;
-
ефективне снігоочищення;
-
управління з кабіни водія;
-
забезпечує копіювання поверхні дорожнього полотна,
-
матеріал з якого виготовлений відвал (високомолекулярний пластик) запобігає налипанню снігу.
|
НАЙМЕНУВАННЯ ХАРАКТЕРИСТИК |
ЗНАЧЕННЯ ПОКАЗНИКА |
|
Ширина відвалу |
3000 мм. |
|
Висота |
850 мм. |
|
Маса відвалу |
565 кг. |
|
Ширина робочої зони |
2700-3000 мм. |
|
Кут повороту направо (наліво) |
30 град. |
|
Робоча швидкість |
40 км/год. |
|
Матеріал лемеша |
Гума, товщина 40 мм. |
|
Управління |
Гідравлічне з кабіни |
Піско-розкидальне обладнання
1. Монтаж і демонтаж бункера в кузов самоскида здійснюється без застосування вантажопідйомних пристроїв і механізмів.
2. Електричний клапан аварійного скидання тиску у гідросистемі забезпечує збереження деталей привідних механізмів та вузлів, у випадку заклинювання їх сторонніми предметами.
3. Кузов підвищеної жорсткості, геометрія кузова виключає налипання протиожиледних сумішей на стінках кузова;
4. Привід транспортера – редуктор з гідромотором
5. Регулювання розкидаючого диска по висоті.
|
НАЙМЕНУВАННЯ ХАРАКТЕРИСТИК |
ЗНАЧЕННЯ ПОКАЗНИКА |
|
Об'єм бункера |
9 м3 |
|
Ширина робочої зони |
3-12 м |
|
Робоча швидкість |
40 км/год. |
|
Транспортна швидкість |
60 км/год. |
|
Тип приводу |
Гідравлічний |
|
Щільність посипання |
0,04-0,4 кг/м2 |
Перейдіть за посиланням, якщо Вам потрібен піскорозкидач 3,7-7 м3
Перейдіть за посиланням, якщо Вам потрібен піскорозкидач-12-16-m3
Обладнання щіточне
Щітка міжбазова призначена для очищення автодоріг від сміття, свіжого снігу і відпрацьованих протиожеледних матеріалів.
Основні переваги: ефективне прибирання доріг; відсутність вібрації на щітці; регулювання зусилля притиску щітки до поверхні дороги.
|
НАЙМЕНУВАННЯ ХАРАКТЕРИСТИК |
ЗНАЧЕННЯ ПОКАЗНИКА |
|
Ширина робочої зони |
2300 мм. |
|
Діаметр щітки |
550 мм. |
|
Частота обертання |
300-400 об/хв. |
|
Допустимий знос щітки до діаметра |
200 мм. |
|
Робоча швидкість |
20 км/год. |
|
Транспортна швидкість |
60 км/год. |
|
Робочий кут |
30 град. |
|
Маса щітки з елементами кріплення |
250 кг. |
Поливо-мийне обладнання
Поливо- мийне обладнання - використовується для миття, поливання, очищення від бруду та пилу дорожніх покриттів, а також для миття прилоткової смуги і поливання зелених насаджень і газонів.
1. Цистерна- це зварна конструкція з листової сталі, встановлюється на універсальному надрамнику або в кузов самоскида.
2. Монтаж і демонтаж поливо-мийного обладнання в кузов самоскида здійснюється без застосування вантажопідйомних пристроїв і механізмів.
3. Для запобігання гідроударів, всередині цистерни встановлені поперечні хвилерізи.
4. Для заповнення цистерни водою і доступу всередину цистерни передбачена відкидна верхня горловина (у задній частині цистерни).
5. Водяний насос відцентровий, продуктивність 1000 л/хв.
|
НАЙМЕНУВАННЯ ХАРАКТЕРИСТИК |
ЗНАЧЕННЯ ПОКАЗНИКА |
|
Об'єм бочки |
10 м3 |
|
Ширина обробки при митті |
10 м. |
|
Ширина обробки при поливі |
20 м. |
|
Робоча швидкість |
10-20 км/год. |
|
Транспортна швидкість |
60 км/год. |
|
Агрегат |
Насосний |
|
Марка |
МКД-9 МКД-34 МКД-35 |
МКД-10 |
МКД-11 |
МКД-12 |
МКД-13 |
МКД-14 |
МКД-15 |
МКД-16 |
МКД-17 |
МКД-18 |
МКД-19 |
МКД-20 |
МКД-21 |
МКД-22 |
МКД-36 |
МКД-37 |
МКД-38 |
МКД-39 |
МКД-40 |
МКД-41 |
МКД-42 |
МКД-43 |
МКД-44 |
МКД-45 |
МКД-46 |
МКД-49 |
МКД-50 |
МКД-51 |
МКД-52 |
МКД-53 |
МКД |
МКД |
МКД |
МКД |
МКД |
|
базове шасі |
МАЗ-4371 ГАЗ 3309 JAC-82 |
МАЗ-4381N2 МАЗ-4381C0 (N3) |
FORD CARGO тисяча вісімсот тридцять-три (N3) |
МАЗ-5340Е9 МАЗ-5340С2 МАЗ-5340С3 МАЗ-5340С5 МАЗ-5340С9 МАЗ-5340М4 МАЗ-5340 V4 МАЗ-534023 (N3) |
FORD CARGO -2533 (N3) |
МАЗ-5550С2 МАЗ-5550С3 МАЗ-5550С5 МАЗ-5550С9 МАЗ-5550М4 МАЗ-5550 V3 (N3) |
МАЗ-6310E9 (N3) |
МАЗ-6312E9 МАЗ-6312C3 МАЗ-6312C5 МАЗ-6312C9 МАЗ-6312V5 (N3) |
МАЗ-6501E9 МАЗ-6501C3 МАЗ-6501C5 МАЗ-6501C9 МАЗ-6501V6 (N3) |
МАЗ6302H9 (N3) |
МАЗ-6502H9 (N3) |
МАЗ6514H9 (N3) |
МАЗ5434X3 (N3) |
МАЗ6317X5 МАЗ6317X9 (N3) |
VOLVO FM42 (N3) |
VOLVO FM62 (N3) |
КрАЗ 5233H2-500 КрАЗ 5233H2-507 (N3) |
КрАЗ 5233HЕ-500 КрАЗ 5233HЕ-507 (N3) |
КрАЗ 5401H2-500 КрАЗ 5401H2-507 (N3) |
КрАЗ 65053-05 КрАЗ 65055 (N3) |
КрАЗ-6511Н4-500 КрАЗ-6511Н4-507 КрАЗ 6511С4 (N3) |
КрАЗ-6511Н6-500 КрАЗ-6511Н6-507 (N3) |
КрАЗ-6511НE-800 КрАЗ -6511НE-507 (N3) |
КрАЗ-6322 (07) -05 (N3) |
КрАЗ -63221 (07) -05 (N3) |
Renault D18 (N3) |
Renault D26 (N3) |
Renault C380 (N3) |
Renault K380 (N3) |
Renault C430 (N3) |
Mercedes-Benz колісна формула 8х4 |
Volvo колісна формула 8х4 |
Scania колісна формула 8х4 |
MAN колісна формула 8х4 |
Ford колісна формула 8х4 |
|
Місткість цистерни, м3 |
3.7 |
5 |
10 |
10 |
15 |
8.8 |
12 |
12 |
12 |
16 |
12 |
16 |
6 |
16 |
9.5 |
12 |
7.5 |
5.5 |
9.5 |
13 |
16 |
16 |
13 |
13 |
14 |
9.5 |
13 |
13 |
16 |
13 |
17 |
17 |
17 |
17 |
17 |
|
Місткість кузова, м3, |
3.7 |
4 |
6.5 |
6.8 |
9 |
6.5 |
9 |
9 |
9 |
10 |
9 |
10 |
4.5 |
10 |
6.5 |
9 |
6 |
4 |
6.5 |
9 |
10 |
10 |
9 |
9 |
9 |
6.5 |
9 |
9 |
10 |
9 |
14 |
14 |
14 |
14 |
14 |
|
Під час посипання |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
|
Під час поливу |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
|
Під час підмітання |
2.3 |
2.3 |
2.3 |
2.3 |
2.3 |
2.3 |
2.3 |
2.3 |
2.3 |
2.3 |
2.3 |
2.3 |
2.3 |
2.3 |
2.3 |
2.3 |
2.3 |
2.3 |
2.3 |
2.3 |
2.3 |
2.3 |
2.3 |
2.3 |
2.3 |
2.3 |
2.3 |
2.3 |
2.3 |
2.3 |
2.3 |
2.3 |
2.3 |
2.3 |
2.3 |
|
Під час снеуборкі |
2,7-3,0 |
2,7-3,0 |
2,7-3,0 |
2,7-3,0 |
2,7-3,0 |
2,7-3,0 |
2,7-3,0 |
2,7-3,0 |
2,7-3,0 |
2,7-3,0 |
2,7-3,0 |
2,7-3,0 |
2,7-3,0 |
2,7-3,0 |
2,7-3,0 |
2,7-3,0 |
2,7-3,0 |
2,7-3,0 |
2,7-3,0 |
2,7-3,0 |
2,7-3,0 |
2,7-3,0 |
2,7-3,0 |
2,7-3,0 |
2,7-3,0 |
2,7-3,0 |
2,7-3,0 |
2,7-3,0 |
2,7-3,0 |
2,7-3,0 |
- |
- |
- |
- |
- |
|
Щільність посипання, кг / м2 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
|
Привід виконавчих органів |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
|
Довжина, мм |
9240 |
8200 |
10500 |
10350 |
8400 |
11500 |
10500 |
9950 |
10500 |
11500 |
9100 |
10100 |
8500 |
9000 |
9500 |
9700 |
9700 |
8900 |
9000 |
10400 |
10500 |
10500 |
10500 |
9800 |
10800 |
7800 |
9500 |
8300 |
8800 |
9700 |
8200-9200 |
8200-9200 |
8200-9200 |
8200-9200 |
8200-9200 |
|
Ширина, мм |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
|
Висота, мм |
2950 |
3300 |
4000 |
3350 |
4000 |
3250 |
4000 |
4000 |
4000 |
3900 |
3900 |
3900 |
3700 |
2900 |
3400 |
3400 |
3400 |
3500 |
3400 |
3400 |
3500 |
3500 |
3500 |
3500 |
3500 |
3200 |
3300 |
3400 |
3400 |
3400 |
3900 |
3900 |
3900 |
3900 |
3900 |
