Машина дорожня комбінована представляє собою автомобіль-самоскид Ford-1833, укомплектований спеціальним обладнанням МКД-13, до складу якого входить снігозбиральне обладнання - сніговий відвал, щіточне обладнання, поливомийне обладнання. Спеціальне обладнання легко монтується і демонтується, його склад дозволяє використовувати автомобіль цілий рік. Ми готові виготовити навісне обладнання по індивідуальному ТЗ згідно вашого креслення, або нашого індивідуального креслення, яке адаптоване під ваше шасі.

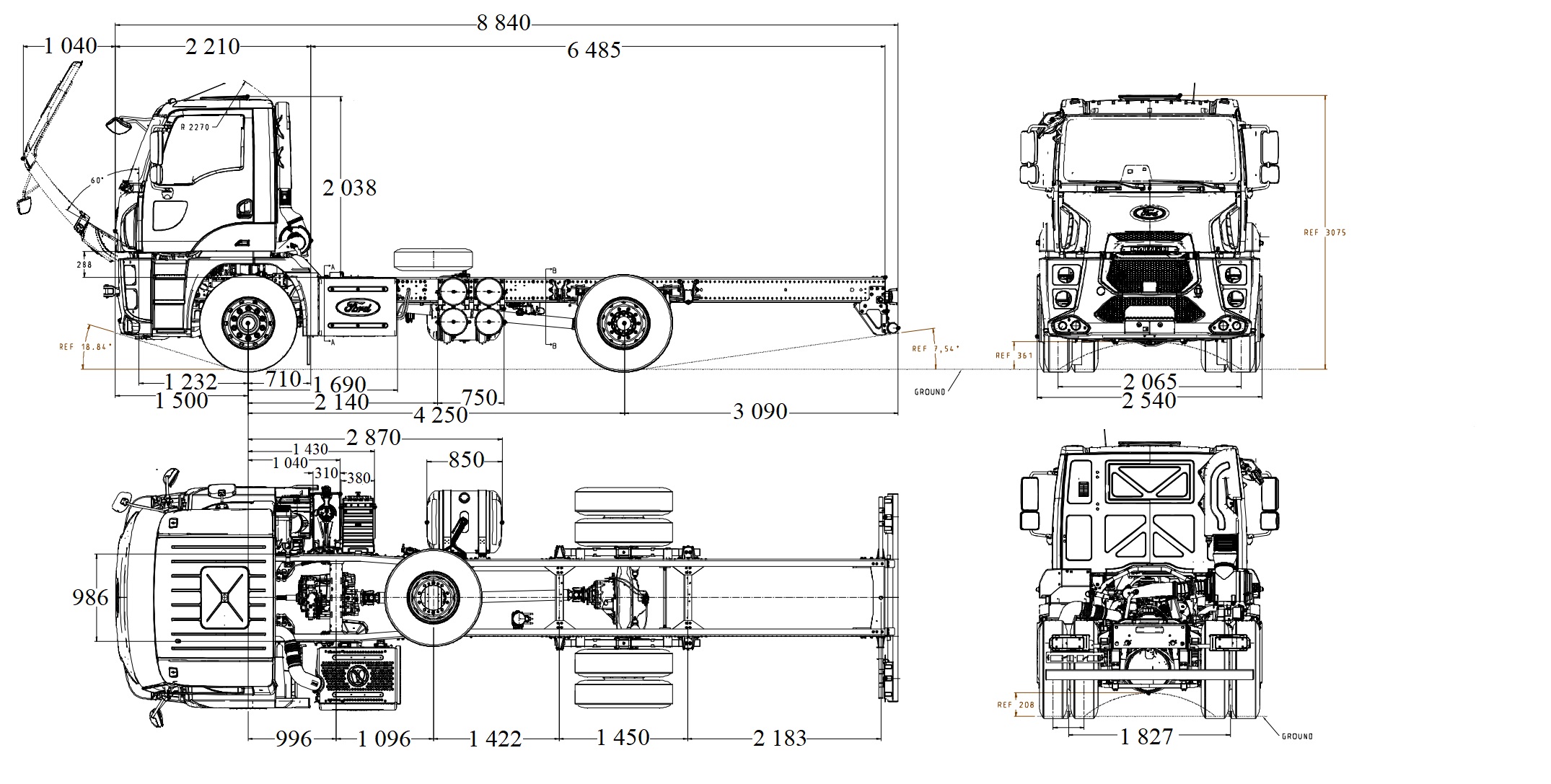

Креслення
Опис
Ford Cargo - 3542D вантажопідйомністю 21 000 кг., використовується для перевезення різного виду вантажів та навісного обладнання. Кабіна безкапотна,з гарною шумо- та віброізоляцією, крісло водія на пневмопідвісці, з підігрівом. На автомобіль встановлений дизельний двигун Ecotorq, з робочим об′ємом 12,7 л.,потужністю - 420 к.с. Самоскид оснащений системою ABS,датчиком зносу гальмівних колодок,стабілізатором поперечної стійкості,електрокоректором фар,повітряним компресором, тахографом, імобілайзером.
Можливість монтажу на Шасі марки:
Комплектація:
- Відвал.
- Щітка.
- Піскорозкидач.
- Поливомийне обладнання.
- Кондиціонер.
- AM / FM / Aux In / USB / Bluetooth (радіо з Bluetooth).
- Стандартна 2-точкова підвіска кабіни.
- Круїз-контроль.
- Дискове гальмо.
- Моторне гальмо.
- Системи EBS і ABS.
- Датчик зносу гальмівних колодок.
- Контроль сили зчіпки.
- Допомога при рушанні на підйомі.
- Блокування диференціала.
- Електросклопідйомники.
- Зовнішні дзеркала з електроприводом і обігрівом.
- Електрокоректор фар.
- Рульова колонка регульована по вильоту і куту нахилу.
- Сидіння водія з підігрівом на пневмопідвіску і фіксоване пасажирське сидіння.
- Поперечна опора.
- Електричний люк.
- Передній стабілізатор поперечної стійки.
- Іммобілайзер.
- Ключ, суміщений з брелком центрального замка.
- Передні протитуманні фари.
- Запасне колесо.
- Бампер середньої довжини.
- Індикатор навантаження на вісь (доступно тільки з пневмопідвіскою).
- Горизонтальна вихлопна труба.
- Цифровий тахограф.
Додаткове обладнання:
- Комп'ютер управління обладнанням.
- Додатковий автоматичний генератор.
- Холодний пакет № 2 (включаючи обігрівач сухого типу і батарею 225 Ач).
- Холодний пакет № 3 (включаючи обігрівач сухого типу, рідинний обігрівач і батарею 225 Ач).
- Пакет ADR.
- КОМ з приводом від КПП.
- KOM з приводом від двигуна і управлінням з кабіни.
- Обігрівач кабіни (сухого типу).
- Електропривід підйому кабіни.
- Забарвлення металік / спец. колір.
- Кабіна з низьким дахом і з одним спальним місцем.
- Акумуляторна батарея 225 Ач.
- Передні буксирувальні гаки (подвійний гак).
- Пакет для сміттєвоза.
- Пакет для пожежної машини.
- Пакет для дорожнього пилососа.
|
Параметр |
Показник |
|
Колісна формула |
4х2 |
|
Технічно допустима вантажопідйомність |
11.5 т. |
|
Колісна база |
4 250 (4 750, 5 500) мм. |
|
Передній звис |
1 500 мм. |
|
Загальня довжина |
8 850 мм. |
|
Загальна довжина кабіни |
1 820 мм. |
|
Загальна висота ТЗ |
3 140 мм. |
|
Ширина шасі |
866 мм. |
|
Загальна ширина ТЗ (без урахування дзеркал) |
2 540 мм. |
|
Задній звис |
3 100 мм. |
|
Корисна довжина шасі |
6 485 мм. |
|
Висота шасі передня |
285 мм. |
|
Висота шасі задня |
285 мм. |
|
Кліренс передній |
385 мм. |
|
Кліренс задній |
359 мм. |
|
Радіус повороту |
8 400 мм. |
|
Кількість циліндрів |
6 |
|
ABS / ASR |
є |
|
КПП |
ZF 9S1310 |
|
Число передач КПП |
1-9 |
|
Розмір шин |
12 R 22,5 |
|
Двигун |
Ford Ecotorq |
|
Двигун виконання |
Євро 5 |
|
Тип двигуна |
дизельний |
|
Робочий об'єм |
9 000 см3 |
|
Ступінь стиснення |
17,6:1 |
|
Потужність двигуна |
243 (330) кВт (к.с.) |
|
Мах крутний момент |
1 300 Нм (кгсм) |
|
Паливний бак |
350 л. |
|
Аккумулятор |
24В, 2 х 12В 150 А В/Агод. |
|
Генератор |
130 А В/А. |
|
Тип кабіни |
денна |
Додаткові характеристики:
-
Тип підвіски, пер./зад. – ресора / ресора або ресора / пневматика
-
Кліренс, мм –356
-
Кількість циліндрів – 6
Особливості
Снігоочисний відвал
Відвал поворотний передній гідравлічний призначений для очищення дорожнього полотна від свіжого снігу. Використовується в міських умовах та за їх межами. До складу обладнання входять: плита опорна; рама; відвал; гумовий леміш; захисний козирьок; гідроциліндр підйому/опускання відвалу; два гідроциліндра повороту відвалу. З допомогою універсальної монтажної плити, встановленої на передньому бампері автомобіля, відвал легко монтується Управління поворотом відвала вправо-вліво, підйом-опускання здійснюється з кабіни водія.
Основні переваги:
-
міцна конструкція;
-
зручність в експлуатації;
-
ефективне снігоочищення;
-
управління з кабіни водія;
-
забезпечує копіювання поверхні дорожнього полотна,
-
матеріал з якого виготовлений відвал (високомолекулярний пластик) запобігає налипанню снігу.
|
НАЙМЕНУВАННЯ ХАРАКТЕРИСТИК |
ЗНАЧЕННЯ ПОКАЗНИКА |
|
Ширина відвалу |
3 000 мм. |
|
Висота |
850 мм. |
|
Маса відвалу |
565 кг. |
|
Ширина робочої зони |
2 700 - 3 000 мм. |
|
Кут повороту направо (наліво) |
30 град. |
|
Робоча швидкість |
40 км/год. |
|
Матеріал лемеша |
Гума, товщина 40 мм. |
|
Управління |
Гідравлічне з кабіни |
Піско-розкидальне обладнання
1. Монтаж і демонтаж бункера в кузов самоскида здійснюється без застосування вантажопідйомних пристроїв і механізмів.
2. Електричний клапан аварійного скидання тиску у гідросистемі забезпечує збереження деталей привідних механізмів та вузлів, у випадку заклинювання їх сторонніми предметами.
3. Кузов підвищеної жорсткості, геометрія кузова виключає налипання протиожиледних сумішей на стінках кузова;
4. Привід транспортера – редуктор з гідромотором
5. Регулювання розкидаючого диска по висоті.
Перейдіть за посиланням, якщо Вам потрібен піскорозкидач 3,7-7 м3
Перейдіть за посиланням, якщо Вам потрібен піскорозкидач-12-16-m3
|
НАЙМЕНУВАННЯ ХАРАКТЕРИСТИК |
ЗНАЧЕННЯ ПОКАЗНИКА |
|
Об'єм бункера |
9 м3 |
|
Ширина робочої зони |
3-12 м. |
|
Робоча швидкість |
40 км/год. |
|
Транспортна швидкість |
60 км/год. |
|
Тип приводу |
Гідравлічний |
|
Щільність посипання |
0,04-0,4 кг/м2 |
Обладнання щіточне
Щітка міжбазова призначена для очищення автодоріг від сміття, свіжого снігу і відпрацьованих протиожеледних матеріалів.
Основні переваги: ефективне прибирання доріг; відсутність вібрації на щітці; регулювання зусилля притиску щітки до поверхні дороги.
|
НАЙМЕНУВАННЯ ХАРАКТЕРИСТИК |
ЗНАЧЕННЯ ПОКАЗНИКА |
|
Ширина робочої зони |
2 300 мм. |
|
Діаметр щітки |
550 мм. |
|
Частота обертання |
300-400 об/хв. |
|
Допустимий знос щітки до діаметра |
200 мм. |
|
Робоча швидкість |
20 км/год. |
|
Транспортна швидкість |
60 км/год. |
|
Робочий кут |
30 град. |
|
Маса щітки з елементами кріплення |
250 кг. |
Поливо-мийне обладнання
Поливо- мийне обладнання - використовується для миття, поливання, очищення від бруду та пилу дорожніх покриттів, а також для миття прилоткової смуги і поливання зелених насаджень і газонів.
1. Цистерна- це зварна конструкція з листової сталі, встановлюється на універсальному надрамнику або в кузов самоскида.
2. Монтаж і демонтаж поливо-мийного обладнання в кузов самоскида здійснюється без застосування вантажопідйомних пристроїв і механізмів.
3. Для запобігання гідроударів, всередині цистерни встановлені поперечні хвилерізи.
4. Для заповнення цистерни водою і доступу всередину цистерни передбачена відкидна верхня горловина (у задній частині цистерни).
5. Водяний насос відцентровий, продуктивність 1000 л/хв.
|
НАЙМЕНУВАННЯ ХАРАКТЕРИСТИК |
ЗНАЧЕННЯ ПОКАЗНИКА |
|
Об'єм бочки |
15 м3 |
|
Ширина обробки при митті |
10 м. |
|
Ширина обробки при поливі |
20 м. |
|
Робоча швидкість |
10-20 км/год. |
|
Транспортна швидкість |
60 км/год. |
|
Агрегат |
Насосний |
|
Марка |
МКД-9 МКД-34 МКД-35 |
МКД-10 |
МКД-11 |
МКД-12 |
МКД-13 |
МКД-14 |
МКД-15 |
МКД-16 |
МКД-17 |
МКД-18 |
МКД-19 |
МКД-20 |
МКД-21 |
МКД-22 |
МКД-36 |
МКД-37 |
МКД-38 |
МКД-39 |
МКД-40 |
МКД-41 |
МКД-42 |
МКД-43 |
МКД-44 |
МКД-45 |
МКД-46 |
МКД-49 |
МКД-50 |
МКД-51 |
МКД-52 |
МКД-53 |
МКД |
МКД |
МКД |
МКД |
МКД |
|
базове шасі |
МАЗ-4371 ГАЗ 3309 JAC-82 |
МАЗ-4381N2 МАЗ-4381C0 (N3) |
FORD CARGO тисяча вісімсот тридцять-три (N3) |
МАЗ-5340Е9 МАЗ-5340С2 МАЗ-5340С3 МАЗ-5340С5 МАЗ-5340С9 МАЗ-5340М4 МАЗ-5340 V4 МАЗ-534023 (N3) |
FORD CARGO -2533 (N3) |
МАЗ-5550С2 МАЗ-5550С3 МАЗ-5550С5 МАЗ-5550С9 МАЗ-5550М4 МАЗ-5550 V3 (N3) |
МАЗ-6310E9 (N3) |
МАЗ-6312E9 МАЗ-6312C3 МАЗ-6312C5 МАЗ-6312C9 МАЗ-6312V5 (N3) |
МАЗ-6501E9 МАЗ-6501C3 МАЗ-6501C5 МАЗ-6501C9 МАЗ-6501V6 (N3) |
МАЗ6302H9 (N3) |
МАЗ-6502H9 (N3) |
МАЗ6514H9 (N3) |
МАЗ5434X3 (N3) |
МАЗ6317X5 МАЗ6317X9 (N3) |
VOLVO FM42 (N3) |
VOLVO FM62 (N3) |
КрАЗ 5233H2-500 КрАЗ 5233H2-507 (N3) |
КрАЗ 5233HЕ-500 КрАЗ 5233HЕ-507 (N3) |
КрАЗ 5401H2-500 КрАЗ 5401H2-507 (N3) |
КрАЗ 65053-05 КрАЗ 65055 (N3) |
КрАЗ-6511Н4-500 КрАЗ-6511Н4-507 КрАЗ 6511С4 (N3) |
КрАЗ-6511Н6-500 КрАЗ-6511Н6-507 (N3) |
КрАЗ-6511НE-800 КрАЗ -6511НE-507 (N3) |
КрАЗ-6322 (07) -05 (N3) |
КрАЗ -63221 (07) -05 (N3) |
Renault D18 (N3) |
Renault D26 (N3) |
Renault C380 (N3) |
Renault K380 (N3) |
Renault C430 (N3) |
Mercedes-Benz колісна формула 8х4 |
Volvo колісна формула 8х4 |
Scania колісна формула 8х4 |
MAN колісна формула 8х4 |
Ford колісна формула 8х4 |
|
Місткість цистерни, м3 |
3.7 |
5 |
10 |
10 |
15 |
8.8 |
12 |
12 |
12 |
16 |
12 |
16 |
6 |
16 |
9.5 |
12 |
7.5 |
5.5 |
9.5 |
13 |
16 |
16 |
13 |
13 |
14 |
9.5 |
13 |
13 |
16 |
13 |
17 |
17 |
17 |
17 |
17 |
|
Місткість кузова, м3, |
3.7 |
4 |
6.5 |
6.8 |
9 |
6.5 |
9 |
9 |
9 |
10 |
9 |
10 |
4.5 |
10 |
6.5 |
9 |
6 |
4 |
6.5 |
9 |
10 |
10 |
9 |
9 |
9 |
6.5 |
9 |
9 |
10 |
9 |
14 |
14 |
14 |
14 |
14 |
|
Під час посипання |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
3,0-12,0 |
|
Під час поливу |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
|
Під час підмітання |
2.3 |
2.3 |
2.3 |
2.3 |
2.3 |
2.3 |
2.3 |
2.3 |
2.3 |
2.3 |
2.3 |
2.3 |
2.3 |
2.3 |
2.3 |
2.3 |
2.3 |
2.3 |
2.3 |
2.3 |
2.3 |
2.3 |
2.3 |
2.3 |
2.3 |
2.3 |
2.3 |
2.3 |
2.3 |
2.3 |
2.3 |
2.3 |
2.3 |
2.3 |
2.3 |
|
Під час снеуборкі |
2,7-3,0 |
2,7-3,0 |
2,7-3,0 |
2,7-3,0 |
2,7-3,0 |
2,7-3,0 |
2,7-3,0 |
2,7-3,0 |
2,7-3,0 |
2,7-3,0 |
2,7-3,0 |
2,7-3,0 |
2,7-3,0 |
2,7-3,0 |
2,7-3,0 |
2,7-3,0 |
2,7-3,0 |
2,7-3,0 |
2,7-3,0 |
2,7-3,0 |
2,7-3,0 |
2,7-3,0 |
2,7-3,0 |
2,7-3,0 |
2,7-3,0 |
2,7-3,0 |
2,7-3,0 |
2,7-3,0 |
2,7-3,0 |
2,7-3,0 |
- |
- |
- |
- |
- |
|
Щільність посипання, кг / м2 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
0,04-0,4 |
|
Привід виконавчих органів |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
гідравлічний |
|
Довжина, мм |
9240 |
8200 |
10500 |
10350 |
8400 |
11500 |
10500 |
9950 |
10500 |
11500 |
9100 |
10100 |
8500 |
9000 |
9500 |
9700 |
9700 |
8900 |
9000 |
10400 |
10500 |
10500 |
10500 |
9800 |
10800 |
7800 |
9500 |
8300 |
8800 |
9700 |
8200-9200 |
8200-9200 |
8200-9200 |
8200-9200 |
8200-9200 |
|
Ширина, мм |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
|
Висота, мм |
2950 |
3300 |
4000 |
3350 |
4000 |
3250 |
4000 |
4000 |
4000 |
3900 |
3900 |
3900 |
3700 |
2900 |
3400 |
3400 |
3400 |
3500 |
3400 |
3400 |
3500 |
3500 |
3500 |
3500 |
3500 |
3200 |
3300 |
3400 |
3400 |
3400 |
3900 |
3900 |
3900 |
3900 |
3900 |
