Комбінована дорожня машина МКД-12 представляє собою автомобіль МАЗ-5340 , укомплектований спеціальним обладнанням МКД-12, до складу якого входить снігозбиральне обладнання - сніговий відвал, розкидач інертних матеріалів і антиожеледних реагентів, щіточне обладнання, поливомийне обладнання.

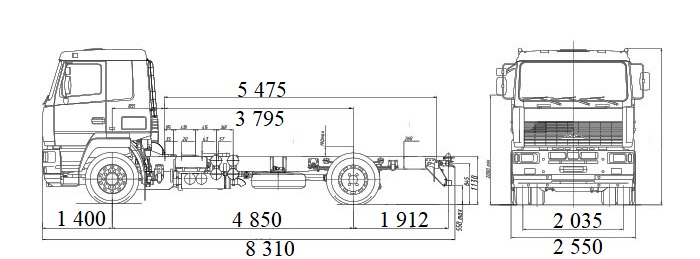

Креслення
Опис
МАЗ 5340А2 - шасі,призначене для установки різної дорожної і комунальної техніки. Максимальна технічно допустима вантажопідйомність - 11,9 тонн. Випускається з малою кабіною з одним спальним місцем. Кабіна на пружинній підвісці. Водійське крісло підресорене, з ременем безпеки.
Є АБС, передпусковий підігрівач. Може комплектуватися різним додатковим оснащенням.
Комбінована дорожня машина МКД-12 на базі МАЗ 5340 виконує дві основні групи завдань завдяки можливості швидкої зміни навісного обладнання:
1. Зимове утримання доріг (боротьба зі снігом та ожеледицею)
- Очищення від снігу: за допомогою переднього снігоприбирального відвалу машина згрібає та відкидає сніг із проїжджої частини.
- Запобігання ожеледиці: розкидач інертних матеріалів (піску, солі, їх сумішей) або рідких антиожеледних реагентів рівномірно розподіляє матеріали по дорозі для забезпечення безпечного руху транспорту.
2. Літнє утримання доріг (прибирання та миття)
- Миття дорожнього покриття: потужним напором води з цистерни миються проїжджа частина, бордюри та узбіччя від бруду, пилу та сміття.
- Підмітання: за допомогою щіткового обладнання (якщо воно встановлене) машина підмітає дрібне сміття з дороги.
- Полив: використовується для поливу газонів, клумб або дерев уздовж доріг, а також для зволоження повітря в спекотну погоду для зменшення пилу.
Можливість монтажу на Шасі марки:
Комплектація:
- відвал;
- щітка;
- піскорозкидач;
- поливомийне обладнання.
Додаткове обладнання:
- Комп'ютер управління обладнанням;
- Додатковий автоматичний генератор.
| Параметр | Показник |
| Модель автомобіля | МАЗ-5340 |
| ДВИГУН | ЯМЗ-6563.10 |
| Потужність | 169 (230) кВт/к.с. |
| Коробка передач (число передач) | ЯМЗ-2361 (5) |
| Розмір шин | 315/80 R22,5 |
| База автомобіля | 4850 мм. |
| Об'єм паливного бака | 300 л. |
| Розподіл навантаження | |
| На переднюю вісь | 7500 кг. |
| На задній міст | 11500 кг. |
| Технічно допустима повна маса автомобіля | 19000 кг. |
| Споряджена маса автомобіля | 7250 кг. |
| Вантажопідйомність | 11600 кг. |
Особливості
Снігоочисний відвал
Відвал поворотний передній гідравлічний призначений для очищення дорожнього полотна від свіжого снігу. Використовується в міських умовах та за їх межами. До складу обладнання входять: плита опорна; рама; відвал; гумовий леміш; захисний козирьок; гідроциліндр підйому/опускання відвалу; два гідроциліндра повороту відвалу. З допомогою універсальної монтажної плити, встановленої на передньому бампері автомобіля, відвал легко монтується Управління поворотом відвала вправо-вліво, підйом-опускання здійснюється з кабіни водія.
Основні переваги:
-
міцна конструкція;
-
зручність в експлуатації;
-
ефективне снігоочищення;
-
управління з кабіни водія;
-
забезпечує копіювання поверхні дорожнього полотна,
-
матеріал з якого виготовлений відвал (високомолекулярний пластик) запобігає налипанню снігу.
|
НАЙМЕНУВАННЯ ХАРАКТЕРИСТИК |
ЗНАЧЕННЯ ПОКАЗНИКА |
|
Ширина відвалу |
3000 мм. |
|
Висота |
850 мм. |
|
Маса відвалу |
565 кг. |
|
Ширина робочої зони |
2700-3000 мм. |
|
Кут повороту направо (наліво) |
30 град. |
|
Робоча швидкість |
40 км/год. |
|
Матеріал лемеша |
Гума, товщина 40 мм. |
|
Управління |
Гідравлічне з кабіни |
Піско-розкидальне обладнання
1. Монтаж і демонтаж бункера в кузов самоскида здійснюється без застосування вантажопідйомних пристроїв і механізмів.
2. Електричний клапан аварійного скидання тиску у гідросистемі забезпечує збереження деталей привідних механізмів та вузлів, у випадку заклинювання їх сторонніми предметами.
3. Кузов підвищеної жорсткості, геометрія кузова виключає налипання протиожиледних сумішей на стінках кузова;
4. Привід транспортера – редуктор з гідромотором
5. Регулювання розкидаючого диска по висоті.
|
НАЙМЕНУВАННЯ ХАРАКТЕРИСТИК |
ЗНАЧЕННЯ ПОКАЗНИКА |
|
Об'єм бункера |
6,8 м3 |
|
Ширина робочої зони |
3-12 мм. |
|
Робоча швидкість |
40 км/год. |
|
Транспортна швидкість |
60 км/год. |
|
Тип приводу |
Гідравлічний |
Перейдіть за посиланням, якщо Вам потрібен піскорозкидач 8-10-m3
Перейдіть за посиланням, якщо Вам потрібен піскорозкидач-12-16-m3
Обладнання щіточне
Щітка міжбазова призначена для очищення автодоріг від сміття, свіжого снігу і відпрацьованих протиожеледних матеріалів.
Основні переваги: ефективне прибирання доріг; відсутність вібрації на щітці; регулювання зусилля притиску щітки до поверхні дороги.
|
НАЙМЕНУВАННЯ ХАРАКТЕРИСТИК |
ЗНАЧЕННЯ ПОКАЗНИКА |
|
Ширина робочої зони |
2500 мм. |
|
Діаметр щітки |
550 мм. |
|
Частота обертання |
300-400 об/хв. |
|
Допустимий знос щітки до діаметра |
200 мм. |
|
Робоча швидкість |
20 км/год. |
|
Транспортна швидкість |
60 км/год. |
|
Робочий кут |
30 град. |
|
Маса щітки з елементами кріплення |
250 кг. |
Поливо-мийне обладнання
Поливо- мийне обладнання - використовується для миття, поливання, очищення від бруду та пилу дорожніх покриттів, а також для миття прилоткової смуги і поливання зелених насаджень і газонів.
1. Цистерна- це зварна конструкція з листової сталі, встановлюється на універсальному надрамнику або в кузов самоскида.
2. Монтаж і демонтаж поливо-мийного обладнання в кузов самоскида здійснюється без застосування вантажопідйомних пристроїв і механізмів.
3. Для запобігання гідроударів, всередині цистерни встановлені поперечні хвилерізи.
4. Для заповнення цистерни водою і доступу всередину цистерни передбачена відкидна верхня горловина (у задній частині цистерни).
5. Водяний насос відцентровий, продуктивність 1000 л/хв.
|
НАЙМЕНУВАННЯ ХАРАКТЕРИСТИК |
ЗНАЧЕННЯ ПОКАЗНИКА |
|
Об'єм бочки |
10 м3 |
|
Ширина обробки при митті |
10 м. |
|
Ширина обробки при поливі |
20 м. |
|
Робоча швидкість |
10-20 км/год. |
|
Транспортна швидкість |
60 км/год. |
|
Агрегат |
Насосний |
