Мулососна машина SPEC - 8 на шасі КрАЗ 5401, призначена для вакуумного очищення колодязів, зливової і каналізаційної мереж від мулу і його транспортування до місця вивантаження.
Креслення
Опис
До складу спецобладнання входять:
-
цистерна;
-
вакуумний насос з приводом;
-
сигнально-запобіжний пристрій;
-
трубопроводи вакуумно-нагнітальної системи з краном;
-
приймальний люк зі всмоктувальним шлангом;
-
майданчики для обслуговування;
-
електрообладнання.
Глибина всмоктування не менше 8 метрів ,від прийомного люку. Для збільшення глибини всмоктування до 16 метрів застосовується метод барботажу (спеціальний мундштук).
Наповнення цистерни рідкими відходами здійснюється шляхом створення в цистерні розрідження.
При досягненні граничного рівня заповнення цистерни сигнально-запобіжний пристрій автоматично зупиняє двигун (на дизельних машинах подається звуковий сигнал).
Звільнення цистерни здійснюється як самопливом, так і під тиском.
Для візуального спостереження за наповненням цистерни є оглядові вікна.
Для зручності роботи в темний час доби робоче місце оператора освітлюється спеціальної фарою.
Високоякісне фарбування всіх вузлів і деталей до зборки, у поєднанні із суцільними зварювальним швами, запобігає утворенню вогнищ корозії і забезпечує надійність та довговічність металоконструкцій.
Можливість монтажу на Шасі марки:
|
Параметр |
Значення |
|
Об'єм цистерни |
8 м3 |
|
Глибина всмоктування |
8 м. |
|
Продуктивність насосу,не менше |
620 м3/год |
|
Максимальне розрідження створюване вакуумним насосом |
0,08 Мпа |
|
Швидкість наповнення цистерни |
6-8 хв. |
|
Рекомендоване шасі |
КрАЗ 5401H2 |

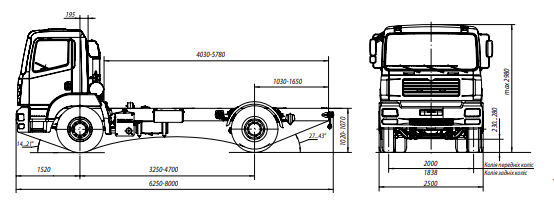

Технічні характеристики шасі КрАЗ-5401Н2
|
Параметр |
Значення |
|
Колісна формула |
4х2 |
|
База автомобіля |
3250-4700 мм. |
|
Монтажна довжина рами |
4030-5780 мм. |
|
Маса спорядженого автомобіля |
5600-7000 кг. |
|
Повна маса автомобіля |
12 600-21 000 кг. |
|
Вантажопідйомність |
7000-14 000 кг. |
|
Двигун |
дизельний, рядний, з турбонаддувом |
|
Потужність |
160-300 к.с. |
|
Зчеплення |
однодискове, сухе |
|
Коробка передач |
механічна, 6(9)ступінчаста |
|
Паливний бак |
165 (250) л. |
Особливості
Переваги:
-
управління робочим процесом здійснюється з дистанційного пульту;
-
виконання робіт на значній відстані машини від колодязів або відстійників через можливі перешкоди;
-
вивантаження мулу з цистерни здійснюється самоскидним способом;
-
всмоктувальні рукави виготовлені з сучасного високоякісного матеріалу, що забезпечуєдовговічну і надійну роботу;
-
для візуального спостереження за наповненням цистерни є оглядові вікна;
-
спеціальні ущільнюючі гумові профілі забезпечують відмінну герметизцію цистерни.
