Мулососна машина SPEC - 13 на шасі КрАЗ-65055, призначена для вакуумного очищення колодязів, зливової і каналізаційної мереж від мулу і його транспортування до місця вивантаження.

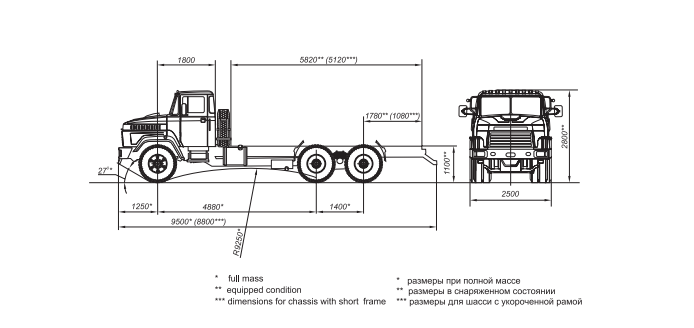

Креслення
Опис
Автомобіль-шасі КрАЗ-65053 призначений для монтажу установок промислового призначення і технологічного обладнання і експлуатації по дорогах з твердим покриттям, в тому числі з кругляка і щебеню, а також по грунтових дорогах.
Мулососна машина SPEC - 13 на шасі КрАЗ-65055, призначена для вакуумного очищення колодязів, зливової і каналізаційної мереж від мулу і його транспортування до місця вивантаження.
До складу спецобладнання входять:
-
цистерна;
-
вакуумний насос з приводом;
-
сигнально-запобіжний пристрій;
-
трубопроводи вакуумно-нагнітальної системи з краном;
-
приймальний люк зі всмоктувальним шлангом;
-
майданчики для обслуговування;
-
електрообладнання.
Глибина всмоктування не менше 8 метрів ,від прийомного люку. Для збільшення глибини всмоктування до 16 метрів застосовується метод барботажу (спеціальний мундштук).
Наповнення цистерни рідкими відходами здійснюється шляхом створення в цистерні розрідження.
При досягненні граничного рівня заповнення цистерни сигнально-запобіжний пристрій автоматично зупиняє двигун (на дизельних машинах подається звуковий сигнал).
Звільнення цистерни здійснюється як самопливом, так і під тиском.
Для візуального спостереження за наповненням цистерни є оглядові вікна.
Для зручності роботи в темний час доби робоче місце оператора освітлюється спеціальної фарою.
Високоякісне фарбування всіх вузлів і деталей до зборки, у поєднанні із суцільними зварювальним швами, запобігає утворенню вогнищ корозії і забезпечує надійність та довговічність металоконструкцій.
Можливість монтажу на Шасі марки:
|
Параметр |
Значення |
|
Об'єм цистерни |
13 м3 |
|
Глибина всмоктування |
8 м. |
|
Продуктивність насосу,не менше |
620 м.куб/год. |
|
Максимальне розрідження створюване вакуумним насосом |
0,08 Мпа. |
|
Швидкість наповнення цистерни |
7-10 хв. |
|
Рекомендоване шасі |
КрАЗ-65053, КрАЗ-65055 |
Технічні характеристики КрАЗ-65053
Параметр |
Значення |
|
Модель |
КрАЗ-65053 |
|
Колісна формула |
6х4 |
|
Технічно дозволена вантажопідйомність автомобіля |
18 400 кг. |
|
Конструктивна вантажопідйомність автомобіля |
22 000 кг. |
|
Двигун |
ЯМЗ-238Д ЯМЗ-238ДЕ2 |
|
Потужність двигуна |
243 (330) кВт (к.с.) |
|
Число циліндрів |
8 |
|
Коробка передач |
механічна |
|
Шини |
12.00R20 |
|
Паливний бак |
2x250 л. |
|
Максимальна швидкість |
90 км / год. |
|
Контрольні витрати палива |
35,0 л/100 км. |
|
Радіус повороту |
13,0 м. |
Особливості
Переваги:
-
управління робочим процесом здійснюється з дистанційного пульту;
-
забезпечє можливість виконання робіт на значній відстані машини від колодязів або відстійників через можливі перешкоди;
-
вивантаження мулу з цистерни здійснюється самоскидним способом;
-
всмоктувальні рукави виготовлені з сучасного високоякісного матеріалу, що забезпечуєдовговічну і надійну роботу;
-
для візуального спостереження за наповненням цистерни є оглядові вікна;спеціальні ущільнюючі гумові профілі забезпечують відмінну герметизцію цистерни.
