Автопаливозаправник АПЗ-7 на шасі MAN TGM 13.250 оснащений дизельним двигуном d0836lfl40 потужністю 250 к.с. Призначений для перевезення рідких нафтопродуктів, а також заправки транспортних засобів через лічильник, зливу нафтопродуктів самопливом зі своєї цистерни в ємність, розташовану нижче рівня цистерни.

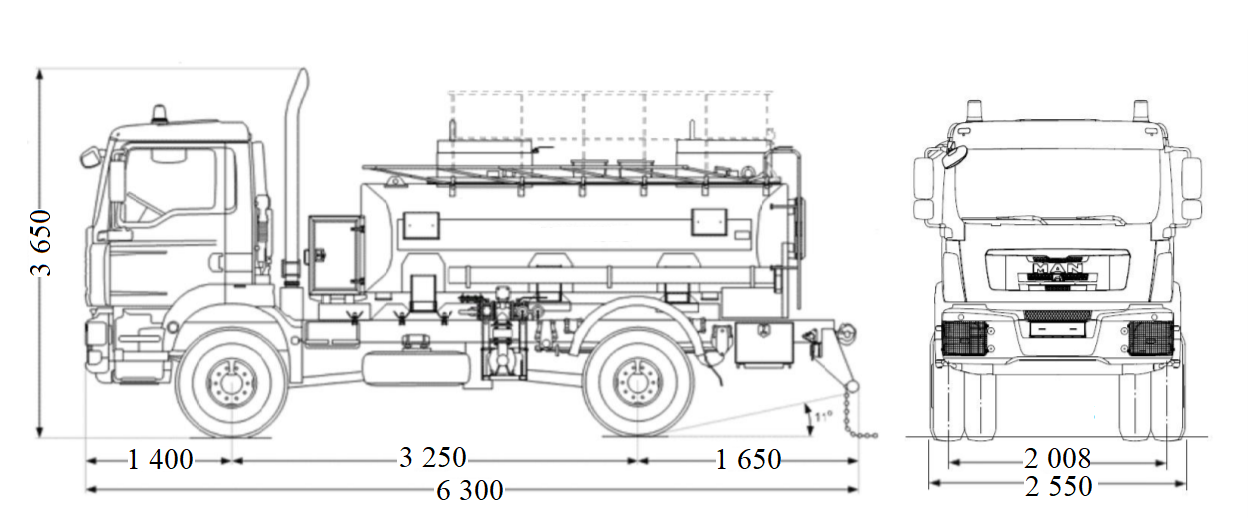

Креслення
Опис
Автопаливозаправник АПЗ-7, створений на основі шасі MAN TGM 13.250 з об'ємом цистерни 7 м³, є сучасним та ефективним засобом для транспортування і розподілу рідких нафтопродуктів. Він здатен перевозити рідкі нафтопродукти з щільністю до 860 кг/м³, що робить його ідеальним для різних видів пального, таких як бензин, дизельне пальне та інші нафтопродукти.
Одна з головних функцій АПЗ-7 — заправка транспортних засобів через високоточний лічильник, що забезпечує точність та контроль за кількістю відпущеного пального. Це особливо важливо для комерційних та промислових підприємств, де точність обліку пального має критичне значення.
Крім того, автопаливозаправник оснащений системою самопливного зливу, яка дозволяє зливати нафтопродукти з цистерни в інші ємності, розташовані нижче рівня цистерни. Це забезпечує зручність та безпеку при роботі в умовах, де потрібне перекачування пального без використання додаткового обладнання.
Для більш складних задач АПЗ-7 має насосну систему, яка дозволяє здійснювати злив нафтопродуктів за допомогою насоса, встановленого на автоцистерні. Це дає можливість ефективно перекачувати пальне в різні ємності, незалежно від їх розташування, забезпечуючи високу продуктивність і оперативність роботи.
Автопаливозаправник може бути виготовлений у одно- або двосекційному виконанні, що дозволяє адаптувати його під конкретні потреби замовника. Односекційна модель підходить для перевезення одного типу пального, тоді як двосекційна версія дозволяє транспортувати два різних види нафтопродуктів одночасно, що значно підвищує універсальність і ефективність використання техніки.
Завдяки своїм технічним характеристикам та функціональним можливостям, АПЗ-7 є надійним інструментом для транспортування та заправки рідких нафтопродуктів, забезпечуючи високу продуктивність, точність та безпеку в експлуатації.
Альтернативи шасі для встановлення надбудови
|
Параметр |
Показник |
|
Двигун |
d0836lfl40 ( Euro 5) |
|
Потужність |
250 к.с. |
|
Коробка передач (число передач) |
Shaanxi Fast 9s механічна |
|
База автомобіля |
3 650 мм. |
|
Об'єм паливного бака |
200 л. |
|
Технічно допустима повна маса автомобіля |
23 500 кг. |
|
Споряджена маса автомобіля |
10 500 кг. |
|
Вантажопідйомність |
13 000 кг. |
Особливості
|
№ п/п |
Найменування |
Кількість |
|
1 |
Запірна арматура: |
|
|
1.1. |
трубопровід 76 мм |
1 |
|
2 |
Комплектація: |
|
|
2.1. |
перепускний клапан |
1 |
|
2.2. |
пенал зливного рукава |
2 |
|
2.3. |
стаціонарні сходи; |
1 |
|
2.4. |
бічний захист |
1 |
|
2.5. |
противідкатні пристрої |
2 |
|
2.6. |
кронштейн (кишеня) з фіксатором із оцинкованої сталі для таблички оранжевого кольору 40 на 30 см |
2 |
|
2.7. |
табличка АДР оранжевого кольору (30 1202) для дизпалива (Лабораторія АДР) |
2 |
|
2.8. |
комплект літер для напису «ВОГНЕНЕБЕЗПЕЧНО» 10 см чорн |
2 |
|
2.9. |
основа із оцинкованої сталі під великі знаки небезпеки 25 на 25 cм |
2 |
|
2.10. |
великий знак небезпеки 25 на 25 см (№ 3) для легкозаймистих рідин |
3 |
|
2.11. |
великий маркувальний знак небезпечної для довкілля речовини 25 на 25 см |
3 |
|
2.12. |
кронштейн (кишеня) з фіксатором із оцинкованої сталі для великого знака небезпеки 25 на 25 см |
2 |
|
2.13. |
барабан заземлення |
1 |
|
2.14. |
вогнегасник порошковий ВП - 6 (з) ABC |
2 |
|
2.15. |
ящик для вогнегасника ємністю 6 кг |
2 |
|
2.16. |
кронштейн транспортний скриньки для вогнегасника |
2 |
|
2.17. |
захист паливного бака |
1 |
|
2.18. |
чорний пластиковий бак для води SQUARE з тримачем для мила LT. 18 |
1 |
|
2.19. |
скриня для зберігання піску PIT BOX червоний поліпропілен (655х520х570) |
1 |
|
2.20. |
дихаючий клапан 2" |
1 |
|
3 |
Колонка паливороздавальна МПРК 60 л/хв, 12 В ПАФ |
2 |
|
3.1. |
фільтр грубої очистки |
1 |
|
3.2. |
насос 12 В, продуктивність до 60л/хв |
1 |
|
3.3. |
рукава 6 м, Ø 1 дюйм |
1 |
|
3.4. |
пістолет з автоматичним відсіканням |
1 |
|
3.5. |
лічильник на пістолеті з похибкою ±5% |
1 |
|
3.6. |
котушка HOSE REЕLS для шланга 1. 15 м шланг ДП, Бензину |
2 |
|
4. |
Укорочення рами |
1 |
|
5. |
Документи МРЕВ |
1 |
|
5.1. |
СЕРТИФІКАЦІЯ |
1 |
|
6. |
Підрамник |
1 |
|
7. |
Крила |
2 |
|
8. |
Інструментальний ящик (за кабіною) |
1 |
|
9. |
Колонка+ящик для піску позаду ємності |
1 |
|
10. |
Ємність 7 м3 |
|
|
10.1. |
піскоструй |
1 |
|
10.2. |
грунтовка |
1 |
|
10.3. |
фарбування в білий колір |
1 |
Комплектація
-
стаціонарні сходи;
-
дихальний клапан.
-
підйомний поручень;
-
лічильник;
-
трап у верхній частині цистерни;
-
рукав 1`` - 10 м;
-
пластиковий пенал вогнегасника;
-
фільтр очищення палива перед лічильником;
-
проблисковий маячок;
-
перепускний клапан;
-
ящик для піску;
-
заправний пістолет з відсікачем 1``;
-
противідкатий захист;
-
насос ВС-80.
-
ящик для піску;
-
труба рукав 4м - 2 шт .;
-
огородження горловин по всій довжині;
-
пенал зливного рукава 4м - 2 шт.
