Конструкція цистерни спроектована таким чином, щоб витримувати необхідні навантаження. При виготовленні застосовується автоматична роботизована дугова зварка. Цистерна має холоднокатані денця торосферичні або напівсферичної форми. Цистерна має додатковий захист від пошкоджень, що викликаються ударами збоку або перекиданням. Неруйнівний контроль зварних швів ультразвуковим методом виконується атестованим фахівцем.
Цистерна кріпиться до ложементів рами за допомогою стяжних стрічок, частина з яких обладнана пружинними компенсаторами. Між цистерною і ложементами встановлюються гумові прокладки
|
Параметр |
Показник |
Одиниці вимірювання |
|
|
Габаритні розміри і маса |
|||
|
Модель шасі (комерційне найменування) |
ISUZU ELF 7.5 NORMAL |
|
|
|
Модель шасі (сертифікаційне найменування) |
ISUZU ELF 7.5 NORMAL (NPR75L-K) |
|
|
|

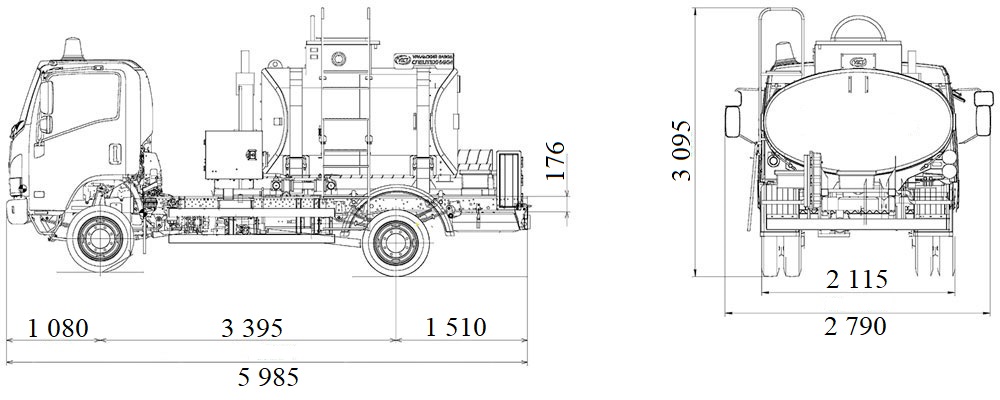

Довжина х Ширина х Висота |
5985 х 2 790 х 3095 |
мм |
|
|
Колісна база |
3 815 |
мм |
|
|
Повна маса автомобіля |
7 500 |
кг |
|
|
Споряджена маса автомобіля |
3 880 |
кг |
|
|
Вантажопідйомність |
3 620 |
кг |
|
|
Двигун і трансмісія |
|||
|
Модель шасі (комерційне найменування) |
ISUZU ELF 7.5 NORMAL |
|
|
|
Модель шасі (сертифікаційне найменування) |
ISUZU ELF 7.5 NORMAL (NPR75L-K) |
|
|
|
Модель, тип |
ISUZU 4HK1E4NC, чотиритактний, рідинного охолодження, OHC, дизельний (Common Rail) з турбонаддувом зі змінною геометрією (VGS) і ОНВ, з системою EGR, Євро-4 |
|
|
|
Кількість циліндрів, розташування |
4, в ряд |
|
|
|
Об'єм двигуна |
5 193 |
см 3 |
|
|
Максимальна потужніст, |
114/155 при 2 600 |
кВт (к.с.) при об / хв |
|
|
Максимальний крутний момент |
419 при 1600-2600 |
Н * м при об / хв |
|
|
Колісна формула, привід |
4х2, задній |
|
|
|
Коробка передач: тип, кількість передач, модель |
Механічна, 6-ступінчаста ISUZU MYY6S |
|
|
|
Ходова частина |
|||
|
Модель шасі (комерційне найменування) |
ISUZU ELF 7.5 NORMAL |
|
|
|
Модель шасі (сертифікаційне найменування) |
ISUZU ELF 7.5 NORMAL (NPR75L-K) |
|
|
|
Гальмівна система |
Гідравлічна з ABS, ASR, EDB |
|
|
|
гальма передні |
барабанні |
|
|
|
гальма задні |
барабанні |
|
|
|
підвіска передня |
Залежна, ресорна |
|
|
|
підвіска задня |
Залежна, ресорна |
|
|
